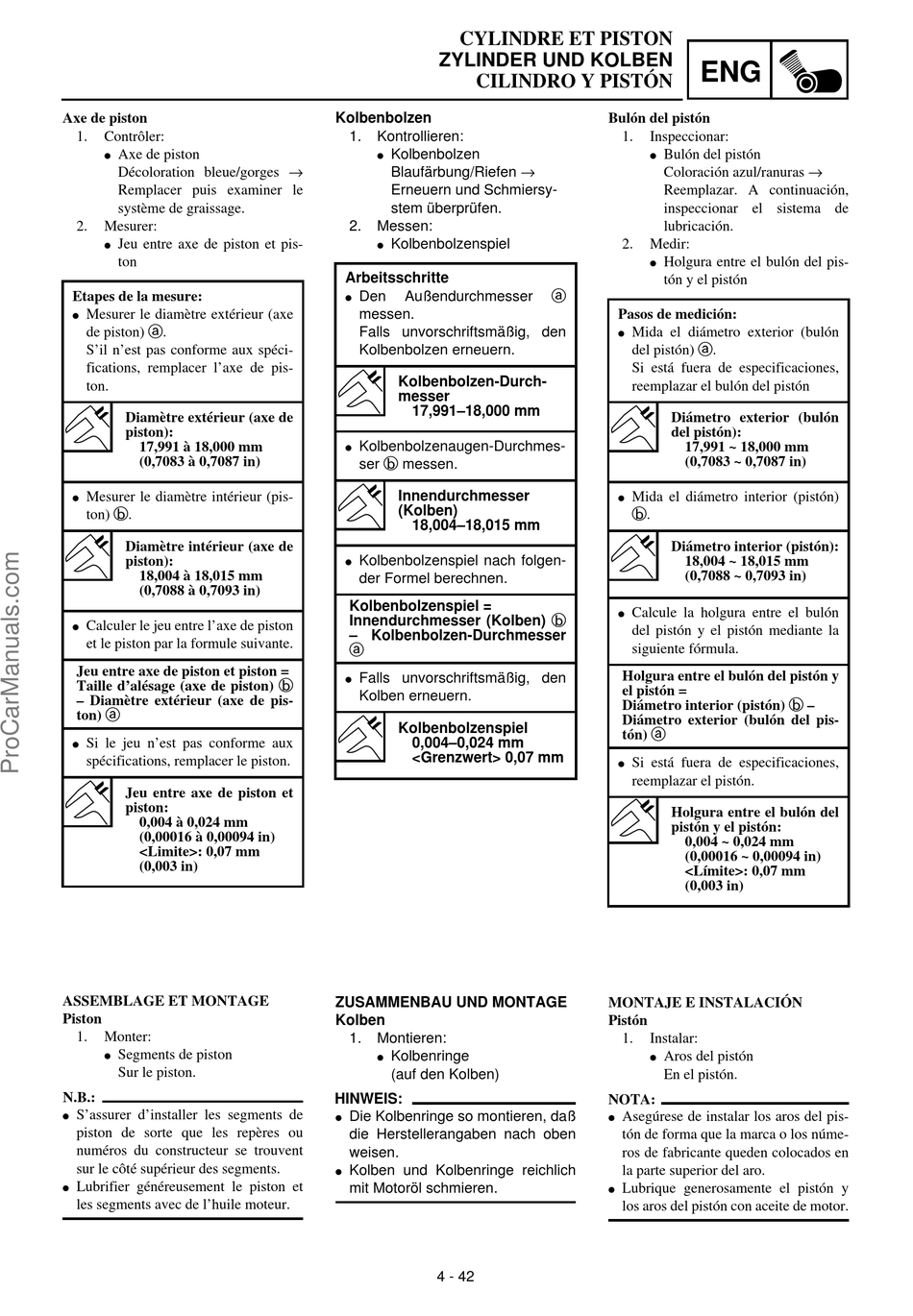

Axe de piston
1.
Contrôler:
Axe de piston
Décoloration bleue/gorges →
Remplacer puis examiner le
système de graissage.
2.
Mesurer:
Jeu entre axe de piston et pis-
ton
Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
S'il n'est pas conforme aux spéci-
fications, remplacer l'axe de pis-
ton.
Diamètre extérieur (axe de
piston):
17,991 à 18,000 mm
(0,7083 à 0,7087 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (axe de
piston):
18,004 à 18,015 mm
(0,7088 à 0,7093 in)
Calculer le jeu entre l'axe de piston
et le piston par la formule suivante.
Jeu entre axe de piston et piston =
Taille d'alésage (axe de piston) b
– Diamètre extérieur (axe de pis-
ton) a
Si le jeu n'est pas conforme aux
spécifications, remplacer le piston.
Jeu entre axe de piston et
piston:
0,004 à 0,024 mm
(0,00016 à 0,00094 in)
<Limite>: 0,07 mm
(0,003 in)
ASSEMBLAGE ET MONTAGE
Piston
1.
Monter:
Segments de piston
Sur le piston.
N.B.:
S'assurer d'installer les segments de
piston de sorte que les repères ou
numéros du constructeur se trouvent
sur le côté supérieur des segments.
Lubrifier généreusement le piston et
les segments avec de l'huile moteur.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
Kolbenbolzen
1.
Kontrollieren:
Kolbenbolzen
Blaufärbung/Riefen →
Erneuern und Schmiersy-
stem überprüfen.
2.
Messen:
Kolbenbolzenspiel
Arbeitsschritte
Den
Außendurchmesser
messen.
Falls unvorschriftsmäßig, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer
17,991–18,000 mm
Kolbenbolzenaugen-Durchmes-
ser b messen.
Innendurchmesser
(Kolben)
18,004–18,015 mm
Kolbenbolzenspiel nach folgen-
der Formel berechnen.
Kolbenbolzenspiel =
Innendurchmesser (Kolben) b
– Kolbenbolzen-Durchmesser
a
Falls unvorschriftsmäßig, den
Kolben erneuern.
Kolbenbolzenspiel
0,004–0,024 mm
<Grenzwert> 0,07 mm
ZUSAMMENBAU UND MONTAGE
Kolben
1.
Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so montieren, daß
die Herstellerangaben nach oben
weisen.
Kolben und Kolbenringe reichlich
mit Motoröl schmieren.
4 - 42
ENG
Bulón del pistón
1.
Inspeccionar:
Bulón del pistón
Coloración azul/ranuras →
Reemplazar. A continuación,
inspeccionar el sistema de
lubricación.
2.
Medir:
Holgura entre el bulón del pis-
tón y el pistón
a
Pasos de medición:
Mida el diámetro exterior (bulón
del pistón) a.
Si está fuera de especificaciones,
reemplazar el bulón del pistón
Diámetro exterior (bulón
del pistón):
17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)
Mida el diámetro interior (pistón)
b.
Diámetro interior (pistón):
18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)
Calcule la holgura entre el bulón
del pistón y el pistón mediante la
siguiente fórmula.
Holgura entre el bulón del pistón y
el pistón =
Diámetro interior (pistón) b –
Diámetro exterior (bulón del pis-
tón) a
Si está fuera de especificaciones,
reemplazar el pistón.
Holgura entre el bulón del
pistón y el pistón:
0,004 ~ 0,024 mm
(0,00016 ~ 0,00094 in)
<Límite>: 0,07 mm
(0,003 in)
MONTAJE E INSTALACIÓN
Pistón
1.
Instalar:
Aros del pistón
En el pistón.
NOTA:
Asegúrese de instalar los aros del pis-
tón de forma que la marca o los núme-
ros de fabricante queden colocados en
la parte superior del aro.
Lubrique generosamente el pistón y
los aros del pistón con aceite de motor.
