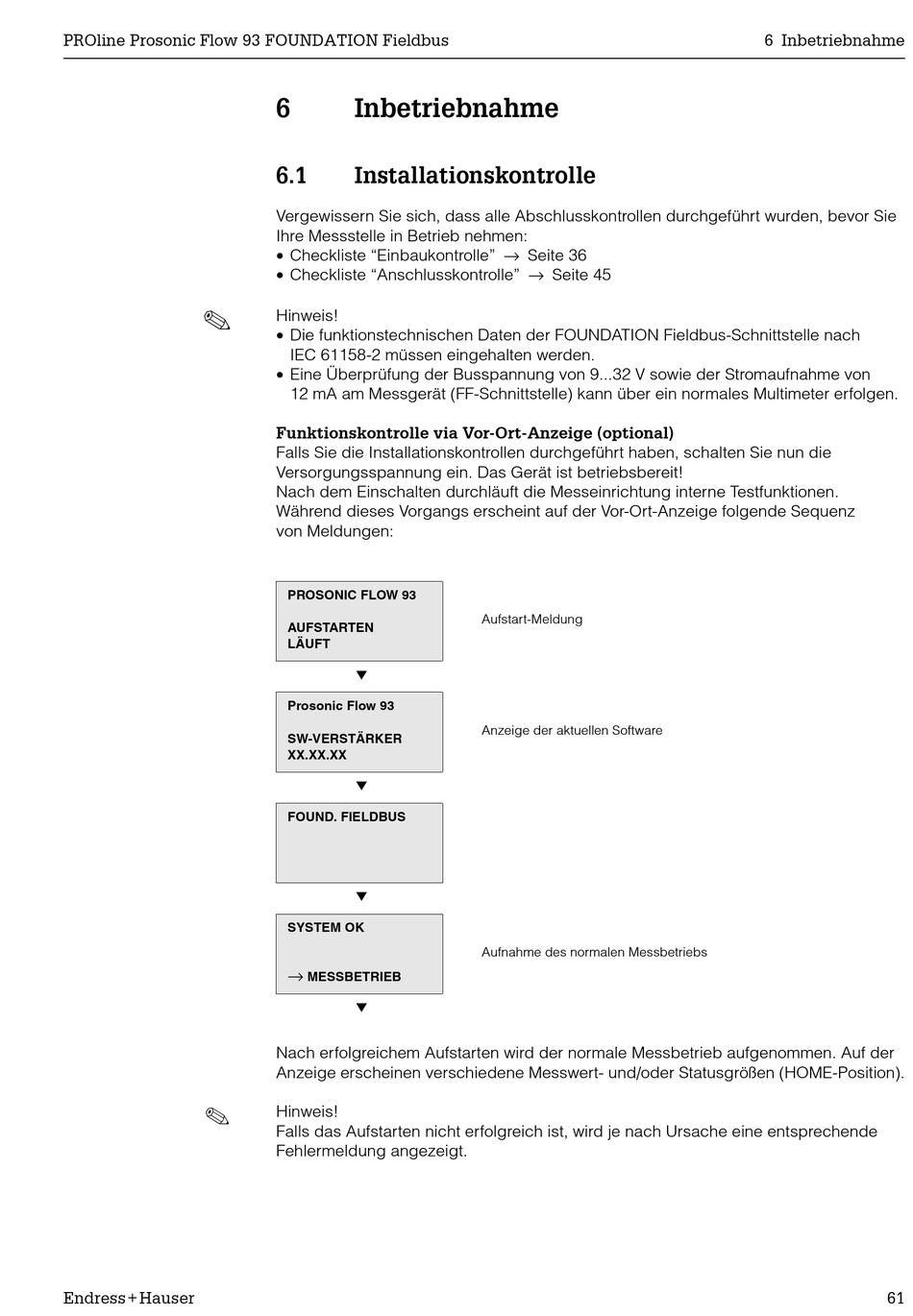

Inbetriebnahme; Installationskontrolle - Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung

PROline Prosonic Flow 93 FOUNDATION Fieldbus
!
!
Endress+Hauser
6

Inbetriebnahme

6.1

Installationskontrolle

Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie
Ihre Messstelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" → Seite 36
• Checkliste "Anschlusskontrolle" → Seite 45
Hinweis!
• Die funktionstechnischen Daten der FOUNDATION Fieldbus-Schnittstelle nach
IEC 61158-2 müssen eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von
12 mA am Messgerät (FF-Schnittstelle) kann über ein normales Multimeter erfolgen.
Funktionskontrolle via Vor-Ort-Anzeige (optional)
Falls Sie die Installationskontrollen durchgeführt haben, schalten Sie nun die
Versorgungsspannung ein. Das Gerät ist betriebsbereit!
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen.
Während dieses Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz
von Meldungen:
PROSONIC FLOW 93
AUFSTARTEN
LÄUFT
▼
Prosonic Flow 93
SW-VERSTÄRKER
XX.XX.XX
▼
FOUND. FIELDBUS
▼
SYSTEM OK
→
MESSBETRIEB
▼
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen. Auf der
Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende
Fehlermeldung angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Aufnahme des normalen Messbetriebs
6 Inbetriebnahme
61
