Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung Seite 27

PROline Prosonic Flow 93 FOUNDATION Fieldbus
!
Endress+Hauser
10. Beide Sensorhalterungen einschweißen. Kontrollieren Sie nach dem Schweißen
noch einmal die Bohrlochabstände und messen Sie die Spurlänge.
Hinweis!
Die Spurlänge wird als Maß über das Quick Setup-Menü angegeben (Funktion
„Spurlänge" (6888)). Sollten Sie Abweichungen mit der tatsächlich gemessenen
Spurlänge feststellen, notieren Sie diese und geben Sie sie später bei der Inbe-
triebnahme der Messstelle als Korrekturfaktor ein.
11. Schrauben Sie nun die Ultraschallsensoren von Hand in die Sensorhalterungen ein.
Falls Sie ein Werkzeug benutzen, darf das Anzugsdrehmoment max. 30 Nm betra-
gen.
12. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnungen
und schrauben Sie die Stecker von Hand bis zum Anschlag fest.

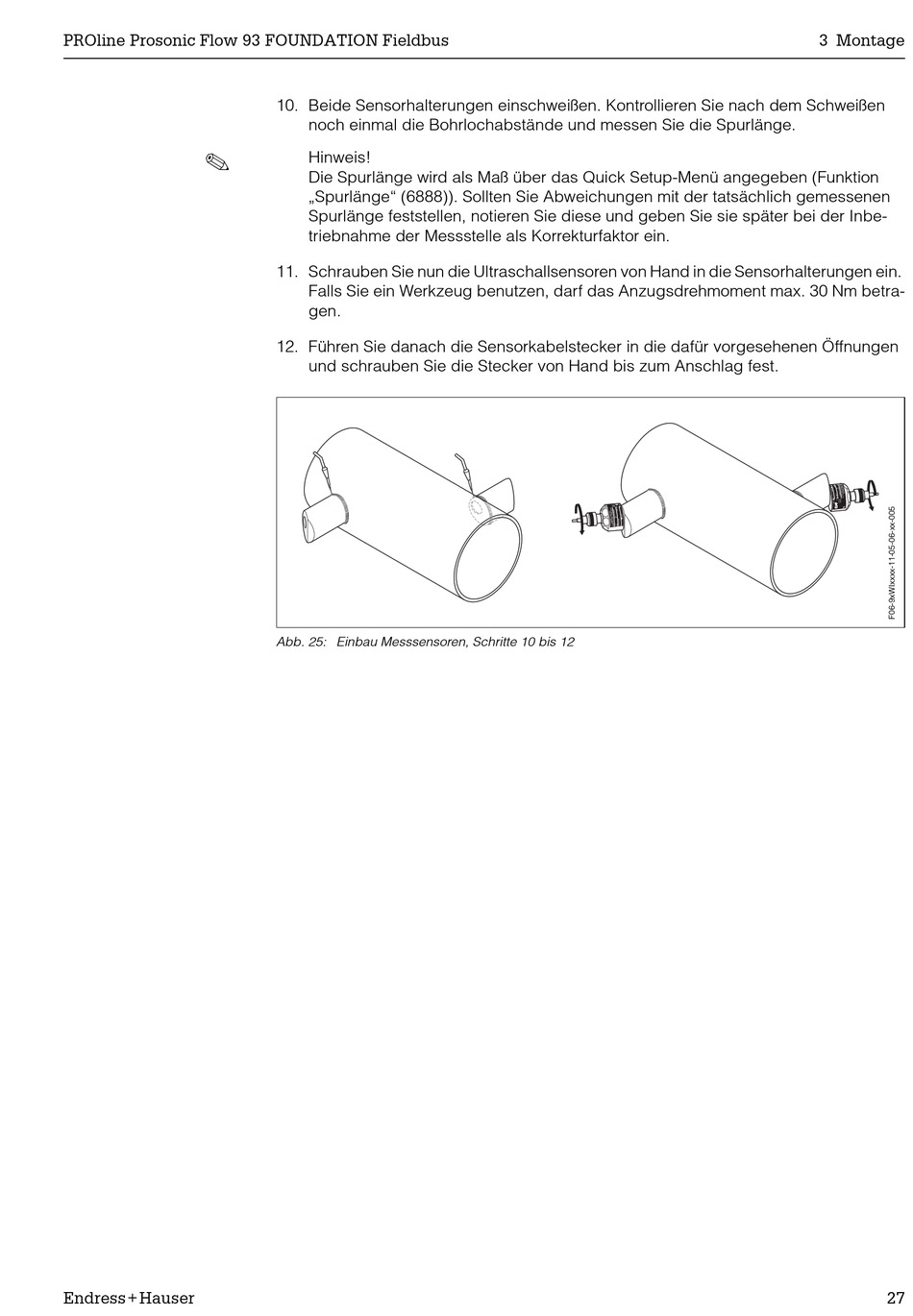

Abb. 25: Einbau Messsensoren, Schritte 10 bis 12
3 Montage
27
