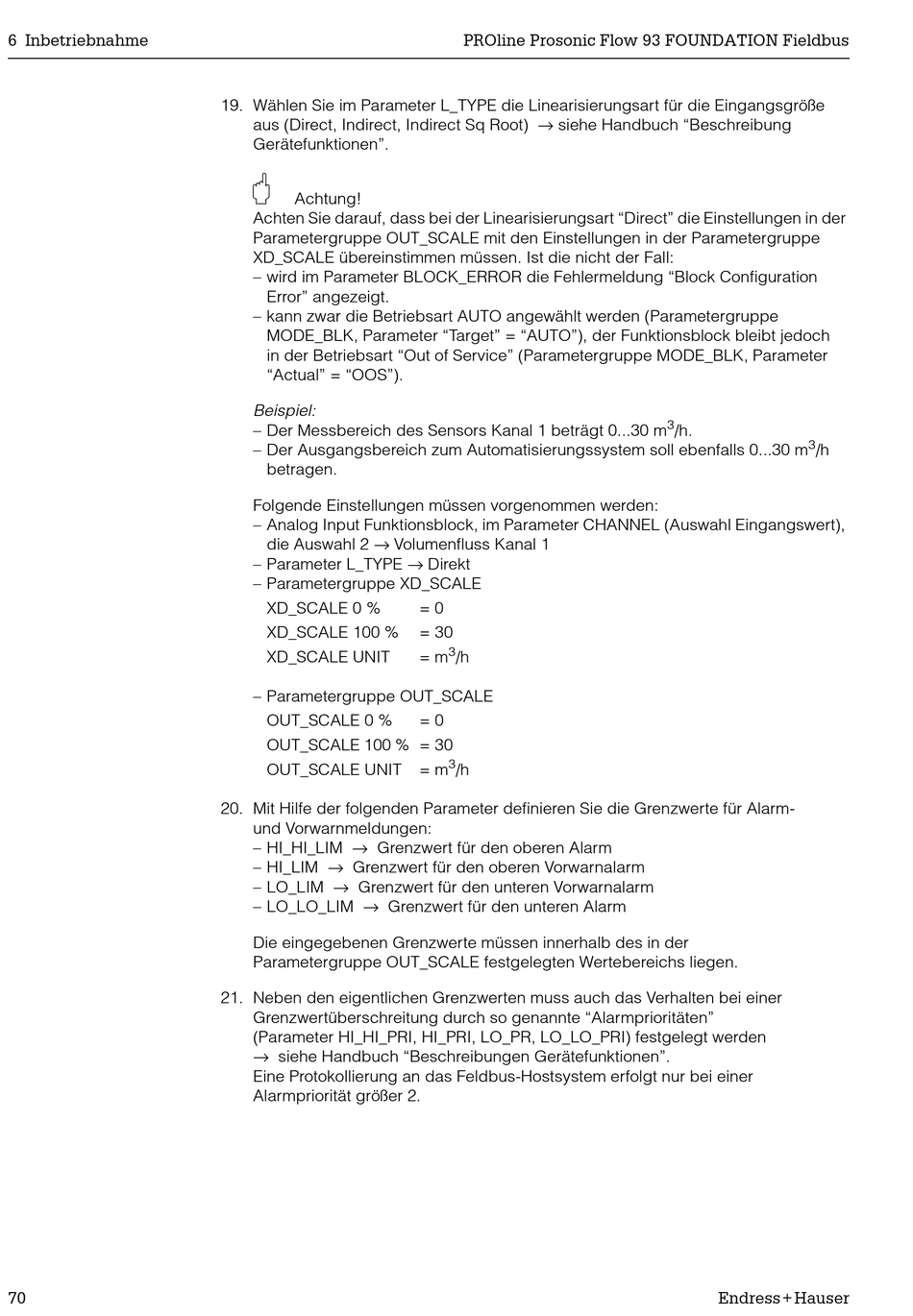

6 Inbetriebnahme
70
19. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße
aus (Direct, Indirect, Indirect Sq Root) → siehe Handbuch "Beschreibung
Gerätefunktionen".
"
Achtung!
Achten Sie darauf, dass bei der Linearisierungsart "Direct" die Einstellungen in der
Parametergruppe OUT_SCALE mit den Einstellungen in der Parametergruppe
XD_SCALE übereinstimmen müssen. Ist die nicht der Fall:
– wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt.
– kann zwar die Betriebsart AUTO angewählt werden (Parametergruppe
MODE_BLK, Parameter "Target" = "AUTO"), der Funktionsblock bleibt jedoch
in der Betriebsart "Out of Service" (Parametergruppe MODE_BLK, Parameter
"Actual" = "OOS").
Beispiel:
– Der Messbereich des Sensors Kanal 1 beträgt 0...30 m
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 m
betragen.
Folgende Einstellungen müssen vorgenommen werden:
– Analog Input Funktionsblock, im Parameter CHANNEL (Auswahl Eingangswert),
die Auswahl 2 → Volumenfluss Kanal 1
– Parameter L_TYPE → Direkt
– Parametergruppe XD_SCALE
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
– Parametergruppe OUT_SCALE
OUT_SCALE 0 %
OUT_SCALE 100 % = 30
OUT_SCALE UNIT
20. Mit Hilfe der folgenden Parameter definieren Sie die Grenzwerte für Alarm-
und Vorwarnmeldungen:
– HI_HI_LIM → Grenzwert für den oberen Alarm
– HI_LIM → Grenzwert für den oberen Vorwarnalarm
– LO_LIM → Grenzwert für den unteren Vorwarnalarm
– LO_LO_LIM → Grenzwert für den unteren Alarm
Die eingegebenen Grenzwerte müssen innerhalb des in der
Parametergruppe OUT_SCALE festgelegten Wertebereichs liegen.
21. Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer
Grenzwertüberschreitung durch so genannte "Alarmprioritäten"
(Parameter HI_HI_PRI, HI_PRI, LO_PR, LO_LO_PRI) festgelegt werden
→ siehe Handbuch "Beschreibungen Gerätefunktionen".
Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer
Alarmpriorität größer 2.
PROline Prosonic Flow 93 FOUNDATION Fieldbus
= 0
= 30
3
= m /h
= 0
3
= m /h
3
/h.
3
/h
