Ersatzteile - Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung

9 Störungsbehebung
!
100
9.4

Ersatzteile

In Kap. 9.1 finden Sie eine ausführliche Fehlersuchanleitung. Darüber hinaus
unterstützt Sie das Messgerät durch eine permanente Selbstdiagnose und durch
die Anzeige aufgetretener Fehler.
Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch
geprüfte Ersatzteile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der
lieferbaren Ersatzteile.
Hinweis!
Ersatzteile können Sie direkt bei Ihrer E+H-Serviceorganisation bestellen und zwar
unter Angabe der Seriennummer, welche auf den Messumformer-Typenschild auf-
gedruckt ist (s. Seite 9).
Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile:
• Ersatzteil
• Zusatzteile, Kleinmaterialien (Schrauben, usw.)
• Einbauanleitung
• Verpackung
7
6

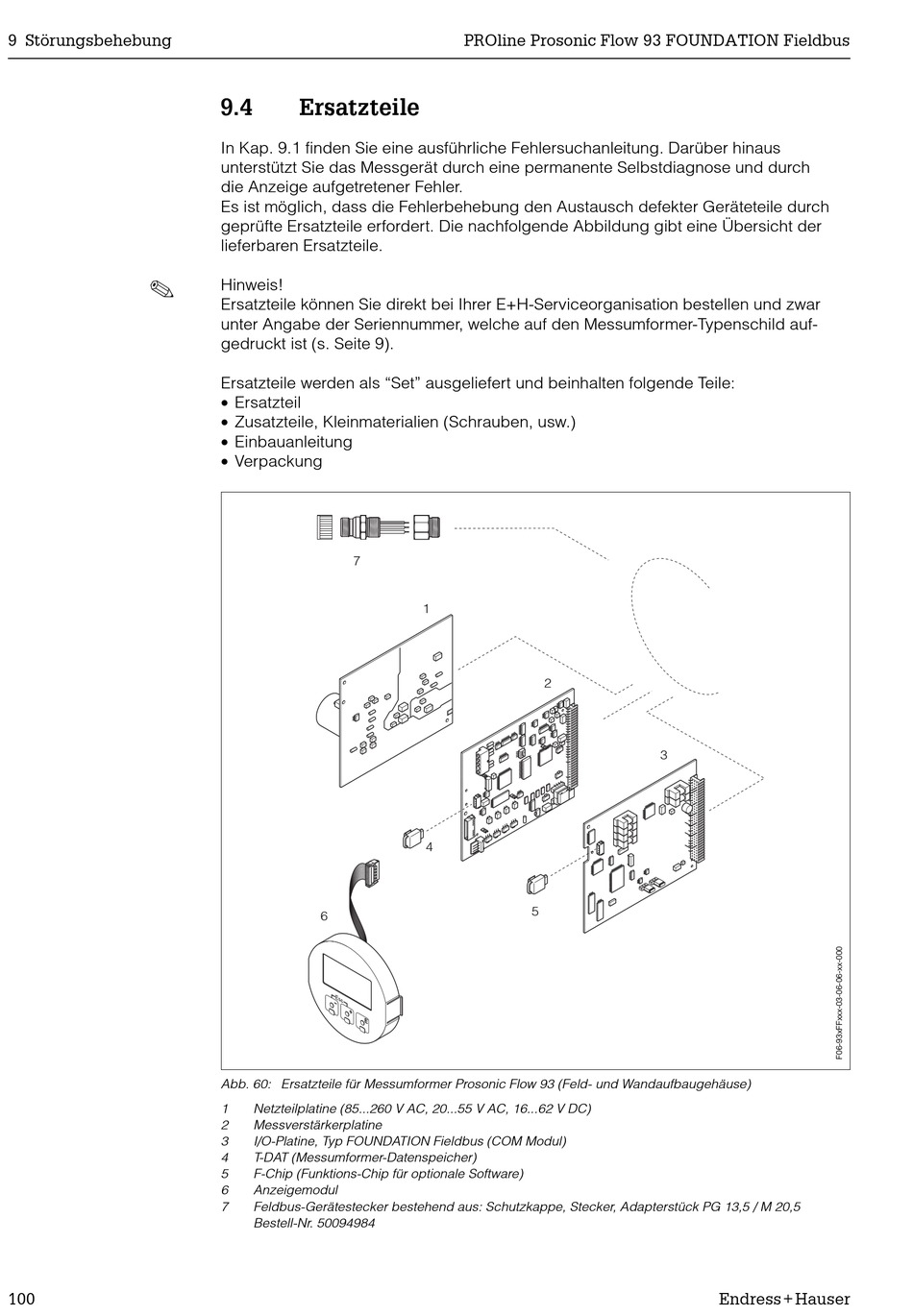

Abb. 60: Ersatzteile für Messumformer Prosonic Flow 93 (Feld- und Wandaufbaugehäuse)
1 Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC)
2 Messverstärkerplatine
3 I/O-Platine, Typ FOUNDATION Fieldbus (COM Modul)
4 T-DAT (Messumformer-Datenspeicher)
5 F-Chip (Funktions-Chip für optionale Software)
6 Anzeigemodul
7 Feldbus-Gerätestecker bestehend aus: Schutzkappe, Stecker, Adapterstück PG 13,5 / M 20,5
Bestell-Nr. 50094984
PROline Prosonic Flow 93 FOUNDATION Fieldbus
1
2
4
5
3
Endress+Hauser
