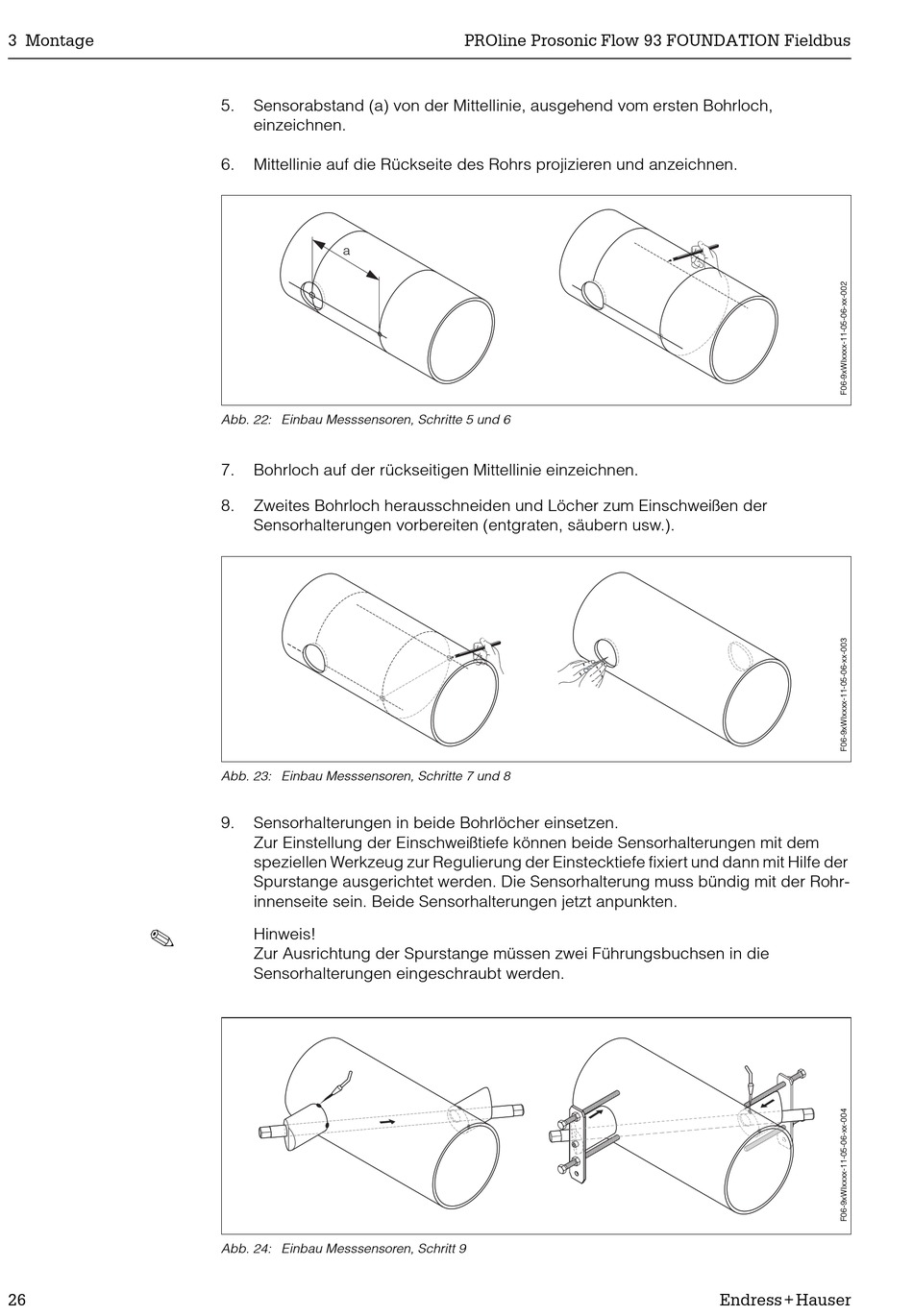

3 Montage
!
26
5. Sensorabstand (a) von der Mittellinie, ausgehend vom ersten Bohrloch,
einzeichnen.
6. Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen.
a
Abb. 22: Einbau Messsensoren, Schritte 5 und 6
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der
Sensorhalterungen vorbereiten (entgraten, säubern usw.).
Abb. 23: Einbau Messsensoren, Schritte 7 und 8
9. Sensorhalterungen in beide Bohrlöcher einsetzen.
Zur Einstellung der Einschweißtiefe können beide Sensorhalterungen mit dem
speziellen Werkzeug zur Regulierung der Einstecktiefe fixiert und dann mit Hilfe der
Spurstange ausgerichtet werden. Die Sensorhalterung muss bündig mit der Rohr-
innenseite sein. Beide Sensorhalterungen jetzt anpunkten.
Hinweis!
Zur Ausrichtung der Spurstange müssen zwei Führungsbuchsen in die
Sensorhalterungen eingeschraubt werden.
Abb. 24: Einbau Messsensoren, Schritt 9
