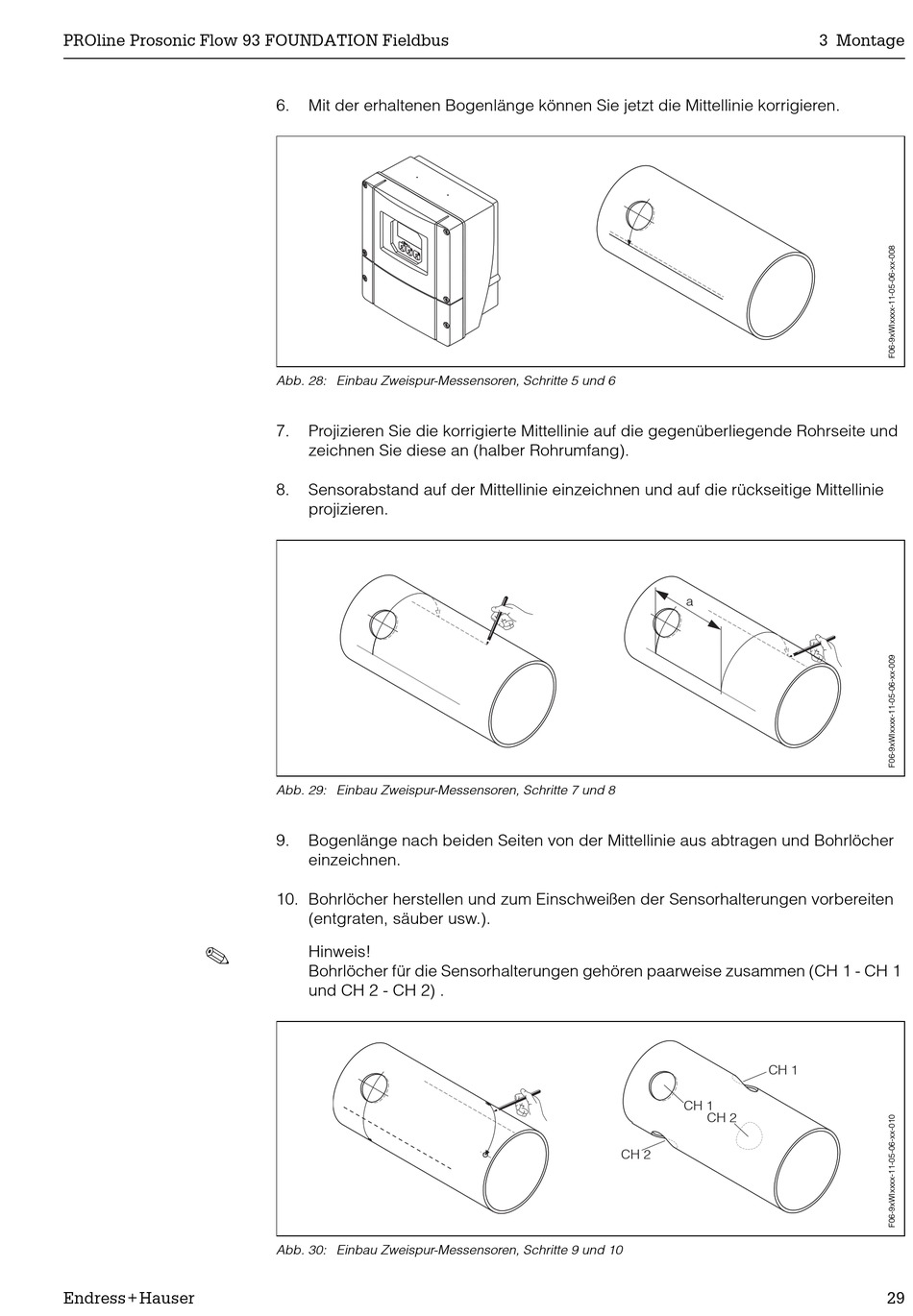

Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung Seite 29

PROline Prosonic Flow 93 FOUNDATION Fieldbus
!
Endress+Hauser
6. Mit der erhaltenen Bogenlänge können Sie jetzt die Mittellinie korrigieren.
Abb. 28: Einbau Zweispur-Messensoren, Schritte 5 und 6
7. Projizieren Sie die korrigierte Mittellinie auf die gegenüberliegende Rohrseite und
zeichnen Sie diese an (halber Rohrumfang).
8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie
projizieren.
Abb. 29: Einbau Zweispur-Messensoren, Schritte 7 und 8
9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher
einzeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten
(entgraten, säuber usw.).
Hinweis!
Bohrlöcher für die Sensorhalterungen gehören paarweise zusammen (CH 1 - CH 1
und CH 2 - CH 2) .
Abb. 30: Einbau Zweispur-Messensoren, Schritte 9 und 10
a
CH 1
CH 1
CH 2
CH 2
3 Montage
29
