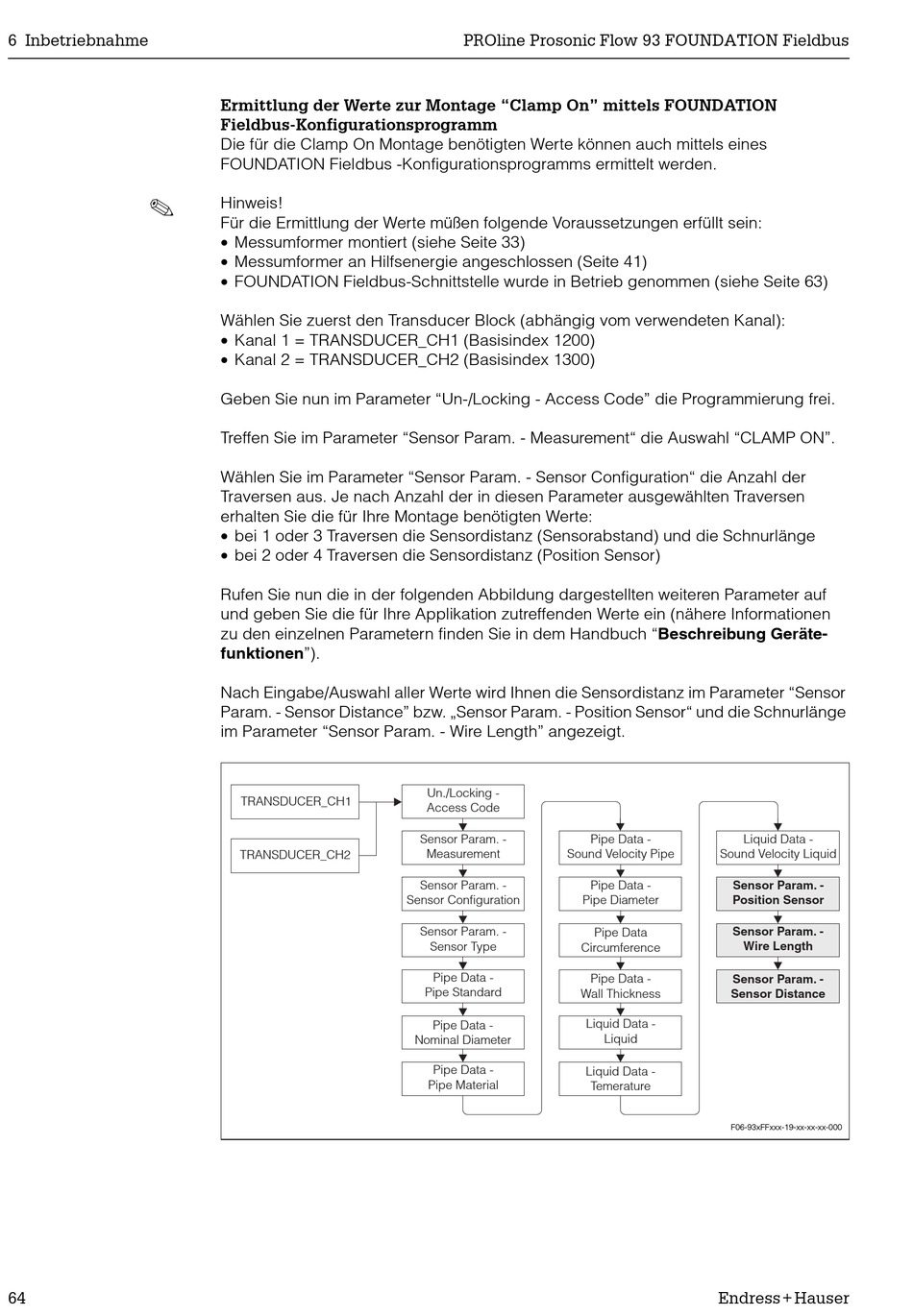

Ermittlung der Werte zur Montage "Clamp On" mittels FOUNDATION
Fieldbus-Konfigurationsprogramm
Die für die Clamp On Montage benötigten Werte können auch mittels eines
FOUNDATION Fieldbus -Konfigurationsprogramms ermittelt werden.
Hinweis!
Für die Ermittlung der Werte müßen folgende Voraussetzungen erfüllt sein:
• Messumformer montiert (siehe Seite 33)
• Messumformer an Hilfsenergie angeschlossen (Seite 41)
• FOUNDATION Fieldbus-Schnittstelle wurde in Betrieb genommen (siehe Seite 63)
Wählen Sie zuerst den Transducer Block (abhängig vom verwendeten Kanal):
• Kanal 1 = TRANSDUCER_CH1 (Basisindex 1200)
• Kanal 2 = TRANSDUCER_CH2 (Basisindex 1300)
Geben Sie nun im Parameter "Un-/Locking - Access Code" die Programmierung frei.
Treffen Sie im Parameter "Sensor Param. - Measurement" die Auswahl "CLAMP ON".
Wählen Sie im Parameter "Sensor Param. - Sensor Configuration" die Anzahl der
Traversen aus. Je nach Anzahl der in diesen Parameter ausgewählten Traversen
erhalten Sie die für Ihre Montage benötigten Werte:
• bei 1 oder 3 Traversen die Sensordistanz (Sensorabstand) und die Schnurlänge
• bei 2 oder 4 Traversen die Sensordistanz (Position Sensor)
Rufen Sie nun die in der folgenden Abbildung dargestellten weiteren Parameter auf
und geben Sie die für Ihre Applikation zutreffenden Werte ein (nähere Informationen
zu den einzelnen Parametern finden Sie in dem Handbuch "Beschreibung Geräte-
funktionen").
Nach Eingabe/Auswahl aller Werte wird Ihnen die Sensordistanz im Parameter "Sensor
Param. - Sensor Distance" bzw. „Sensor Param. - Position Sensor" und die Schnurlänge
im Parameter "Sensor Param. - Wire Length" angezeigt.
TRANSDUCER_CH1
TRANSDUCER_CH2
PROline Prosonic Flow 93 FOUNDATION Fieldbus
Un./Locking -
Access Code
Sensor Param. -
Measurement Sound Velocity Pipe
Sensor Param. -
Sensor Configuration
Sensor Param. -
Sensor Type
Pipe Data -
Pipe Standard
Pipe Data -
Nominal Diameter
Pipe Data -
Pipe Material
Pipe Data - Liquid Data -
Sound Velocity Liquid
Pipe Data - Sensor Param. -
Pipe Diameter Position Sensor
Sensor Param. -
Pipe Data
Wire Length
Circumference
Pipe Data -
Sensor Param. -
Wall Thickness Sensor Distance
Liquid Data -
Liquid
Liquid Data -
Temerature
F06-93xFFxxx-19-xx-xx-xx-000
