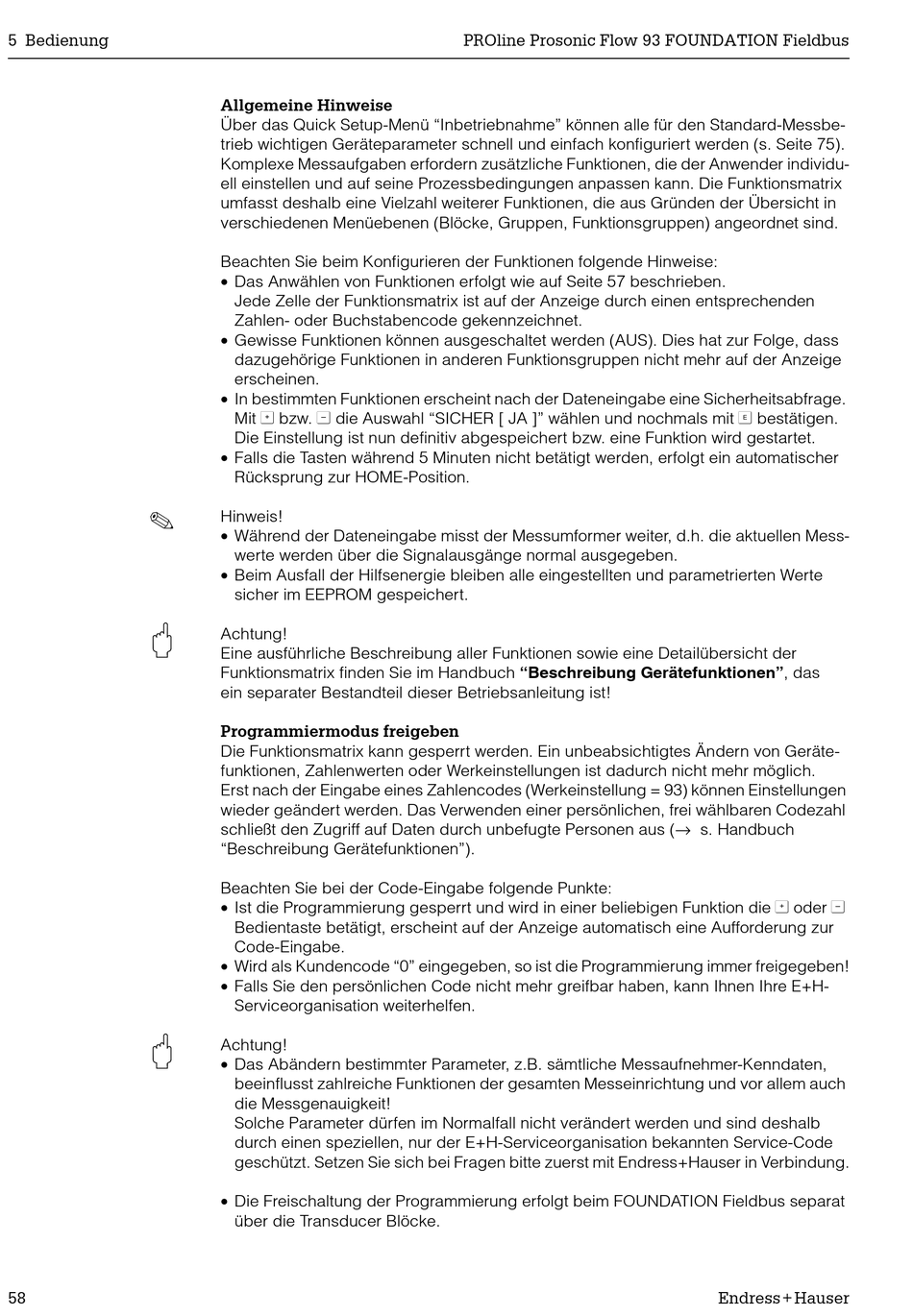

Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung Seite 58

5 Bedienung
!
"
"
58
Allgemeine Hinweise
Über das Quick Setup-Menü "Inbetriebnahme" können alle für den Standard-Messbe-
trieb wichtigen Geräteparameter schnell und einfach konfiguriert werden (s. Seite 75).
Komplexe Messaufgaben erfordern zusätzliche Funktionen, die der Anwender individu-
ell einstellen und auf seine Prozessbedingungen anpassen kann. Die Funktionsmatrix
umfasst deshalb eine Vielzahl weiterer Funktionen, die aus Gründen der Übersicht in
verschiedenen Menüebenen (Blöcke, Gruppen, Funktionsgruppen) angeordnet sind.
Beachten Sie beim Konfigurieren der Funktionen folgende Hinweise:
• Das Anwählen von Funktionen erfolgt wie auf Seite 57 beschrieben.
Jede Zelle der Funktionsmatrix ist auf der Anzeige durch einen entsprechenden
Zahlen- oder Buchstabencode gekennzeichnet.
• Gewisse Funktionen können ausgeschaltet werden (AUS). Dies hat zur Folge, dass
dazugehörige Funktionen in anderen Funktionsgruppen nicht mehr auf der Anzeige
erscheinen.
• In bestimmten Funktionen erscheint nach der Dateneingabe eine Sicherheitsabfrage.
Mit O bzw. S die Auswahl "SICHER [ JA ]" wählen und nochmals mit F bestätigen.
Die Einstellung ist nun definitiv abgespeichert bzw. eine Funktion wird gestartet.
• Falls die Tasten während 5 Minuten nicht betätigt werden, erfolgt ein automatischer
Rücksprung zur HOME-Position.
Hinweis!
• Während der Dateneingabe misst der Messumformer weiter, d.h. die aktuellen Mess-
werte werden über die Signalausgänge normal ausgegeben.
• Beim Ausfall der Hilfsenergie bleiben alle eingestellten und parametrierten Werte
sicher im EEPROM gespeichert.
Achtung!
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der
Funktionsmatrix finden Sie im Handbuch "Beschreibung Gerätefunktionen", das
ein separater Bestandteil dieser Betriebsanleitung ist!
Programmiermodus freigeben
Die Funktionsmatrix kann gesperrt werden. Ein unbeabsichtigtes Ändern von Geräte-
funktionen, Zahlenwerten oder Werkeinstellungen ist dadurch nicht mehr möglich.
Erst nach der Eingabe eines Zahlencodes (Werkeinstellung = 93) können Einstellungen
wieder geändert werden. Das Verwenden einer persönlichen, frei wählbaren Codezahl
schließt den Zugriff auf Daten durch unbefugte Personen aus ( → s. Handbuch
"Beschreibung Gerätefunktionen").
Beachten Sie bei der Code-Eingabe folgende Punkte:
• Ist die Programmierung gesperrt und wird in einer beliebigen Funktion die O oder S
Bedientaste betätigt, erscheint auf der Anzeige automatisch eine Aufforderung zur
Code-Eingabe.
• Wird als Kundencode "0" eingegeben, so ist die Programmierung immer freigegeben!
• Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre E+H-
Serviceorganisation weiterhelfen.
Achtung!
• Das Abändern bestimmter Parameter, z.B. sämtliche Messaufnehmer-Kenndaten,
beeinflusst zahlreiche Funktionen der gesamten Messeinrichtung und vor allem auch
die Messgenauigkeit!
Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb
durch einen speziellen, nur der E+H-Serviceorganisation bekannten Service-Code
geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung.
• Die Freischaltung der Programmierung erfolgt beim FOUNDATION Fieldbus separat
über die Transducer Blöcke.
PROline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser
