Programmiermodus sperren
Nach einem Rücksprung in die HOME-Position wird die Programmierung nach
60 Sekunden wieder gesperrt, falls Sie die Bedientasten nicht mehr betätigen.
Die Programmierung kann auch gesperrt werden, indem Sie in der Funktion
"CODE EINGABE" eine beliebige Zahl (außer dem Kundencode) eingeben.
5.5.3

Darstellung von Fehlermeldungen

Fehlerart
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden über
die Vor-Ort-Anzeige sofort angezeigt. Liegen mehrere System- oder Prozessfehler an,
so wird immer derjenige mit der höchsten Priorität angezeigt!
Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten:
• Systemfehler: Diese Gruppe umfasst alle Gerätefehler, z.B. Kommunikationsfehler,
Hardwarefehler, usw.
• Prozessfehler: Diese Gruppe umfasst alle Applikationsfehler, z.B. Messstoff inhomo-
gen, usw.
1
2

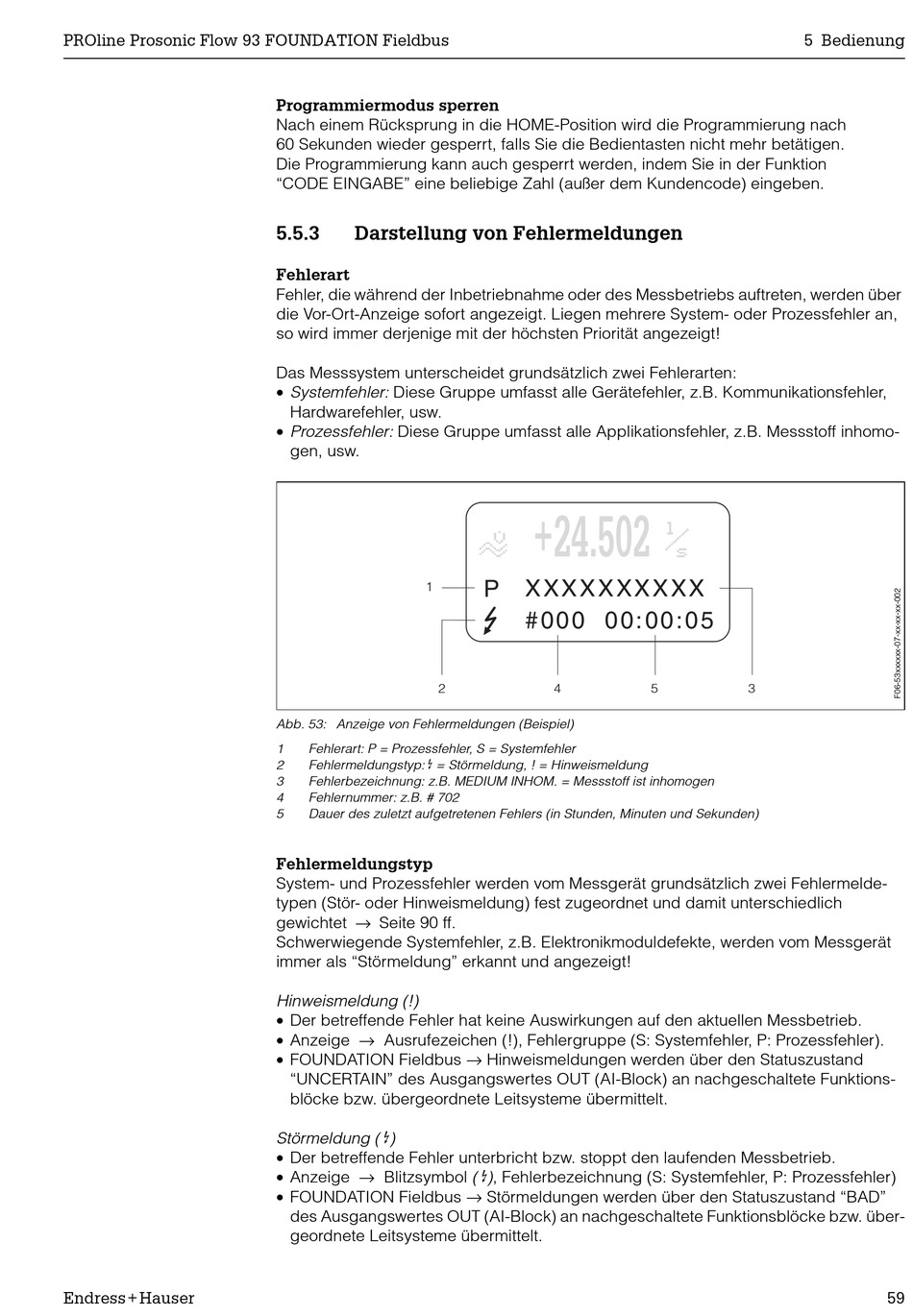

Abb. 53: Anzeige von Fehlermeldungen (Beispiel)
1 Fehlerart: P = Prozessfehler, S = Systemfehler
Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
2
3 Fehlerbezeichnung: z.B. MEDIUM INHOM. = Messstoff ist inhomogen
4 Fehlernummer: z.B. # 702
5 Dauer des zuletzt aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
Fehlermeldungstyp
System- und Prozessfehler werden vom Messgerät grundsätzlich zwei Fehlermelde-
typen (Stör- oder Hinweismeldung) fest zugeordnet und damit unterschiedlich
gewichtet → Seite 90 ff.
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät
immer als "Störmeldung" erkannt und angezeigt!
Hinweismeldung (!)
• Der betreffende Fehler hat keine Auswirkungen auf den aktuellen Messbetrieb.
• Anzeige → Ausrufezeichen (!), Fehlergruppe (S: Systemfehler, P: Prozessfehler).
• FOUNDATION Fieldbus → Hinweismeldungen werden über den Statuszustand
"UNCERTAIN" des Ausgangswertes OUT (AI-Block) an nachgeschaltete Funktions-
blöcke bzw. übergeordnete Leitsysteme übermittelt.
Störmeldung ( $)
• Der betreffende Fehler unterbricht bzw. stoppt den laufenden Messbetrieb.
• Anzeige → Blitzsymbol ( $), Fehlerbezeichnung (S: Systemfehler, P: Prozessfehler)
• FOUNDATION Fieldbus → Störmeldungen werden über den Statuszustand "BAD"
des Ausgangswertes OUT (AI-Block) an nachgeschaltete Funktionsblöcke bzw. über-
geordnete Leitsysteme übermittelt.
+24.502 +24.502
y y
P XXXXXXXXXX
#000 00:00:05
4 5
