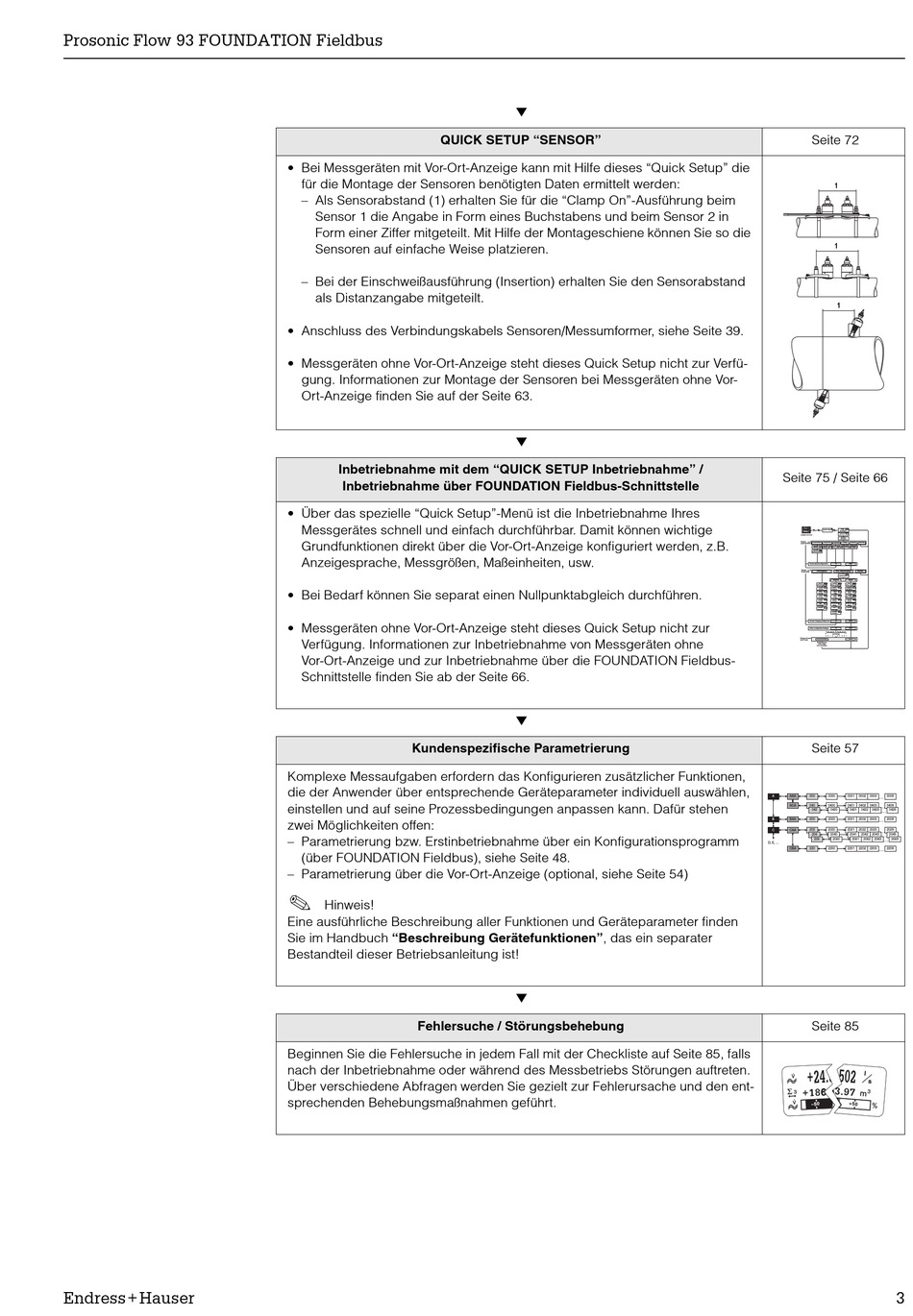

QUICK SETUP "SENSOR"
• Bei Messgeräten mit Vor-Ort-Anzeige kann mit Hilfe dieses "Quick Setup" die
für die Montage der Sensoren benötigten Daten ermittelt werden:
– Als Sensorabstand (1) erhalten Sie für die "Clamp On"-Ausführung beim
Sensor 1 die Angabe in Form eines Buchstabens und beim Sensor 2 in
Form einer Ziffer mitgeteilt. Mit Hilfe der Montageschiene können Sie so die
Sensoren auf einfache Weise platzieren.
– Bei der Einschweißausführung (Insertion) erhalten Sie den Sensorabstand
als Distanzangabe mitgeteilt.
• Anschluss des Verbindungskabels Sensoren/Messumformer, siehe Seite 39.
• Messgeräten ohne Vor-Ort-Anzeige steht dieses Quick Setup nicht zur Verfü-
gung. Informationen zur Montage der Sensoren bei Messgeräten ohne Vor-
Ort-Anzeige finden Sie auf der Seite 63.
Inbetriebnahme mit dem "QUICK SETUP Inbetriebnahme" /
Inbetriebnahme über FOUNDATION Fieldbus-Schnittstelle
• Über das spezielle "Quick Setup"-Menü ist die Inbetriebnahme Ihres
Messgerätes schnell und einfach durchführbar. Damit können wichtige
Grundfunktionen direkt über die Vor-Ort-Anzeige konfiguriert werden, z.B.
Anzeigesprache, Messgrößen, Maßeinheiten, usw.
• Bei Bedarf können Sie separat einen Nullpunktabgleich durchführen.
• Messgeräten ohne Vor-Ort-Anzeige steht dieses Quick Setup nicht zur
Verfügung. Informationen zur Inbetriebnahme von Messgeräten ohne
Vor-Ort-Anzeige und zur Inbetriebnahme über die FOUNDATION Fieldbus-
Schnittstelle finden Sie ab der Seite 66.
Kundenspezifische Parametrierung
Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen,
die der Anwender über entsprechende Geräteparameter individuell auswählen,
einstellen und auf seine Prozessbedingungen anpassen kann. Dafür stehen
zwei Möglichkeiten offen:
– Parametrierung bzw. Erstinbetriebnahme über ein Konfigurationsprogramm
(über FOUNDATION Fieldbus), siehe Seite 48.
– Parametrierung über die Vor-Ort-Anzeige (optional, siehe Seite 54)
!
Hinweis!
Eine ausführliche Beschreibung aller Funktionen und Geräteparameter finden
Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater
Bestandteil dieser Betriebsanleitung ist!
Fehlersuche / Störungsbehebung
Beginnen Sie die Fehlersuche in jedem Fall mit der Checkliste auf Seite 85, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten.
Über verschiedene Abfragen werden Sie gezielt zur Fehlerursache und den ent-
sprechenden Behebungsmaßnahmen geführt.
▼
▼
▼
▼
