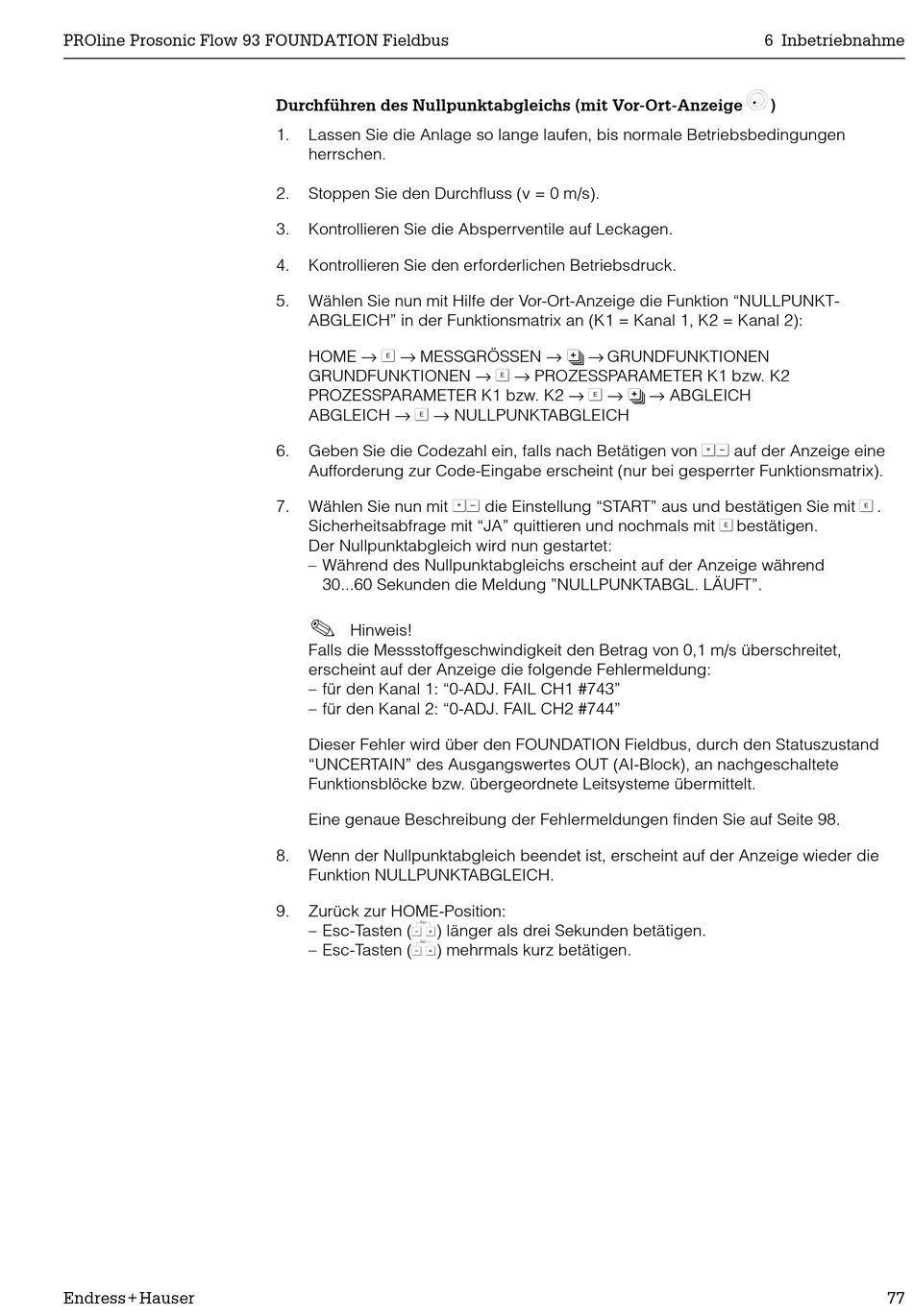

Durchführen des Nullpunktabgleichs (mit Vor-Ort-Anzeige
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen
herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion "NULLPUNKT-
ABGLEICH" in der Funktionsmatrix an (K1 = Kanal 1, K2 = Kanal 2):
HOME → F → MESSGRÖSSEN → R → GRUNDFUNKTIONEN
GRUNDFUNKTIONEN → F → PROZESSPARAMETER K1 bzw. K2
PROZESSPARAMETER K1 bzw. K2 → F → R → ABGLEICH
ABGLEICH → F → NULLPUNKTABGLEICH
Geben Sie die Codezahl ein, falls nach Betätigen von OS auf der Anzeige eine
6.
Aufforderung zur Code-Eingabe erscheint (nur bei gesperrter Funktionsmatrix).
Wählen Sie nun mit OS die Einstellung "START" aus und bestätigen Sie mit F .
7.
Sicherheitsabfrage mit "JA" quittieren und nochmals mit F bestätigen.
Der Nullpunktabgleich wird nun gestartet:
– Während des Nullpunktabgleichs erscheint auf der Anzeige während
30...60 Sekunden die Meldung "NULLPUNKTABGL. LÄUFT".
!
Hinweis!
Falls die Messstoffgeschwindigkeit den Betrag von 0,1 m/s überschreitet,
erscheint auf der Anzeige die folgende Fehlermeldung:
– für den Kanal 1: "0-ADJ. FAIL CH1 #743"
– für den Kanal 2: "0-ADJ. FAIL CH2 #744"
Dieser Fehler wird über den FOUNDATION Fieldbus, durch den Statuszustand
"UNCERTAIN" des Ausgangswertes OUT (AI-Block), an nachgeschaltete
Funktionsblöcke bzw. übergeordnete Leitsysteme übermittelt.
Eine genaue Beschreibung der Fehlermeldungen finden Sie auf Seite 98.
8. Wenn der Nullpunktabgleich beendet ist, erscheint auf der Anzeige wieder die
Funktion NULLPUNKTABGLEICH.
9. Zurück zur HOME-Position:
X
– Esc-Tasten ( ) länger als drei Sekunden betätigen.
X
– Esc-Tasten ( ) mehrmals kurz betätigen.
