Montage Messsensoren Prosonic Flow P/W (Clamp On)

Ausführung: 1 oder 3 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
Zweites Spannband (Gewindebolzen auf gegenüberliegenden Seite) montieren.
Das zweite Spannband muss noch verschiebbar sein.
Zwischenschritt:
Die Ermittlung der Sensordistanz und der Schnurlänge erfolgt über das Quick Setup
„Sensor" (bei Messgeräten mit Vor-Ort-Anzeige). Führen Sie das Quick Setup, wie auf
der Seite 72 beschrieben, aus.
Die Sensordistanz wird Ihnen dort in der Funktion „Sensorabstand" (6886) und die
Schnurlänge in der Funktion „Schnurlänge" (6885) angezeigt.
Hinweis!
• Um das Quick Setup „Sensor" ausführen zu können, muss der Messumformer über
eine Vor-Ort-Anzeige verfügen, installiert und an die Hilfsenergie angeschlossen sein.
• Bei Messumformern ohne Vor-Ort-Anzeige kann der Wert wie auf Seite 63 beschrie-
ben ermittelt werden.
2. Tragen Sie die erhaltene Schnurlänge auf beiden Schnurhälften ein.

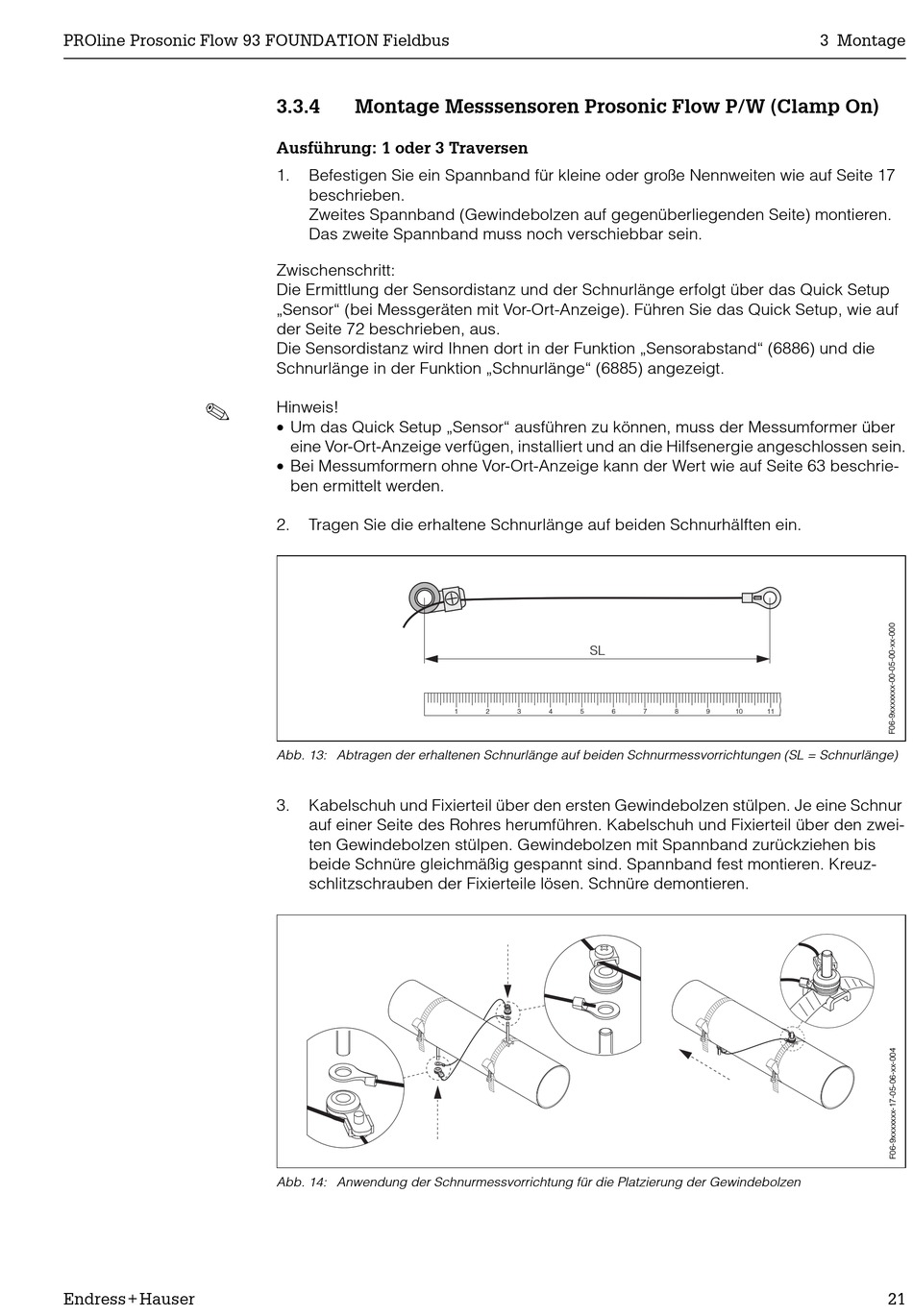

Abb. 13: Abtragen der erhaltenen Schnurlänge auf beiden Schnurmessvorrichtungen (SL = Schnurlänge)
3. Kabelschuh und Fixierteil über den ersten Gewindebolzen stülpen. Je eine Schnur
auf einer Seite des Rohres herumführen. Kabelschuh und Fixierteil über den zwei-
ten Gewindebolzen stülpen. Gewindebolzen mit Spannband zurückziehen bis
beide Schnüre gleichmäßig gespannt sind. Spannband fest montieren. Kreuz-
schlitzschrauben der Fixierteile lösen. Schnüre demontieren.
Abb. 14: Anwendung der Schnurmessvorrichtung für die Platzierung der Gewindebolzen
SL
1 2 3 4 5 6 7 8 9 10 11
