PROline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser

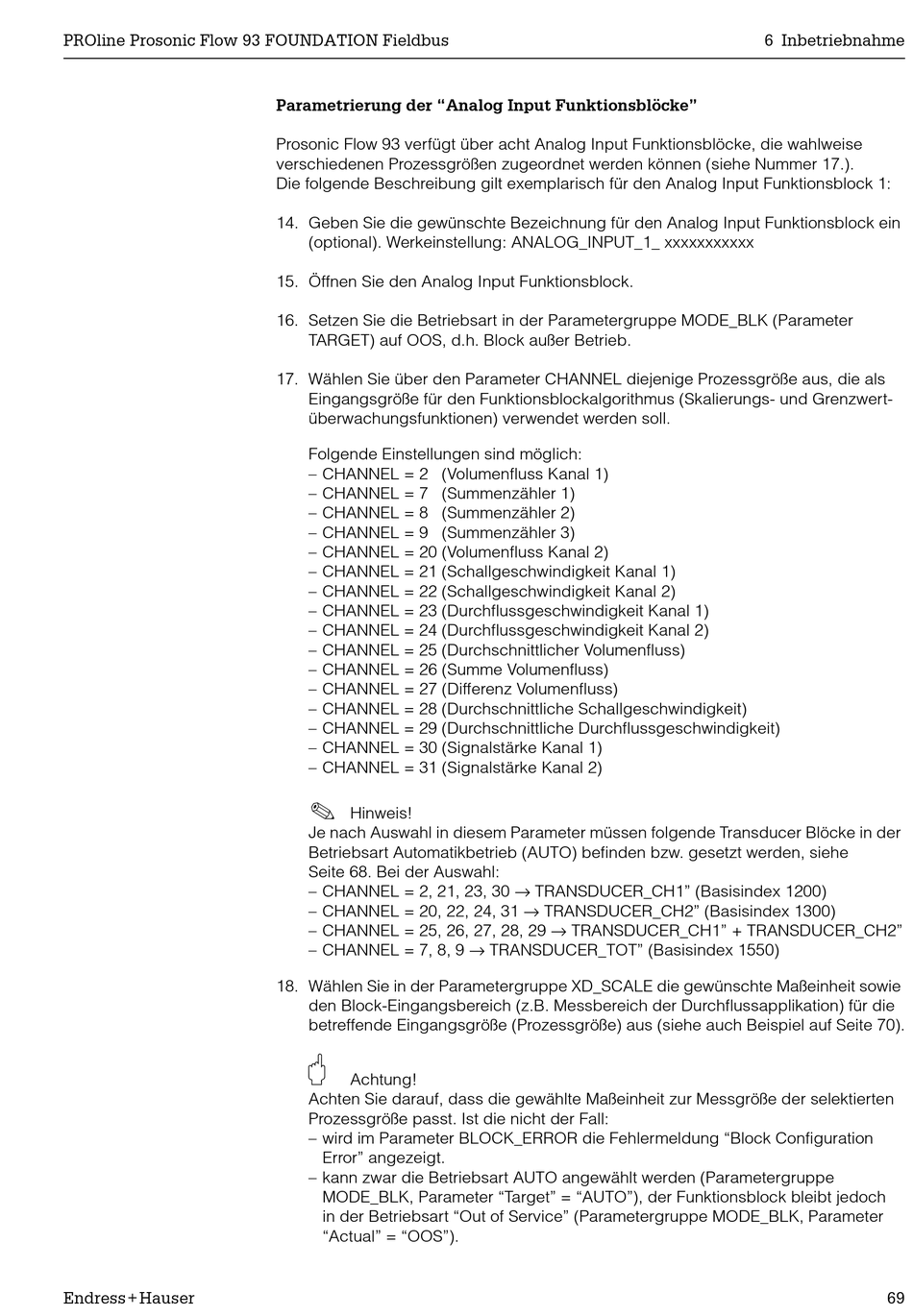

Parametrierung der "Analog Input Funktionsblöcke"
Prosonic Flow 93 verfügt über acht Analog Input Funktionsblöcke, die wahlweise
verschiedenen Prozessgrößen zugeordnet werden können (siehe Nummer 17.).
Die folgende Beschreibung gilt exemplarisch für den Analog Input Funktionsblock 1:
14. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein
(optional). Werkeinstellung: ANALOG_INPUT_1_ xxxxxxxxxxx
15. Öffnen Sie den Analog Input Funktionsblock.
16. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter
TARGET) auf OOS, d.h. Block außer Betrieb.
17. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als
Eingangsgröße für den Funktionsblockalgorithmus (Skalierungs- und Grenzwert-
überwachungsfunktionen) verwendet werden soll.
Folgende Einstellungen sind möglich:
– CHANNEL = 2 (Volumenfluss Kanal 1)
– CHANNEL = 7 (Summenzähler 1)
– CHANNEL = 8 (Summenzähler 2)
– CHANNEL = 9 (Summenzähler 3)
– CHANNEL = 20 (Volumenfluss Kanal 2)
– CHANNEL = 21 (Schallgeschwindigkeit Kanal 1)
– CHANNEL = 22 (Schallgeschwindigkeit Kanal 2)
– CHANNEL = 23 (Durchflussgeschwindigkeit Kanal 1)
– CHANNEL = 24 (Durchflussgeschwindigkeit Kanal 2)
– CHANNEL = 25 (Durchschnittlicher Volumenfluss)
– CHANNEL = 26 (Summe Volumenfluss)
– CHANNEL = 27 (Differenz Volumenfluss)
– CHANNEL = 28 (Durchschnittliche Schallgeschwindigkeit)
– CHANNEL = 29 (Durchschnittliche Durchflussgeschwindigkeit)
– CHANNEL = 30 (Signalstärke Kanal 1)
– CHANNEL = 31 (Signalstärke Kanal 2)
!
Hinweis!
Je nach Auswahl in diesem Parameter müssen folgende Transducer Blöcke in der
Betriebsart Automatikbetrieb (AUTO) befinden bzw. gesetzt werden, siehe
Seite 68. Bei der Auswahl:
– CHANNEL = 2, 21, 23, 30 → TRANSDUCER_CH1" (Basisindex 1200)
– CHANNEL = 20, 22, 24, 31 → TRANSDUCER_CH2" (Basisindex 1300)
– CHANNEL = 25, 26, 27, 28, 29 → TRANSDUCER_CH1" + TRANSDUCER_CH2"
– CHANNEL = 7, 8, 9 → TRANSDUCER_TOT" (Basisindex 1550)
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie
den Block-Eingangsbereich (z.B. Messbereich der Durchflussapplikation) für die
betreffende Eingangsgröße (Prozessgröße) aus (siehe auch Beispiel auf Seite 70).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten
Prozessgröße passt. Ist die nicht der Fall:
– wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt.
– kann zwar die Betriebsart AUTO angewählt werden (Parametergruppe
MODE_BLK, Parameter "Target" = "AUTO"), der Funktionsblock bleibt jedoch
in der Betriebsart "Out of Service" (Parametergruppe MODE_BLK, Parameter
"Actual" = "OOS").
6 Inbetriebnahme
69
