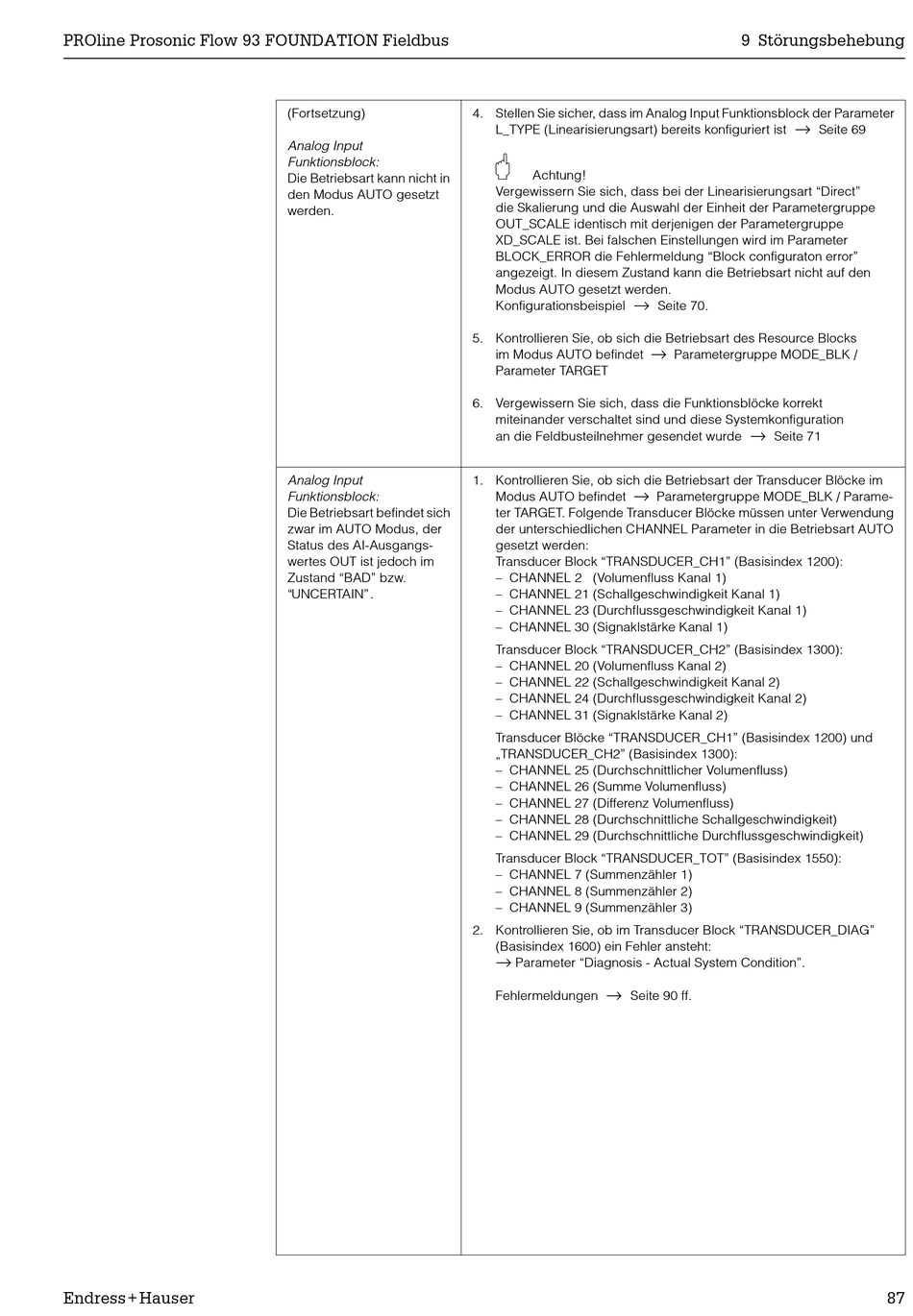

Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung Seite 87

PROline Prosonic Flow 93 FOUNDATION Fieldbus
Endress+Hauser
(Fortsetzung)
Analog Input
Funktionsblock:
Die Betriebsart kann nicht in
den Modus AUTO gesetzt
werden.
Analog Input
Funktionsblock:
Die Betriebsart befindet sich
zwar im AUTO Modus, der
Status des AI-Ausgangs-
wertes OUT ist jedoch im
Zustand "BAD" bzw.
"UNCERTAIN".
4. Stellen Sie sicher, dass im Analog Input Funktionsblock der Parameter
L_TYPE (Linearisierungsart) bereits konfiguriert ist
"
Achtung!
Vergewissern Sie sich, dass bei der Linearisierungsart "Direct"
die Skalierung und die Auswahl der Einheit der Parametergruppe
OUT_SCALE identisch mit derjenigen der Parametergruppe
XD_SCALE ist. Bei falschen Einstellungen wird im Parameter
BLOCK_ERROR die Fehlermeldung "Block configuraton error"
angezeigt. In diesem Zustand kann die Betriebsart nicht auf den
Modus AUTO gesetzt werden.
→
Konfigurationsbeispiel
5. Kontrollieren Sie, ob sich die Betriebsart des Resource Blocks
im Modus AUTO befindet
Parameter TARGET
6. Vergewissern Sie sich, dass die Funktionsblöcke korrekt
miteinander verschaltet sind und diese Systemkonfiguration
an die Feldbusteilnehmer gesendet wurde
1. Kontrollieren Sie, ob sich die Betriebsart der Transducer Blöcke im
→
Modus AUTO befindet
ter TARGET. Folgende Transducer Blöcke müssen unter Verwendung
der unterschiedlichen CHANNEL Parameter in die Betriebsart AUTO
gesetzt werden:
Transducer Block "TRANSDUCER_CH1" (Basisindex 1200):
– CHANNEL 2 (Volumenfluss Kanal 1)
– CHANNEL 21 (Schallgeschwindigkeit Kanal 1)
– CHANNEL 23 (Durchflussgeschwindigkeit Kanal 1)
– CHANNEL 30 (Signaklstärke Kanal 1)
Transducer Block "TRANSDUCER_CH2" (Basisindex 1300):
– CHANNEL 20 (Volumenfluss Kanal 2)
– CHANNEL 22 (Schallgeschwindigkeit Kanal 2)
– CHANNEL 24 (Durchflussgeschwindigkeit Kanal 2)
– CHANNEL 31 (Signaklstärke Kanal 2)
Transducer Blöcke "TRANSDUCER_CH1" (Basisindex 1200) und
„TRANSDUCER_CH2" (Basisindex 1300):
– CHANNEL 25 (Durchschnittlicher Volumenfluss)
– CHANNEL 26 (Summe Volumenfluss)
– CHANNEL 27 (Differenz Volumenfluss)
– CHANNEL 28 (Durchschnittliche Schallgeschwindigkeit)
– CHANNEL 29 (Durchschnittliche Durchflussgeschwindigkeit)
Transducer Block "TRANSDUCER_TOT" (Basisindex 1550):
– CHANNEL 7 (Summenzähler 1)
– CHANNEL 8 (Summenzähler 2)
– CHANNEL 9 (Summenzähler 3)
2. Kontrollieren Sie, ob im Transducer Block "TRANSDUCER_DIAG"
(Basisindex 1600) ein Fehler ansteht:
→
Parameter "Diagnosis - Actual System Condition".
→
Fehlermeldungen Seite 90 ff.
9 Störungsbehebung
→
Seite 69
Seite 70.
→
Parametergruppe MODE_BLK /
→
Seite 71
Parametergruppe MODE_BLK / Parame-
87
