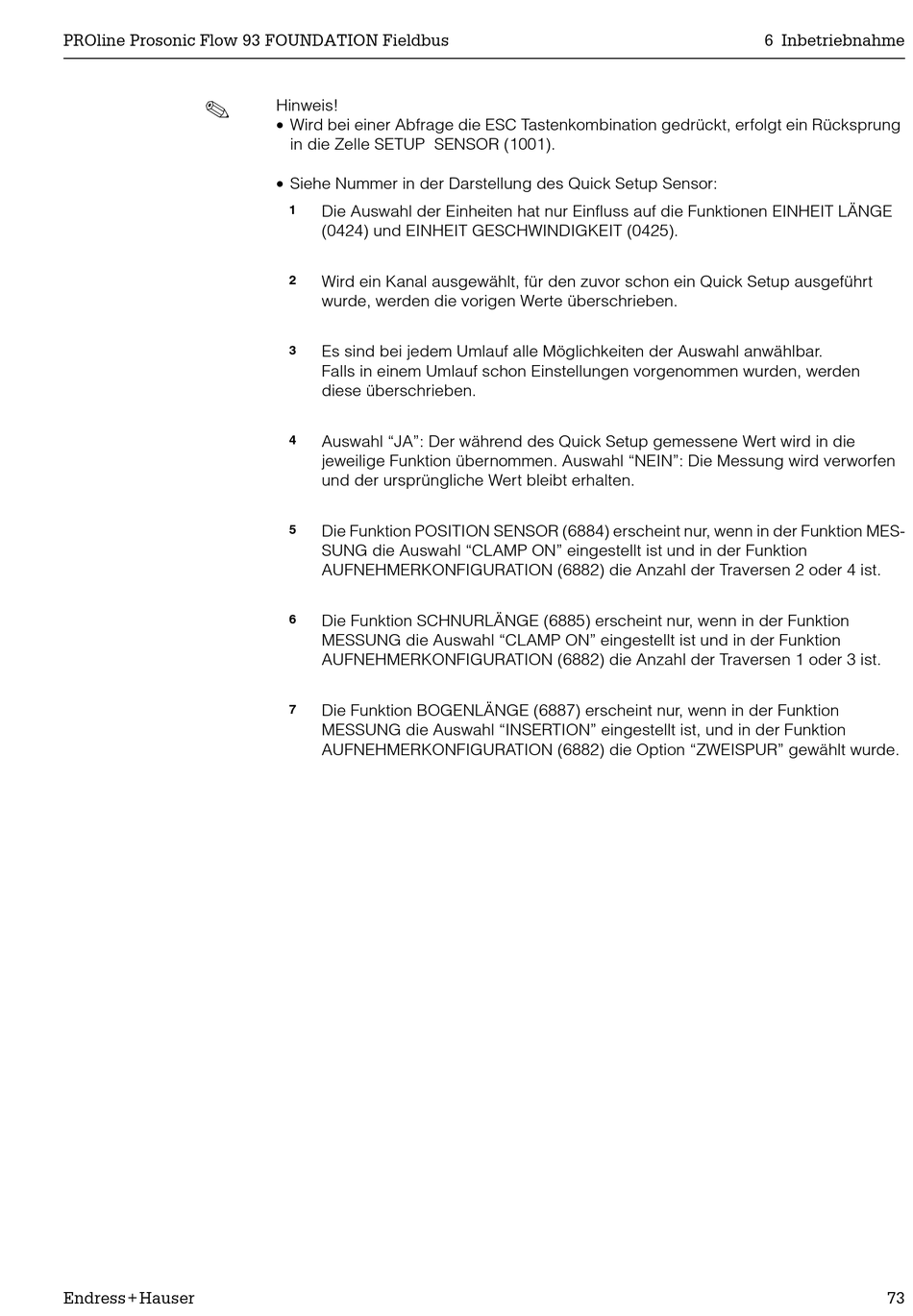

Endress+Hauser PROline Prosonic Flow 93 FOUNDATION Fieldbus Betriebsanleitung Seite 73

PROline Prosonic Flow 93 FOUNDATION Fieldbus
!
Endress+Hauser
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung
in die Zelle SETUP SENSOR (1001).
• Siehe Nummer in der Darstellung des Quick Setup Sensor:
1 Die Auswahl der Einheiten hat nur Einfluss auf die Funktionen EINHEIT LÄNGE
(0424) und EINHEIT GESCHWINDIGKEIT (0425).
2 Wird ein Kanal ausgewählt, für den zuvor schon ein Quick Setup ausgeführt
wurde, werden die vorigen Werte überschrieben.
3 Es sind bei jedem Umlauf alle Möglichkeiten der Auswahl anwählbar.
Falls in einem Umlauf schon Einstellungen vorgenommen wurden, werden
diese überschrieben.
4 Auswahl "JA": Der während des Quick Setup gemessene Wert wird in die
jeweilige Funktion übernommen. Auswahl "NEIN": Die Messung wird verworfen
und der ursprüngliche Wert bleibt erhalten.
5 Die Funktion POSITION SENSOR (6884) erscheint nur, wenn in der Funktion MES-
SUNG die Auswahl "CLAMP ON" eingestellt ist und in der Funktion
AUFNEHMERKONFIGURATION (6882) die Anzahl der Traversen 2 oder 4 ist.
Die Funktion SCHNURLÄNGE (6885) erscheint nur, wenn in der Funktion
6
MESSUNG die Auswahl "CLAMP ON" eingestellt ist und in der Funktion
AUFNEHMERKONFIGURATION (6882) die Anzahl der Traversen 1 oder 3 ist.
7 Die Funktion BOGENLÄNGE (6887) erscheint nur, wenn in der Funktion
MESSUNG die Auswahl "INSERTION" eingestellt ist, und in der Funktion
AUFNEHMERKONFIGURATION (6882) die Option "ZWEISPUR" gewählt wurde.
6 Inbetriebnahme
73
