3 Montage
!
20

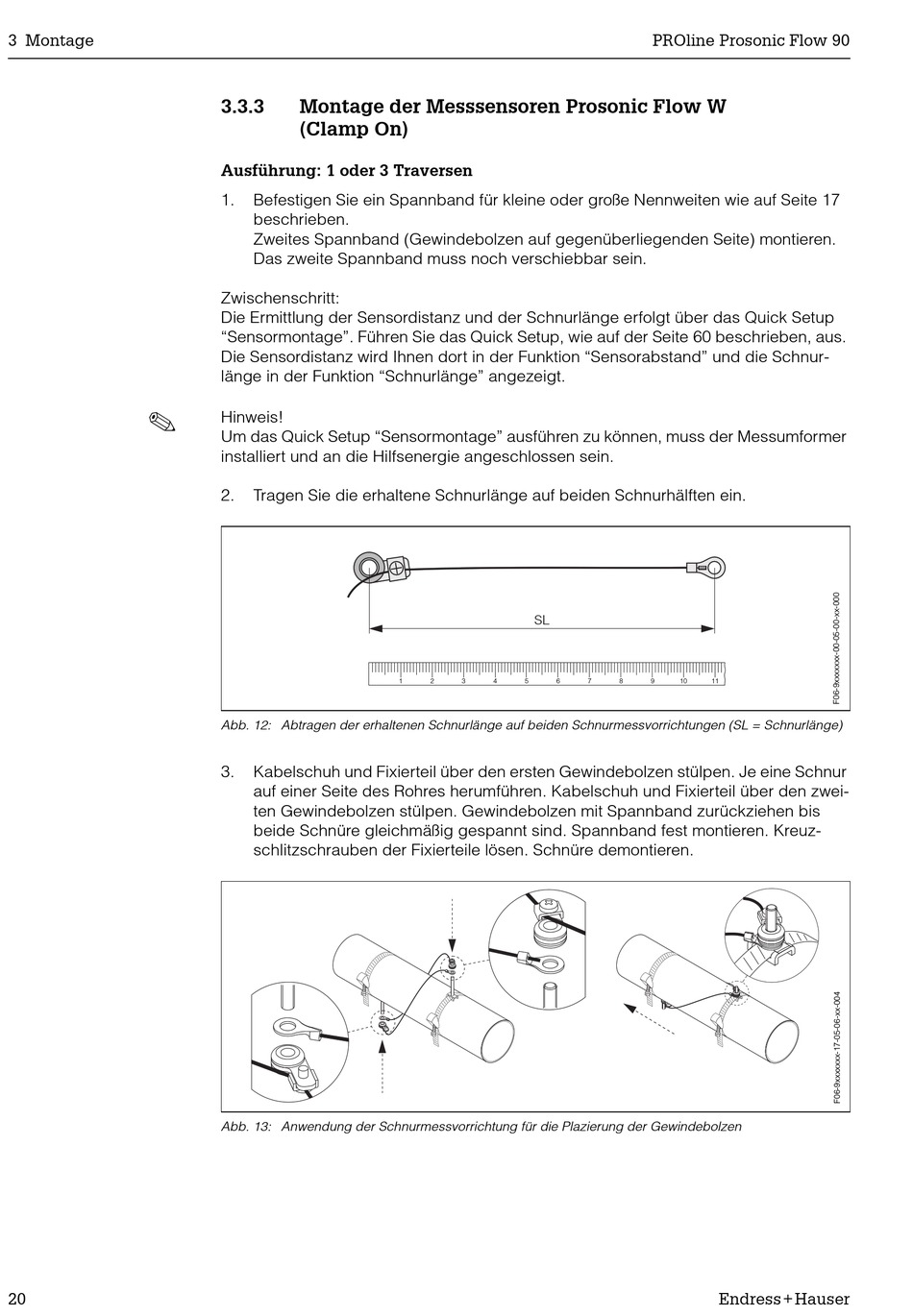

3.3.3 Montage der Messsensoren Prosonic Flow W
(Clamp On)
Ausführung: 1 oder 3 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
Zweites Spannband (Gewindebolzen auf gegenüberliegenden Seite) montieren.
Das zweite Spannband muss noch verschiebbar sein.
Zwischenschritt:
Die Ermittlung der Sensordistanz und der Schnurlänge erfolgt über das Quick Setup
"Sensormontage". Führen Sie das Quick Setup, wie auf der Seite 60 beschrieben, aus.
Die Sensordistanz wird Ihnen dort in der Funktion "Sensorabstand" und die Schnur-
länge in der Funktion "Schnurlänge" angezeigt.
Hinweis!
Um das Quick Setup "Sensormontage" ausführen zu können, muss der Messumformer
installiert und an die Hilfsenergie angeschlossen sein.
2. Tragen Sie die erhaltene Schnurlänge auf beiden Schnurhälften ein.
Abb. 12: Abtragen der erhaltenen Schnurlänge auf beiden Schnurmessvorrichtungen (SL = Schnurlänge)
3. Kabelschuh und Fixierteil über den ersten Gewindebolzen stülpen. Je eine Schnur
auf einer Seite des Rohres herumführen. Kabelschuh und Fixierteil über den zwei-
ten Gewindebolzen stülpen. Gewindebolzen mit Spannband zurückziehen bis
beide Schnüre gleichmäßig gespannt sind. Spannband fest montieren. Kreuz-
schlitzschrauben der Fixierteile lösen. Schnüre demontieren.
Abb. 13: Anwendung der Schnurmessvorrichtung für die Plazierung der Gewindebolzen
SL
1 2 3 4 5 6
