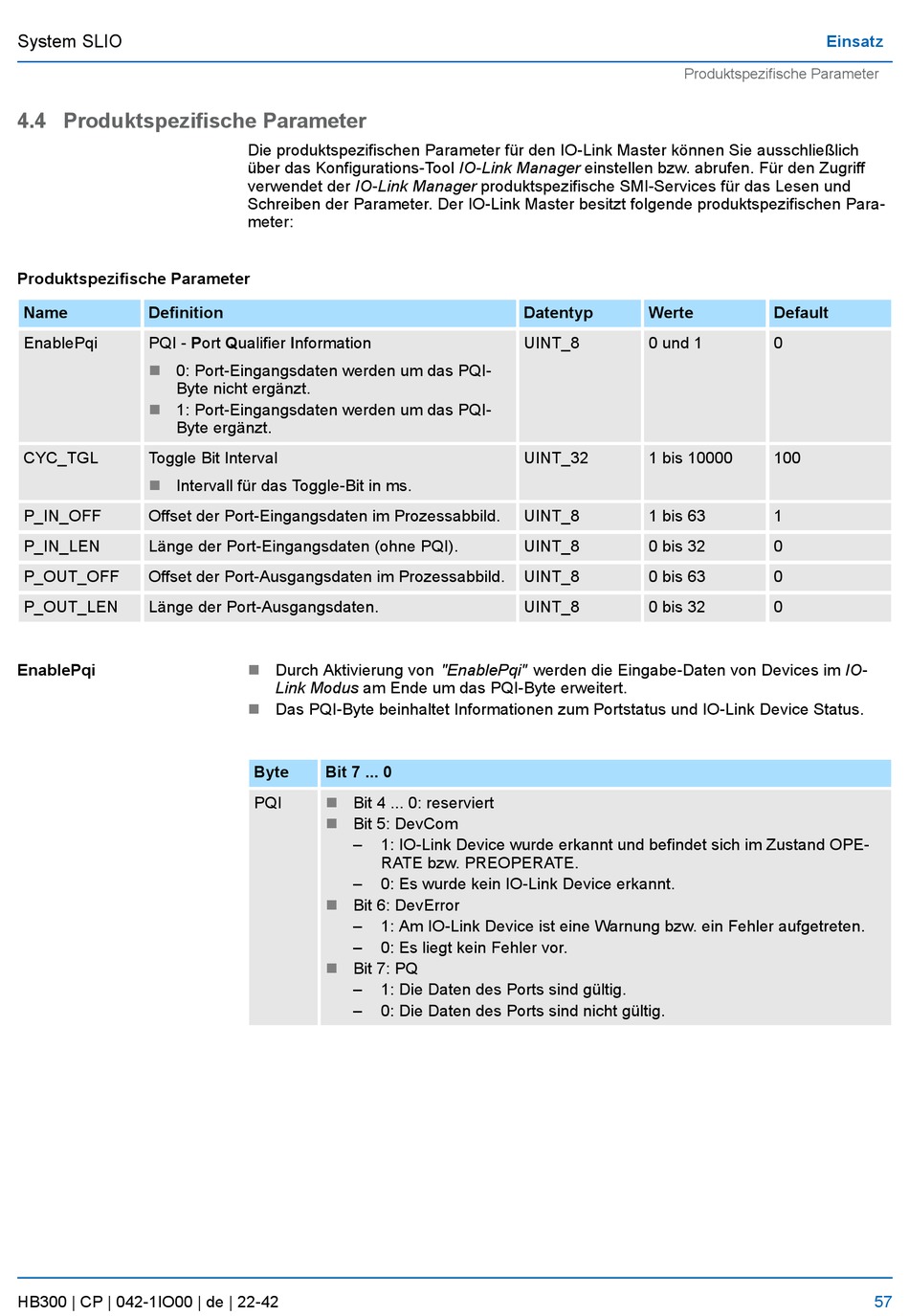

4.4 Produktspezifische Parameter
Produktspezifische Parameter
Name
Definition
EnablePqi
PQI - Port Qualifier Information
n
0: Port-Eingangsdaten werden um das PQI-
Byte nicht ergänzt.
n
1: Port-Eingangsdaten werden um das PQI-
Byte ergänzt.
CYC_TGL
Toggle Bit Interval
n
Intervall für das Toggle-Bit in ms.
P_IN_OFF
Offset der Port-Eingangsdaten im Prozessabbild.
P_IN_LEN
Länge der Port-Eingangsdaten (ohne PQI).
P_OUT_OFF
Offset der Port-Ausgangsdaten im Prozessabbild.
P_OUT_LEN
Länge der Port-Ausgangsdaten.
EnablePqi
HB300 | CP | 042-1IO00 | de | 22-42
Die produktspezifischen Parameter für den IO-Link Master können Sie ausschließlich
über das Konfigurations-Tool IO-Link Manager einstellen bzw. abrufen. Für den Zugriff
verwendet der IO-Link Manager produktspezifische SMI-Services für das Lesen und
Schreiben der Parameter. Der IO-Link Master besitzt folgende produktspezifischen Para-
meter:
n
Durch Aktivierung von "EnablePqi" werden die Eingabe-Daten von Devices im IO-
Link Modus am Ende um das PQI-Byte erweitert.
n
Das PQI-Byte beinhaltet Informationen zum Portstatus und IO-Link Device Status.
Byte
Bit 7 ... 0
PQI
n
Bit 4 ... 0: reserviert
n
Bit 5: DevCom
–
1: IO-Link Device wurde erkannt und befindet sich im Zustand OPE-
RATE bzw. PREOPERATE.
–
0: Es wurde kein IO-Link Device erkannt.
n
Bit 6: DevError
–
1: Am IO-Link Device ist eine Warnung bzw. ein Fehler aufgetreten.
–
0: Es liegt kein Fehler vor.
Bit 7: PQ
n
–
1: Die Daten des Ports sind gültig.
–
0: Die Daten des Ports sind nicht gültig.
Produktspezifische Parameter
Datentyp
Werte
UINT_8
0 und 1
UINT_32
1 bis 10000
UINT_8
1 bis 63
UINT_8
0 bis 32
UINT_8
0 bis 63
UINT_8
0 bis 32
Einsatz
Default
0
100
1
0
0
0
57
