Grundlagen und Montage
Abmessungen
2.2.4 Hardware-Ausgabestand
Hardware-Ausgabestand
auf der Front
Hardware-Ausgabestand
über Webserver
2.3 Abmessungen
CPU 01xC
14
n

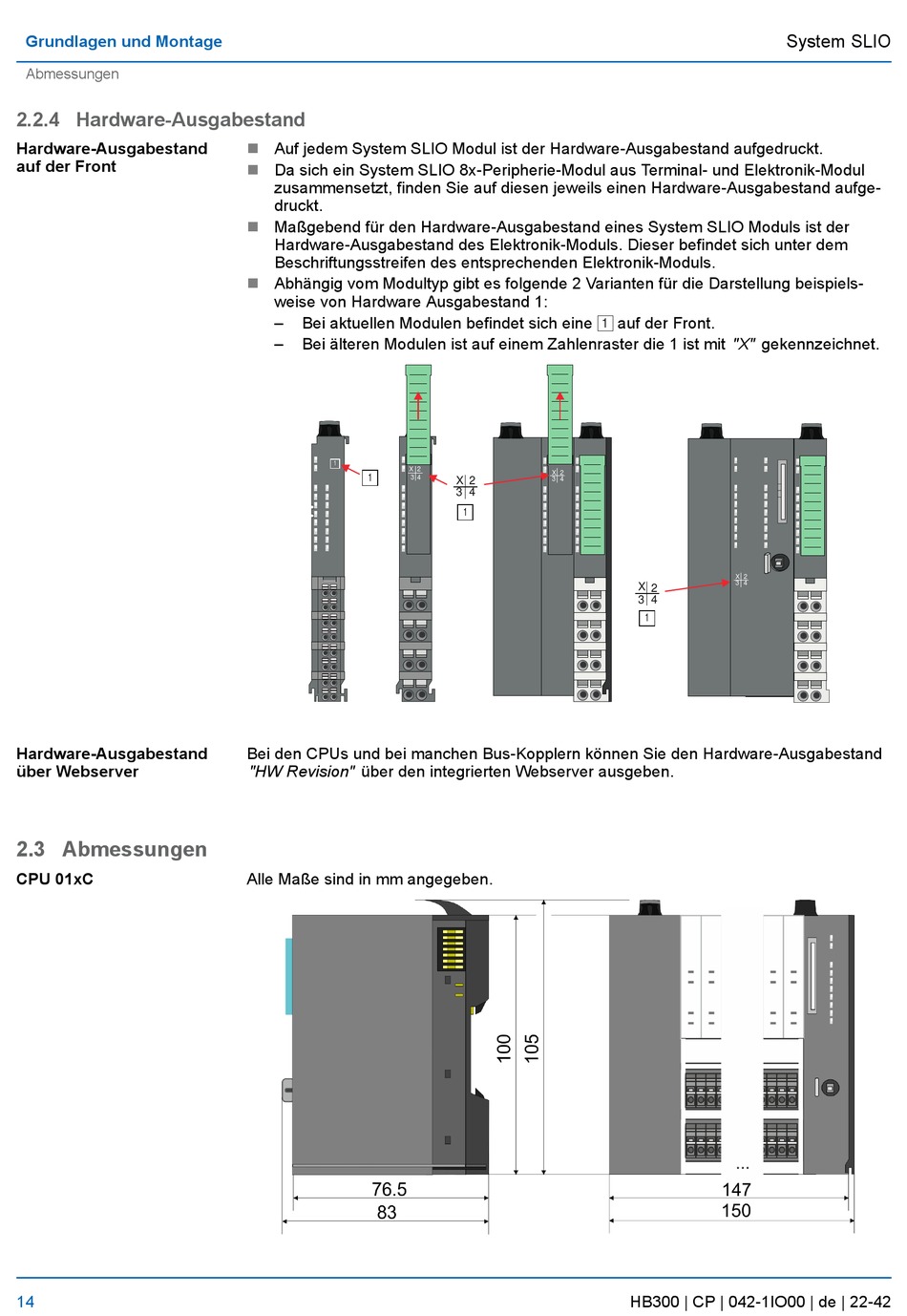

Auf jedem System SLIO Modul ist der Hardware-Ausgabestand aufgedruckt.
Da sich ein System SLIO 8x-Peripherie-Modul aus Terminal- und Elektronik-Modul
n
zusammensetzt, finden Sie auf diesen jeweils einen Hardware-Ausgabestand aufge-
druckt.
n
Maßgebend für den Hardware-Ausgabestand eines System SLIO Moduls ist der
Hardware-Ausgabestand des Elektronik-Moduls. Dieser befindet sich unter dem
Beschriftungsstreifen des entsprechenden Elektronik-Moduls.
n
Abhängig vom Modultyp gibt es folgende 2 Varianten für die Darstellung beispiels-
weise von Hardware Ausgabestand 1:
–
Bei aktuellen Modulen befindet sich eine
–
Bei älteren Modulen ist auf einem Zahlenraster die 1 ist mit "X" gekennzeichnet.
1
X 2
1
3
4
Bei den CPUs und bei manchen Bus-Kopplern können Sie den Hardware-Ausgabestand
"HW Revision" über den integrierten Webserver ausgeben.
Alle Maße sind in mm angegeben.
auf der Front.
1
X 2
X 2
3
4
3
4
1
System SLIO
X 2
3
4
X 2
3
4
1
HB300 | CP | 042-1IO00 | de | 22-42
