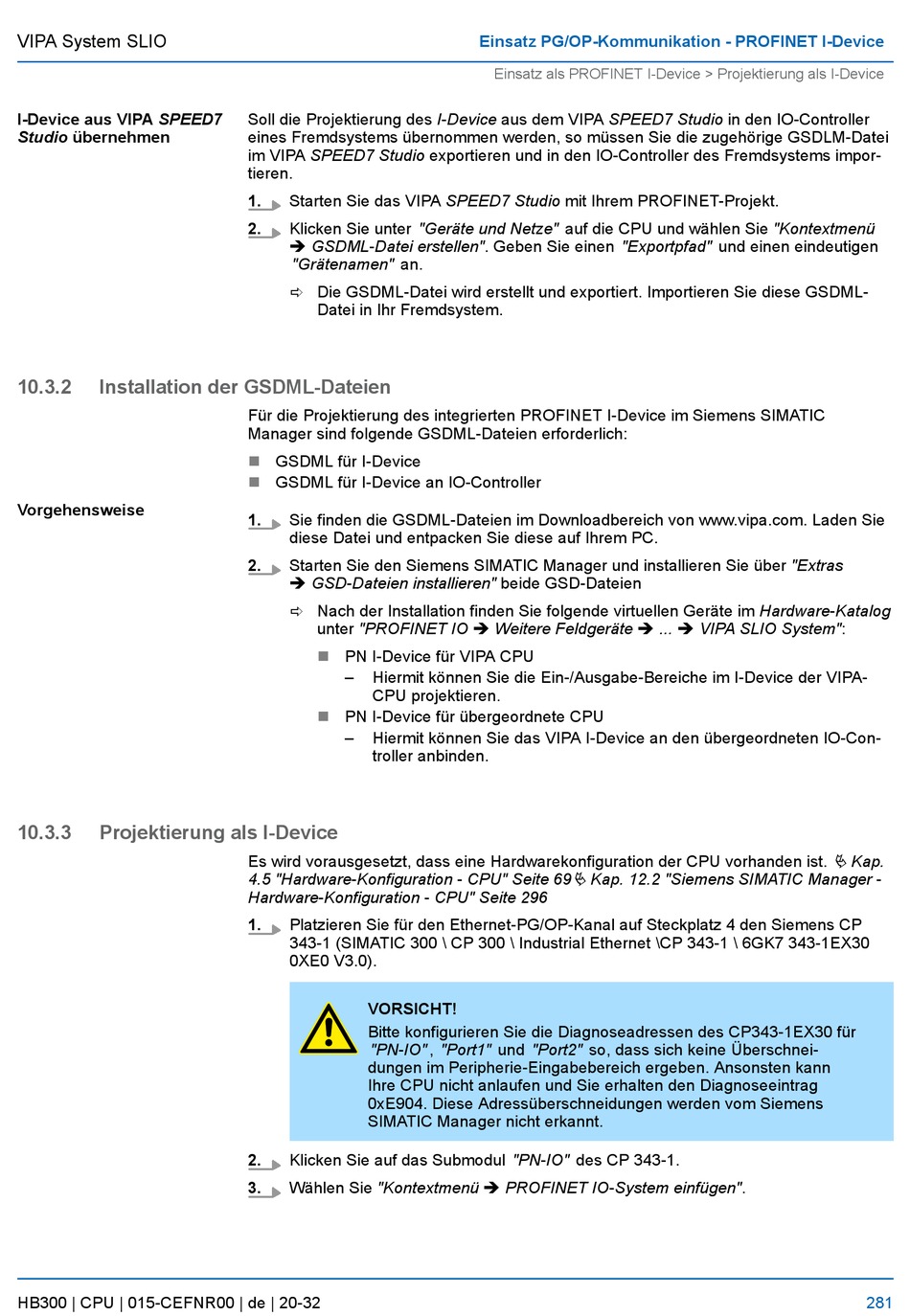

VIPA System SLIO
I-Device aus VIPA SPEED7
Studio übernehmen
10.3.2
Installation der GSDML-Dateien
Vorgehensweise
10.3.3
Projektierung als I-Device
HB300 | CPU | 015-CEFNR00 | de | 20-32
Soll die Projektierung des I-Device aus dem VIPA SPEED7 Studio in den IO-Controller
eines Fremdsystems übernommen werden, so müssen Sie die zugehörige GSDLM-Datei
im VIPA SPEED7 Studio exportieren und in den IO-Controller des Fremdsystems impor-
tieren.
1.
Starten Sie das VIPA SPEED7 Studio mit Ihrem PROFINET-Projekt.
2.
Klicken Sie unter "Geräte und Netze" auf die CPU und wählen Sie "Kontextmenü
è GSDML-Datei erstellen". Geben Sie einen "Exportpfad" und einen eindeutigen
"Grätenamen" an.
ð Die GSDML-Datei wird erstellt und exportiert. Importieren Sie diese GSDML-
Datei in Ihr Fremdsystem.
Für die Projektierung des integrierten PROFINET I-Device im Siemens SIMATIC
Manager sind folgende GSDML-Dateien erforderlich:
n
GSDML für I-Device
GSDML für I-Device an IO-Controller
n
1.
Sie finden die GSDML-Dateien im Downloadbereich von www.vipa.com. Laden Sie
diese Datei und entpacken Sie diese auf Ihrem PC.
2.
Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è ... è VIPA SLIO System":
n
PN I-Device für VIPA CPU
–
Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der VIPA-
CPU projektieren.
n
PN I-Device für übergeordnete CPU
–
Hiermit können Sie das VIPA I-Device an den übergeordneten IO-Con-
troller anbinden.
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
4.5 "Hardware-Konfiguration - CPU" Seite 69
Hardware-Konfiguration - CPU" Seite 296
1.
Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP
343-1 (SIMATIC 300 \ CP 300 \ Industrial Ethernet \CP 343-1 \ 6GK7 343-1EX30
0XE0 V3.0).
VORSICHT!
Bitte konfigurieren Sie die Diagnoseadressen des CP343-1EX30 für
"PN-IO" , "Port1" und "Port2" so, dass sich keine Überschnei-
dungen im Peripherie-Eingabebereich ergeben. Ansonsten kann
Ihre CPU nicht anlaufen und Sie erhalten den Diagnoseeintrag
0xE904. Diese Adressüberschneidungen werden vom Siemens
SIMATIC Manager nicht erkannt.
2.
Klicken Sie auf das Submodul "PN-IO" des CP 343-1.
3.
Wählen Sie "Kontextmenü è PROFINET IO-System einfügen".
Einsatz PG/OP-Kommunikation - PROFINET I-Device
Einsatz als PROFINET I-Device > Projektierung als I-Device
Ä Kap. 12.2 "Siemens SIMATIC Manager -
Ä Kap.
281
