Anzeige eines aktiven Ladevorgangs
Eine Ladeanzeige (
) erscheint im Diagrammbereich, wenn das System Daten abruft.
Trendmodul neu positionieren
Sie können das Trendmodul irgendwo in der Palette der Grafikanzeige neu positionieren, aber nicht in einer
anderen Palette. Ziehen Sie die Titelleiste, um das Trendmodell zu verschieben.
Sie können das Trendmodul oben, unten, rechts oder links des Anzeigebereichs andocken, wenn Sie das Modul
über die Palettengrenze herausziehen. Das Trendmodul unterstützt mehrere Monitore nicht.
Zoom-Möglichkeiten
Sie können die Anzeige des Diagramms vergrößern, indem Sie eine Maustaste drücken und entweder nach
rechts oder links über das Diagramm fahren. Diese Aktion aktiviert die Funktion Schiebezoom. Der Zoom
funktioniert für die Werte auf der X-Achse, nicht für die Werte auf der Y-Achse. Um die Anzeige zu verkleinern,
müssen Sie auf den Link Verkleinern klicken, der in der oberen rechten Ecke eines vergrößerten Diagramms
erscheint.
Sie können auch mit dem horizontalen Rollbalken zoomen, indem Sie auf die Enden des Rollbalkens klicken
und ziehen.
Arbeiten mit der Legende
Sobald die Trendaten angezeigt werden, können Sie die Kontrollkästchen in der Legende benutzen, um die
Anzeige der Trenddaten in der Diagrammfläche ein- oder auszuschalten. Wenn Sie ein Trendobjekt aus dem
Diagramm entfernen möchten, müssen Sie auf diese Schaltfläche klicken:
.
Um ein bestimmtes Trendobjekt und seine Daten hervorzuheben, müssen Sie auf den Objektnamen in der
Legende klicken. Durch diese Aktion werden die ausgewählte Trenddatenserie und die zugeordnete
Y-Achseninformatione in den Vordergrund des Diagramms gebracht.
Wenn Sie versuchen die Trenddaten eines Objektattributs anzuzeigen, das gelöscht wurde oder offline ist, dann
ist das Legendensymbol leer und eine Meldung erscheint
(Abbildung
79).

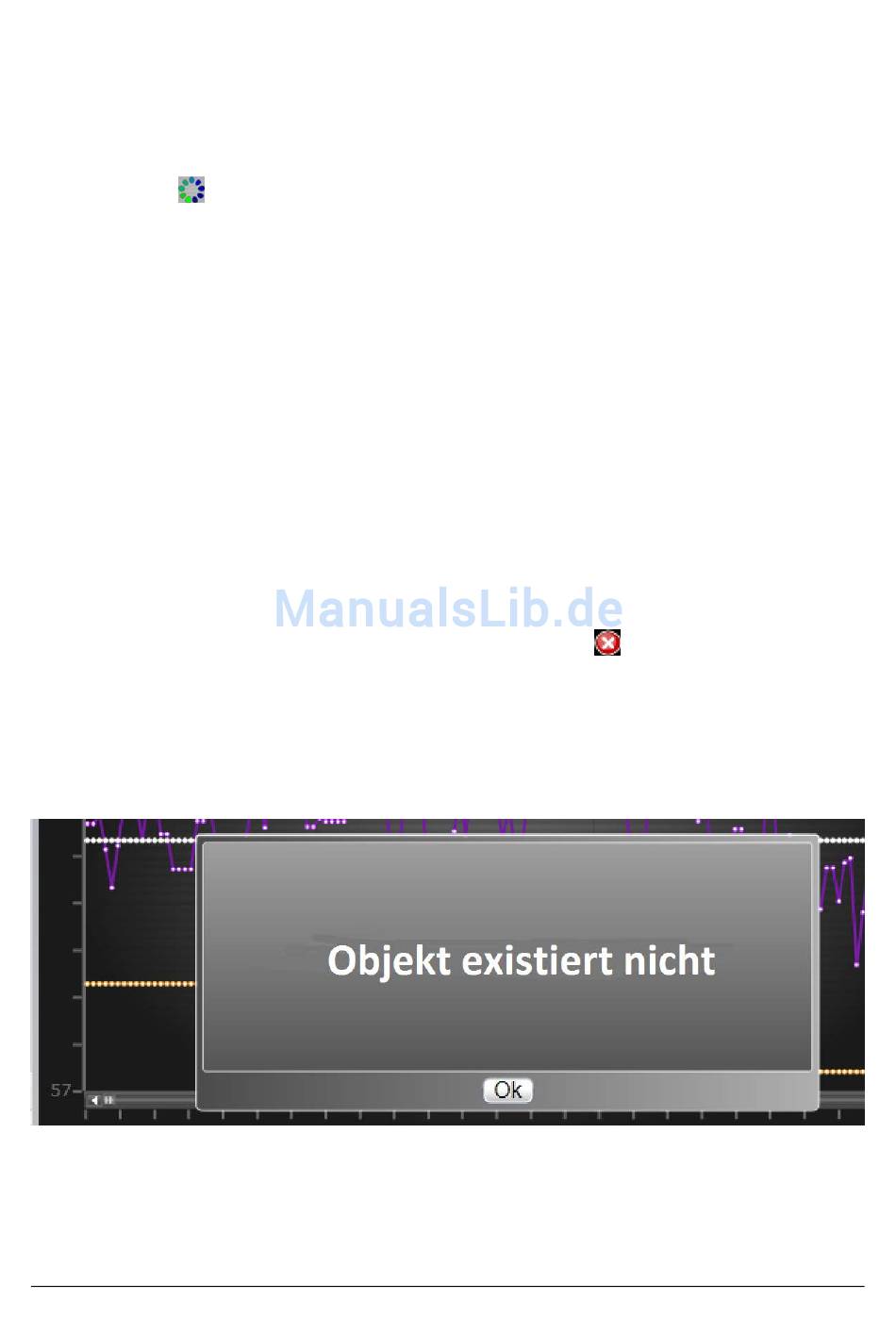

Abbildung 79: Meldung: Keine Trenddaten verfügbar.
Metasys® Liegenschaftsportal : Menü Einfügen
638
