Der Funktionsbaustein Span erstellt einen linearen Zusammenhang zwischen dem Unteren Eingang/Ausgang
und dem Oberen Eingang/Ausgang. Wenn der Eingang für den Funktionsbaustein zwischen die Werte für den
Niedrigen Eingang und den Oberen Eingang fällt, befindet sich der Ausgang auf der Linie zwischen den unteren
und oberen Wertepaaren.
Im folgenden Beispiel wird die Funktionsweise des Funktionsbausteins grafisch veranschaulicht:

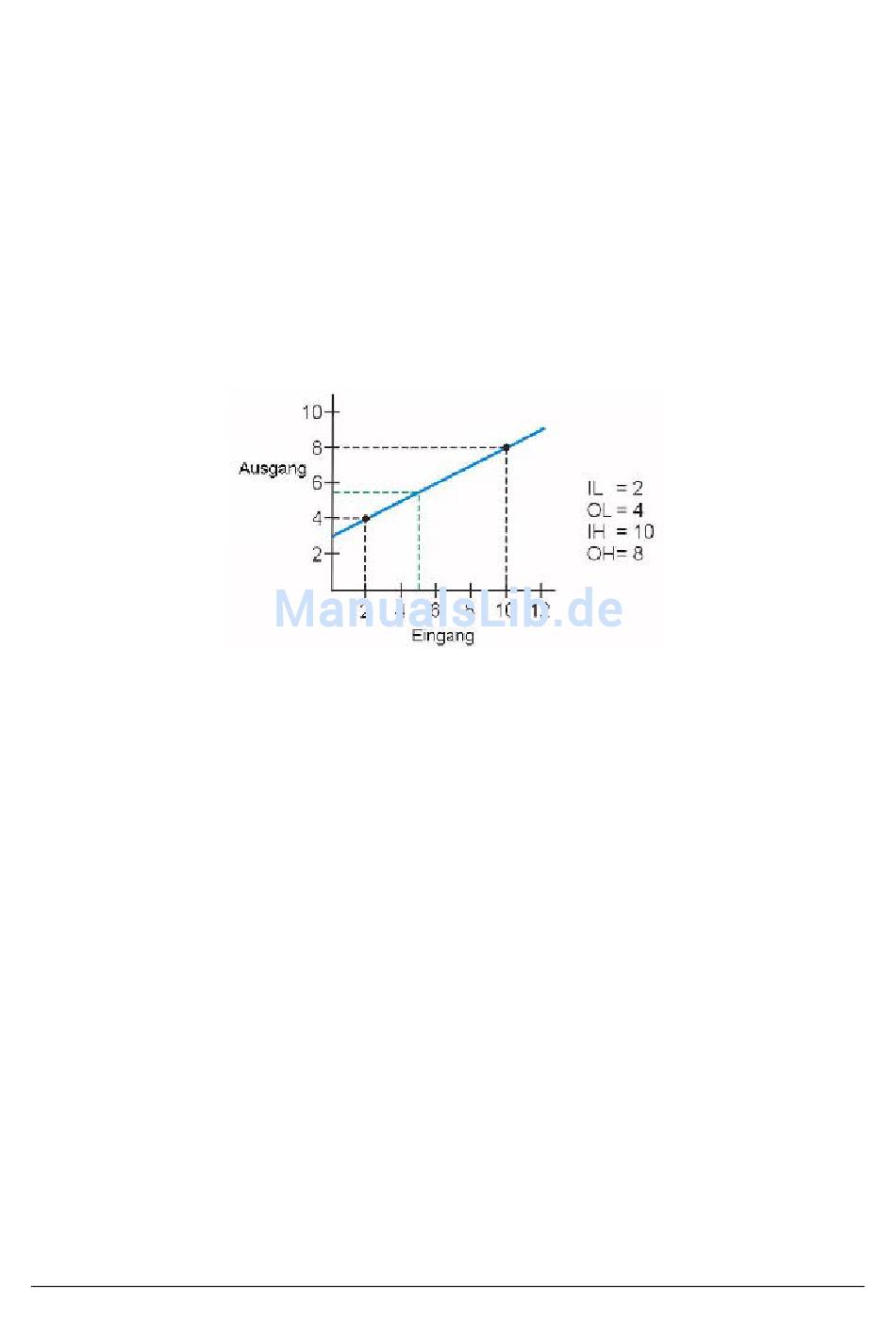

Abbildung 51: Funktionsbaustein Span Beispiel 1
Die (blaue) Linie, die die unteren und oberen Wertepaare miteinander verbindet, stellt den linearen Zusammenhang
zwischen den Größen dar. Wenn Sie einen Eingangswert für den Funktionsbaustein eingeben, ermittelt die
Strategie, wo diese Linie den Eingangswert schneidet, und stellt den entsprechenden Ausgangswert bereit. (Der
Ausgangswert muss auf der dicken blauen Linie liegen.) Wenn Sie, wie auf der Abbildung angezeigt, für den
Eingangswert des Funktionsbausteins den Wert 5 eingeben, sucht der Funktionsbaustein den Wert 5 auf der
Eingangsachse und liefert den entsprechenden Wert 5,5 für den Ausgang. Das ist der Wert, an dem die Linie
den Eingangswert 5 schneidet. (Die grüne Linie zeigt diesen Zusammenhang.)
Wenn der Funktionsbaustein Span so eingerichtet ist, dass er den Wert des Ausgangs arretiert (siehe
Funktionsbaustein Span bearbeiten), wird der Ausgang des Funktionsbausteins auf den Bereich zwischen dem
Unteren und dem Oberen Ausgangswert (jeweils einschließlich) begrenzt, den Sie für den Funktionsbaustein
eingegeben haben. Bereichsarretierung ist die Standardeinstellung. Nehmen Sie beispielsweise an, dass Sie
die Werte aus der folgenden Abbildung benutzen, und dass Arretierung auf Wahr gesetzt ist. Wenn Sie einen
Eingangswert von 5 eingeben, erzeugen Sie immer noch einen Ausgangswert von 5,5, da die ursprüngliche
Linie den Eingang 5 bei 5,5 kreuzt, und dieser Wert liegt zwischen 4 und 8 (Unterer und Oberer Ausgang). Wenn
Sie einen Eingangswert von 12 eingeben, erzeugen Sie einen Ausgangswert von 8, da der Wert, an dem die
ursprüngliche Linie den Eingang 12 kreuzt, höher als der Obere Ausgang ist (achten Sie auf den Schnittpunkt
der dünnen blauen und grünen Linien). Wenn Arretierung für den Unteren und Oberen Ausgang eingerichtet ist,
muss der Ausgang auf der neu eingezeichneten dicken blauen Linie liegen.
