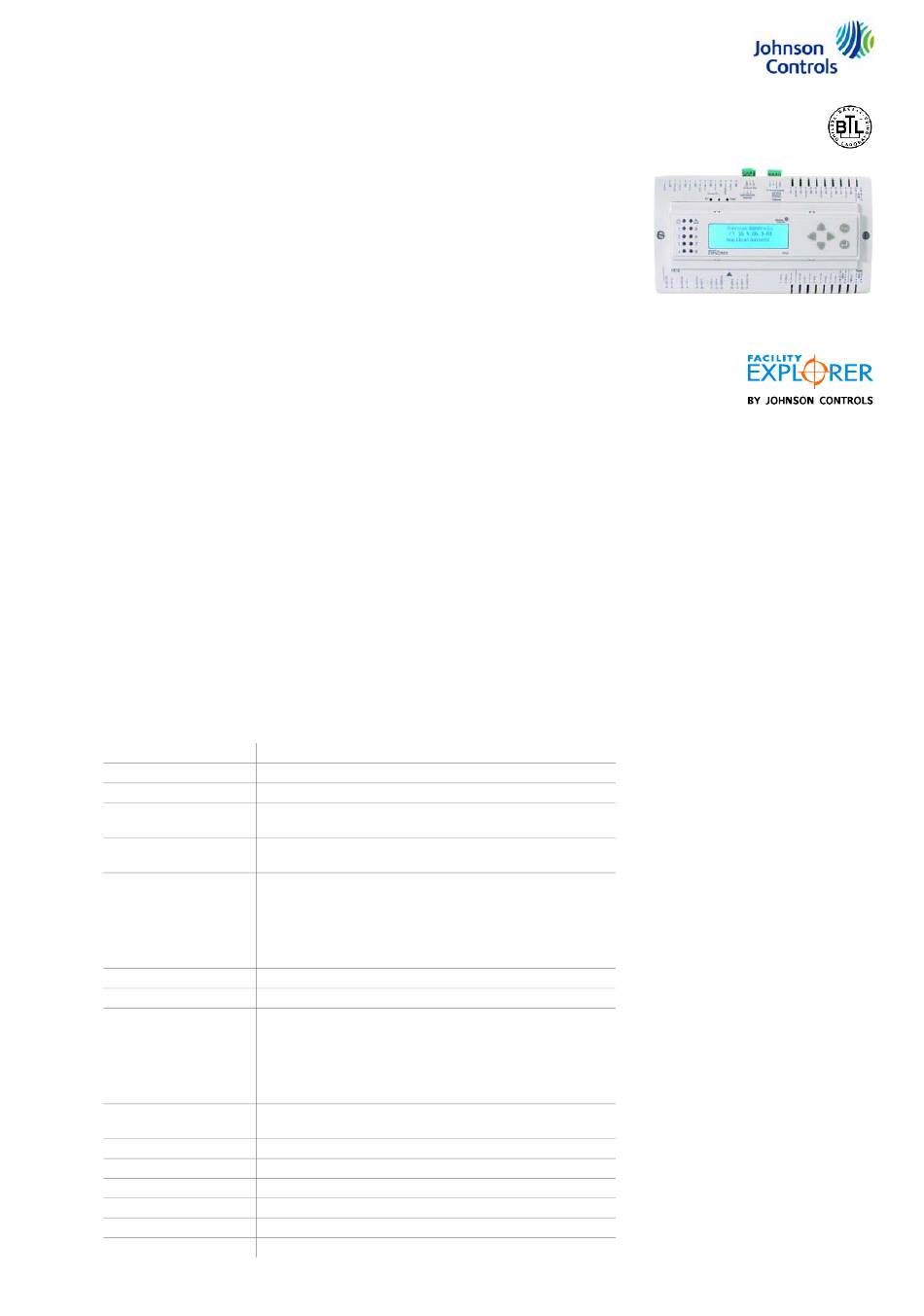

Master-Controller FX16
Anwendung
Der Master-Controller FX16 ist ein digitaler Regler aus der Produktfamilie Facility Explorer, der
für Anwendungen wie Kältemaschinen und Dachklimageräte, Raumklimageräte, RLT-Anlagen
etc. ausgelegt wurde.
Der Master-Controller FX16 kann ein Netzwerk aus Slave-Reglern der Typen FX06, FX07 und
FX14 eigenständig verwalten und überwachen. In diesem Netzwerk gilt die Architektur der ver­
teilten Anwendungen: Jeder der Slaves arbeitet eigenständig und übergibt definierte Information
an den Master-Controller. Dieser sichert dann systemübergreifend einen reibungslosen Betrieb,
indem er Netzwerkvariablen aktualisiert und verteilte Anwendungen synchronisiert. Daher ist der
Master-Controller FX16 insbesondere für Anwendungen geeignet, bei denen sich die Slaves in
verschiedenen Zonen eines Gebäudes befinden.
Für die Kommunikation mit einem BACnet
delle. Sie haben ein BTL-Listing und unterstützen die BIBBs des B-AAC-Profils und zusätzlich das
Melden von Zustandsänderungen (COV). Andere Ausführungen sind kompatibel mit dem
N2Open-Protokoll von Johnson Controls. Auch eine RS-232-Schnittstelle ist verfügbar, so dass
der Anschluss eines Modems möglich ist.
Neben den gängigen Funktionen, die einen kosteneffizienten Gebäudebetrieb ermöglichen: Ent­
halpieberechnung, Zeitprogrammierung und Gleitendes Schalten, bietet die Datenaufzeichnung
zusätzliche Ressourcen zur Analyse und späteren Optimierung des Gebäudebetriebs.
Der im FX16 integrierte Webserver macht es möglich, das der Benutzer über einen Standard-
Browser auf Datenpunkte zugreift, um sich Werte und Zustände anzusehen, Meldungen zu prüfen
oder Trenddaten auszuwerten. Alarmzustände können quittiert und Befehle abgesetzt werden.
Diese Arbeiten sind passwortgeschützt. Zusätzlich verfügt der FX16 über die Möglichkeit, wich­
tige Meldungen über E-Mail und SMS zu verschicken. Die über Trend gespeicherten Werte oder
Zustände können periodisch auch per E-Mail gesendet werden.
Der FX16 kann mit der Software FX-Tools an die jeweilige Anwendung angepasst werden. Dar­
über hinaus steht eine Bibliothek mit Standardanwendungen zur Verfügung.
Datenaufzeichnung und Meldungsverarbeitung können so konfiguriert werden, dass Alarme und
Ereignismeldungen mit einem Zeitstempel versehen, Trenddaten für Objekte über einen definier­
ten Zeitraum erfasst und exportiert werden.
Bis zu 64 zusätzliche Eingänge und Ausgänge können dem FX16 durch den Anschluss des Schnitt­
stellenmodules LP-XT91D00-000C und der Erweiterungsmodule LP-XP91D0x-00C hinzugefügt
werden.
Technische Daten
24 V AC, ±15 %, 50 bis 60 Hz
Betriebsspannung
Leistungsaufnahme 15 VA nominal bei Maximallast
Innterne Sicherung 2 A, 250 V
Anschlüsse Schraubverbinder (Standard) oder Klemmverbinder (s. Zubehör)
für 1,5 mm
Analogeingänge 6 Analogeingänge, 0-20 / 4-20 mA oder 0-10 V (10 mA max)
konfigurierbar als aktive oder passive Eingänge
Pt1000: -50 °C bis +600 °C, Ni1000,
Fühlertypen
A99: -40 bis +100 °C
TM‐1100, RS‐1100: Raumtemperaturfühler
TS‐9104, TE‐9100‐8502, NTC‐Fühler: -10 bis +100 °C
HT‐9100: Feuchtemessumformer 0 bis 10 V DC,
P499: Druckmessumformer 0 bis 10 V DC
Digitaleingänge 8 Digitaleingänge, potenzialfrei
Analogausgänge 4 Analogausgänge, 0 bis 10 V DC, max. 1,5 mA
Digitalausgänge 9 Relais oder 4 Relais und 5 Triacs (s. Bestellangaben)
wie folgt:
DO1 bis DO3 =
DO4 bis DO8 =
DO9 = einpoliger Wechselkontakt NC 8(3) A, 250 V Relais
Umgebungsbedingungen -40 bis +60 °C, 10 bis 95 % r.F., n. kondensierend
Integriertes Anzeigemodul arbeitet nicht unter -20 °C
-40 bis +70 °C, 10 bis 95 % r.F., n. kondensierend
Lagerbedingungen
Schutzart IP20 (nach DIN EN 60529)
Abmessungen (BxHxT) 215 x 142 x 49 (66 bei integriertem Anzeigemodul) mm
Gewicht 0,74 kg
Richtlinien EMV-Richtlinie 2004/108/EG (DIN EN 61000-6-x), DIN EN 60730
Zeichnungsteil ab Seite 3
© 11.2013 Johnson Controls Systems & Service GmbH
Elektronischer Produktkatalog MSR-Geräte Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten
®
-kompatiblen Netzwerk gibt es entsprechende Mo­
2
max.
einpoliger Schließer 8(3) A, 250 V
einpoliger Schließer 5(3) A Relais
oder 0,5 A / 24 V AC Triacs

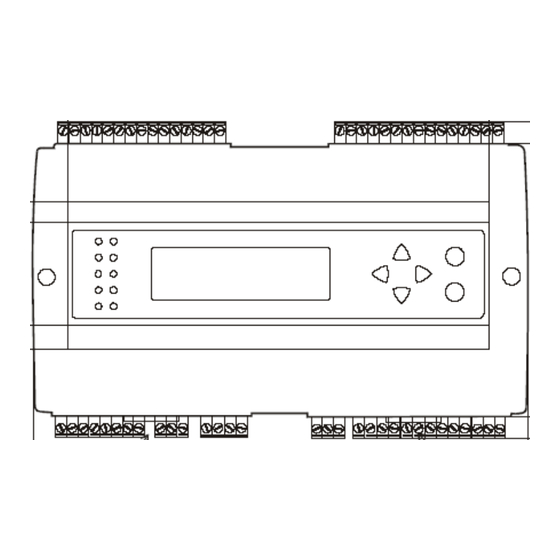

Master-Controller FX16
mit integriertem Display (MUI)
1
