Skalenarten
Anzeigeskalen geben den aktuellen Wert und Zustand verknüpfter Objekte wieder. Wenn Sie ein einzelnes oder
mehrere Objekte im Navigationsbaum auswählen und eine Skala per Drag and Drop in die Arbeitsfläche
verschieben, erzeugt das Grafikprogrammeine Skala pro Objekt und verknüpft jedes Symbol mit einem Objekt.
In der folgenden Tabelle sehen Sie die im Grafikprogramm verfügbaren Skalen.

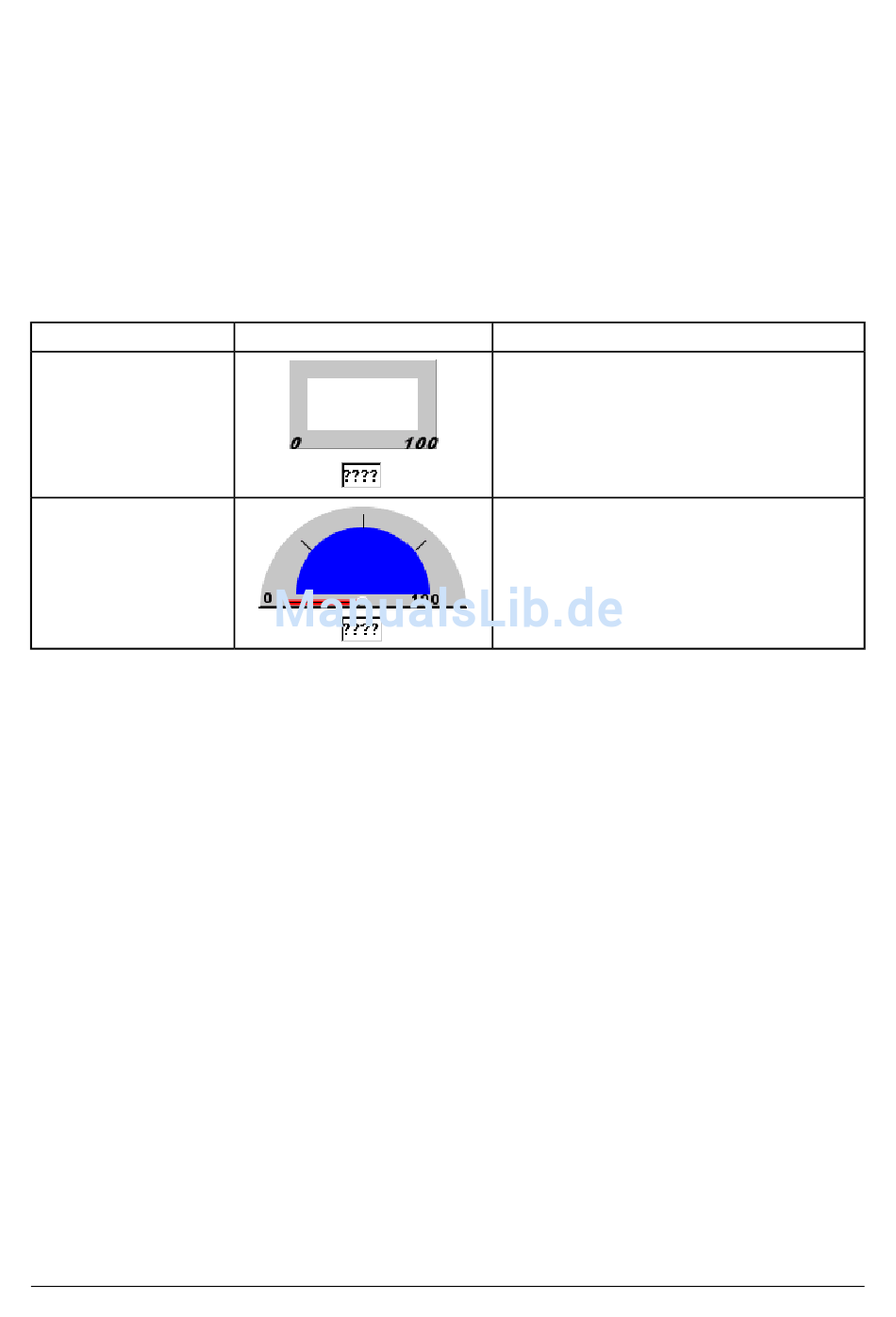

Tabelle 327: Skalen
Skalentyp
Analoge Füllstandsanzeige
(Balkendiagramm)
Skalenanzeige
Analoge Füllstandsanzeige (Balkendiagramm)
Das Symbol für die analoge Füllstandsanzeige zeigt den aktuellen Wert eines Objekts an, in dem sich die Länge
des Balkens in der Anzeige ändert. Der aktuelle Wert wird in einer Werteanzeige als Zahl angegeben. Durch
die Farbe des Balkens und die Hintergrundfarbe des Anzeigefelds wird der Zustand des verknüpften Objekts
angezeigt. Wir empfehlen die Verwendung der analogen Füllstandsanzeige in Verbindung mit analogen Objekten.
Der Bereich für Mindest- und Höchstwerte der Balkenanzeige kann festgelegt werden. Wenn Sie keine Mindest-
und Höchstwerte festlegen, wird standardmäßig 0 als Mindestwert und 100 als Höchstwert angezeigt. In einer
Werteanzeige unter dem Balken ist der Wert des verknüpften Objekts als Zahl sichtbar. Analoge
Füllstandsanzeigen können vertikal oder horizontal konfiguriert werden. Informationen zum Ändern der Ausrichtung
der analogen Füllstandsanzeige finden Sie unter
Im Anzeigemodus scheint das Anzeigefeld änderbar zu sein, dies ist jedoch nicht der Fall. Sie können auswählen,
ob die Farbe des Anzeigefeldhintergrunds den Zustand des verknüpften Objekts anzeigen soll und, ob die
physikalischen Einheiten auch sichtbar sein sollen. Doppelklicken Sie auf das Symbol, um eine Lupenansicht
des verknüpften Objekts anzuzeigen. Durch einen Rechtsklick rufen Sie das Dialogfeld für einen Befehl auf.
Skalenanzeige
Die Skalenanzeigen geben den aktuellen Wert eines verknüpften Objekts durch die Position eines Zeigers auf
einer Skala wieder. In einem Anzeigefeld wird der aktuelle Wert als Zahl mit Einheiten angegeben und der
Zustand des verknüpften Objekts angezeigt. Wir empfehlen die Verwendung der Skalenanzeige in Verbindung
mit analogen Objekten.
Sie können die Mindest- und Höchstwerte des Skalenbereichs festlegen. Wenn Sie keine Mindest- und
Höchstwerte festlegen, wird standardmäßig 0 als Mindestwert und 100 als Höchstwert angezeigt.
Im Anzeigemodus wird die Skalenanzeige als runde Skala mit einem Zeiger angezeigt, der den Wert des
verknüpften analogen Objekts darstellt. Eine Werteanzeige unter der Skala zeigt den numerischen Wert des
verknüpften Objekts an. Doppelklicken Sie auf die Skalenanzeige, um eine Lupenansicht des verknüpften Objekts
anzuzeigen. Durch einen Rechtsklick rufen Sie das Dialogfeld für einen Befehl auf.
Metasys® Liegenschaftsportal : Menü Einfügen
Symbol
Skalen:
Animation
Der Balken bewegt sich, um den Wert des verknüpften
Objekts darzustellen.
Die Nadel in einer Skala bewegt sich, um den Wert
des verknüpften Objekts darzustellen.
Füllstandsanzeige.
