5 Alarmzustand:
Meldungsverzög(erung)
6 Ende des
Meldungsverzögerungsintervall
2. Ventilator hat einen Einschaltbefehl erhalten, funktioniert aber nicht - In der folgenden Abbildung hat
ein Ventilator einen Einschaltbefehl erhalten, kann aber aufgrund eines Problems nicht anlaufen. Wenn in
diesem Fall der Binärausgang dem Ventilator den Einschaltbefehl gibt, ändert sich der Normalzustand des
Binäreingang auf Ein, und die Referenz Verzögerungszeit beginnt zu laufen. Die Eingangsreferenz des
Binäreingangs ändert sich hier allerdings nie auf Ein, da der Ventilator sich nicht einschaltet. Daher startet
auch der Timer Alarmzustand: Meldungsverzög nicht. Wenn das beim Attribut Alarmzustand: Referenz
Verzögerungszeit festgelegte Intervall abgelaufen ist, geht der Binäreingang in einen Alarmzustand über.

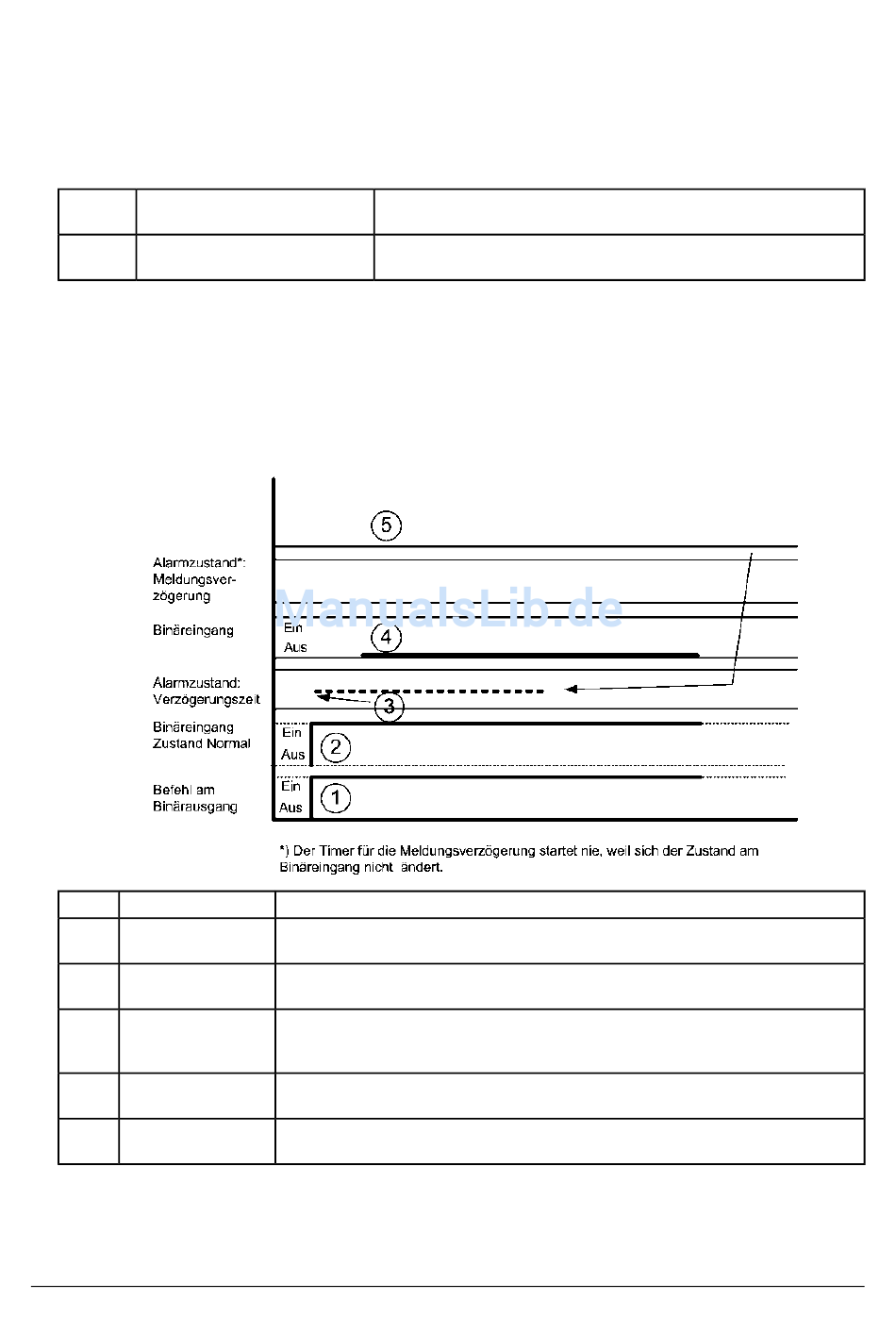

Abbildung 42: Ventilator hat einen Einschaltbefehl erhalten, funktioniert aber nicht
Nummer Name
1 Befehle für das Objekt
BO
2 Binäreingang (BI)
Normalzustand
3 Alarmzustand:
Referenz
Verzögerungszeit
4 Binäreingang (BI)
5 Alarmzustand:
Meldungsverzög(erung)
Attribute der Funktionserweiterung Analogmeldung
Die Funktionserweiterung Analogmeldung
Einzelheiten hierzu finden Sie unter
Metasys® Liegenschaftsportal : Menü Aktion
Wenn das Intervall Meldungsverzögerung startet, dann wechselt der
Binäreingang auf Ein.
Binäreingang wird analysiert, ob eine Alarmbedingung vorliegt.
Benutzeraktion
Ventilator wird durch einen BO auf Ein geschaltet.
Normalzustand des Binäreingangs wechselt auf Ein
Intervall der Referenz Verzögerungszeit startet, wenn das Attribut Normalzustand des
Binäreingangs auf Ein wechselt.
Während des Intervalls Referenz Verzögerungszeit wechselt der Binäreingang nicht
auf Ein, da es ein Problem mit dem Ventilator gibt.
Am Ende der Meldungsverzögerung wird der Binäreingang überprüft, und es wird ein
Alarmzustand festgestellt.
enthält auch die allgemeinen Objektattribute desMetasys Systems.
Allgemeine Objektattribute.
