Der Funktionsbaustein Span funktioniert auch für den umgekehrten Bereich (wenn der Obere Ausgang niedriger
ist als der Untere Ausgang). Weitere Informationen zur Bearbeitung der Funktionsbausteine vom Typ Span
finden Sie unter Funktionsbausteine im Bearbeitungsmodus
Kategorie Timing
Funktionsbausteine der Kategorie Timing haben einen Eingang und einen Ausgang, und sie werden allgemein
benutzt, um Rückführungsschleifen zu unterbrechen.
Zur Kategorie Timing gehören auch der
Weitere Informationen zur Bearbeitung der Funktionsbausteine der Kategorie Timing finden Sie unter
Funktionsbausteine im Bearbeitungsmodus
Funktionsbaustein TMR (Timer)
In dieser Tabelle sind die Komponenten des Funktionsbausteins TMR beschrieben:
Tabelle 234: Funktionsbaustein TMR (Timer)
Ausgang Beschreibung
IN Eingang
RS Zurücksetzen (Reset). Bricht den Timer ab. Zurücksetzen gilt nicht für Timer vom Typ Min Einschaltzeit
oder Min Ausschaltzeit. Benutzen Sie ein binäres Objektattribut für das Zurücksetzen
(1,0=Zurücksetzen aktiv, 0,0=Zurücksetzen inaktiv).
Das LCT enthält fünf unterschiedliche Timertypen. Jeder Typ verwendet einen Parameter Dauer (Aktivitätszeit
des Timers) und eine eindeutige Funktion, um den Wert am Ausgang zu erzeugen. Die unterschiedlichen
Timertypen werden nachfolgend aufgelistet. Klicken Sie auf den Namen des jeweiligen Timers, um eine
Beschreibung und bildliche Darstellung der Funktionsweise des Timers anzuzeigen.
• Funktion Impulstimer
• Timerfunktion Einschaltverzögerung
• Timerfunktion Ausschaltverzögerung
• Timerfunktion Min Einschaltzeit
• Timerfunktion Min Ausschaltzeit
Weitere Informationen über das Setzen der Dauer und des Timertyps finden Sie unter
bearbeiten.
Metasys® Liegenschaftsportal : Menü Einfügen

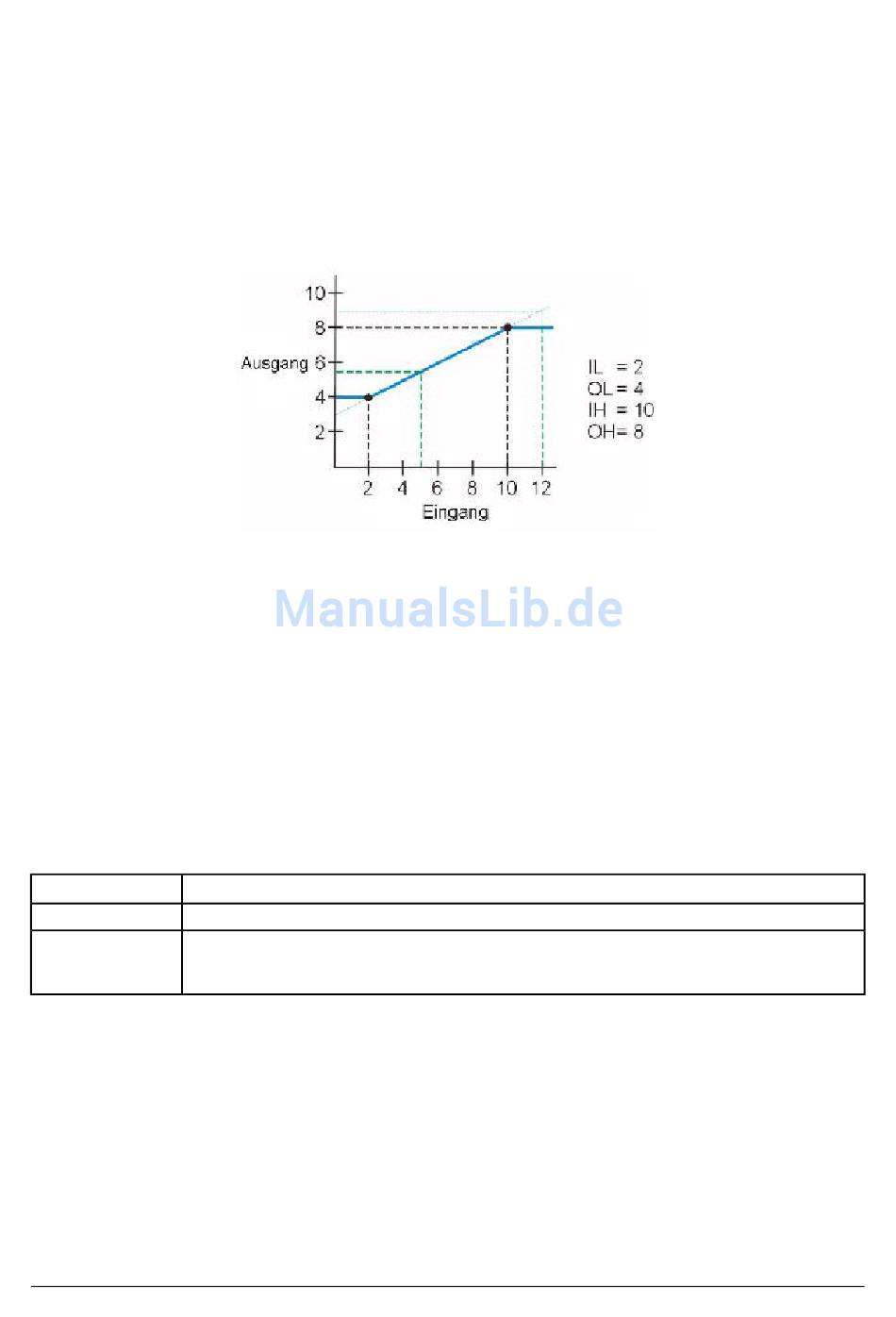

Abbildung 52: Funktionsbaustein Span Beispiel 2
Funktionsbaustein TMR (Timer)
bearbeiten.
bearbeiten.
und der Zeit.
Funktionsbaustein Timing
