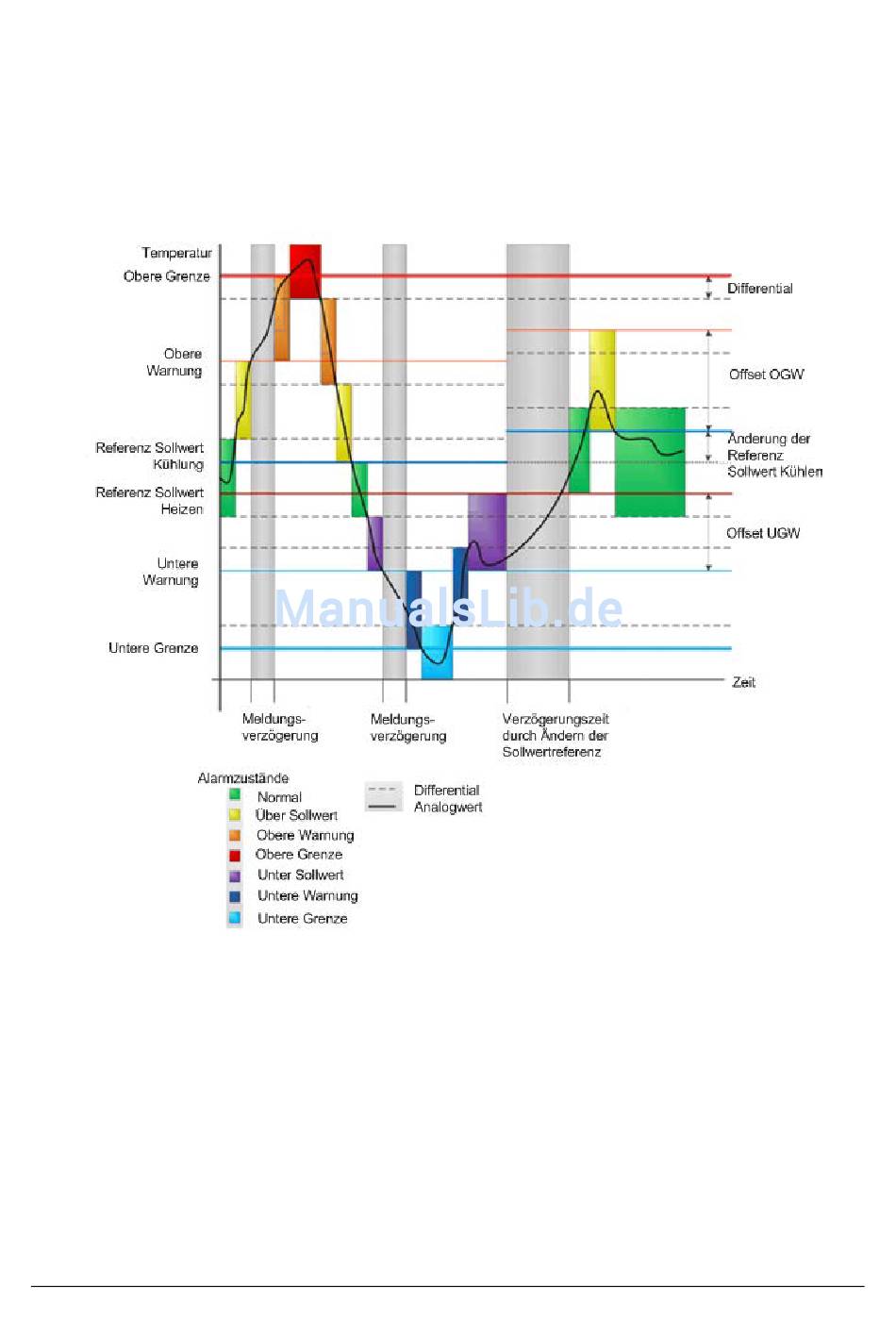

Abbildung 44: Heizung/Kühlung Sollwertmodus
Abbildung 44 zeigt, wie sich der Aktuelle Wert in einer Analogmeldung ändert.
Die Verzögerungszeit startet, wenn sich der Wert der Referenz Sollwert Kühlung oder Referenz Sollwert Heizung
ändert. Da der Eingang am Ende der Zeitspanne unter Referenz Verzögerungszeit im Zustand Untere Warnung
ist, zeigt der Aktuelle Wert ebenfalls den Zustand Untere Warnung an.
Die Meldungsverzögerungszeit startet, wenn der Aktuelle Wert vom Zustand Normal, Oberhalb Sollwert oder
Unterhalb Sollwert in irgendeinen Zustand Warnung oder Grenze wechselt, oder der Wert des Attributs
Befehlsreferenz sich ändert. Alle anderen Zustandswechsel werden sofort gemeldet.
Attribute der Funktionserweiterung MS-Meldung
Die Funktionserweiterung MS-Meldung enthält auch die allgemeinen Objektattribute desMetasys Systems.
Ausführliche Informationen finden Sie unter Allgemeine Objektattribute.
In der nachfolgenden Tabelle sind die spezifischen Attribute der Funktionserweiterung MS-Meldung angegeben.
Klicken Sie auf den Attributnamen in der Tabelle, um die Beschreibung des Attributs aufzurufen.
