Beispiele für die Meldungsverzögerung bei MS-Objekten
Wenn die Funktionserweiterung Melden an binäre Objekte angehängt wird, empfehlen wir, die
Funktionserweiterung Melden an einen
(BO) einen Einschaltbefehl erhält, wird der Befehl durch die Befehlsreferenz des Binäreingangs registriert.
Dadurch wird der Timer Alarmzustand: Referenz Verzögerung ausgelöst, und der Normalzustand des dazu
gehörigen Binäreingangs ändert sich. Der Referenzeingang des Binäreingangs sollte sich ändern und vor Ablauf
der beim Attribut Alarmzustand: Referenz Verzögerung festgelegten Dauer dem neuen Normalzustand
entsprechen. Wenn dies nicht eintritt, geht der Binärausgang nach Ablauf der Referenz Verzögerungszeit sofort
in den Alarmzustand über. Wenn sich der Referenzeingang des Binäreingangs ändert und den neuen
Normalzustand annimmt, startet der Timer Alarmzustand: Meldungsverzögerung. Der Timer Alarmzustand:
Meldungsverzögerung verzögert nicht die Übertragung einer vorher generierten Meldung. Er verzögert die
Analyse des Objekts Binäreingang im Hinblick auf eine Alarmbedingung so lange, bis die Zeit der
Meldungsverzögerung verstrichen ist. Nachdem die Meldungsverzögerung verstrichen ist, wird der Binäreingang
auf das Vorliegen von Alarmbedingungen geprüft.
Wenn beispielsweise ein Binärausgang (BO) einen Ventilator steuert und ein Binäreingang mit der
Funktionserweiterung Melden den BO als Eingangsreferenz verwendet, gibt es zwei mögliche Bedingungen,
auf die sich die Verzögerungstimer für den Alarmzustand auswirken können:
1. Ventilator ist eingeschaltet und läuft normal – In der folgenden Abbildung hat ein Ventilator einen
Einschaltbefehl erhalten und läuft normal. Wenn in diesem Fall der Binärausgang dem Ventilator den
Einschaltbefehl gibt, ändert sich der Normalzustand des Binäreingang auf Ein, und die Referenz
Verzögerungszeit beginnt zu laufen. Innerhalb des festgelegten Timerintervalls der Referenzverzögerung
ändert sich die Eingangsreferenz des Binäreingangs zu Ein, und die Meldungsverzögerung beginnt zu laufen.
Nachdem die Referenzverzögerungszeit und die Meldungsverzögerung verstrichen sind, wird der Binärausgang
auf das Vorliegen von Alarmbedingungen geprüft.
Nummer Name
1 Befehle für das Objekt BO
2 Binäreingang (BI) Normalzustand
3 Alarmzustand: Referenz
Verzögerungszeit
4 Binäreingang (BI)
Metasys® Liegenschaftsportal : Menü Aktion
Objekt Binäreingang

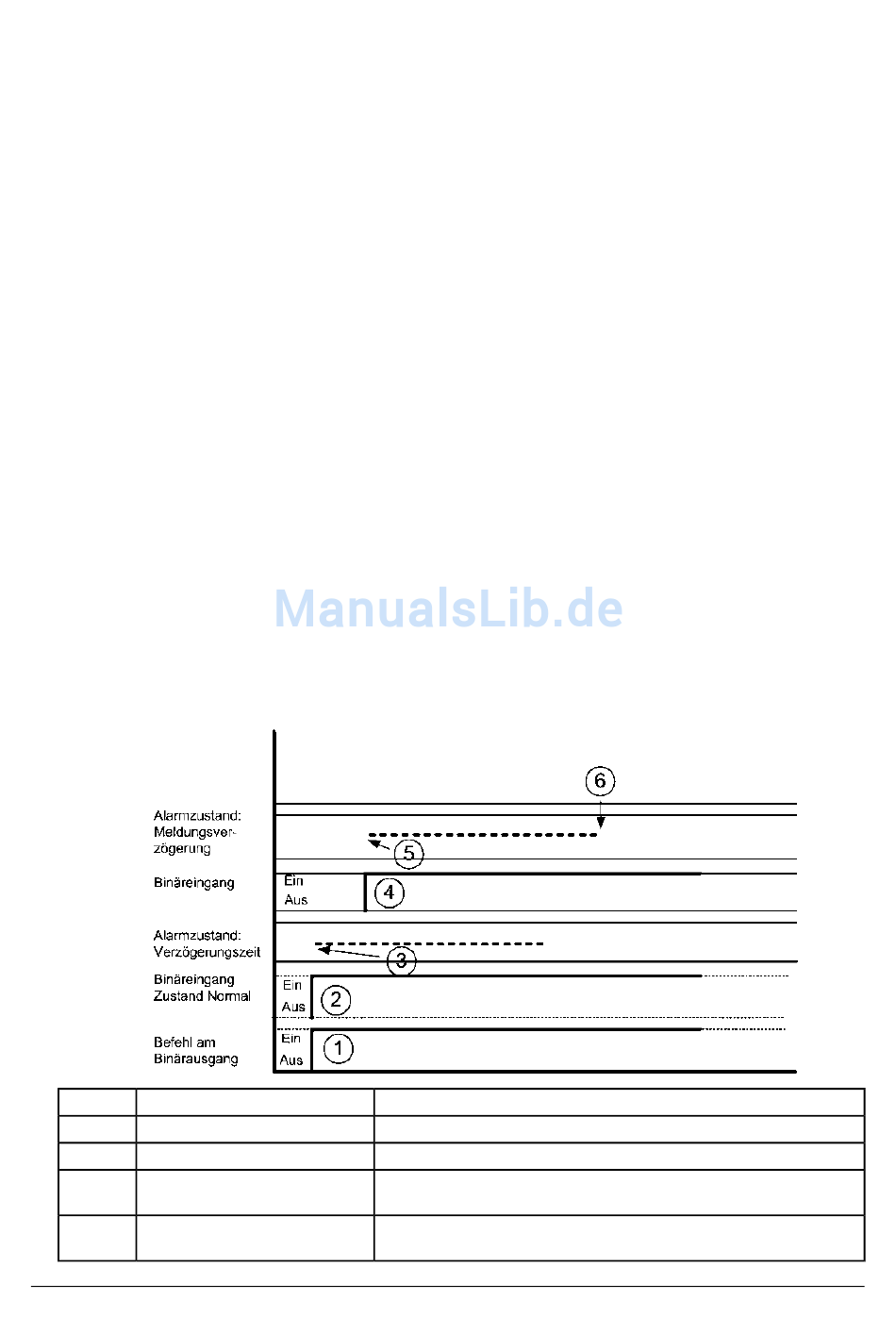

Abbildung 41: Ventilator ist eingeschaltet und läuft normal
Benutzeraktion
Ventilator wird durch einen BO auf Ein geschaltet.
Normalzustand des Binäreingangs wechselt auf Ein
Intervall der Referenz Verzögerungszeit startet, wenn das Attribut
Normalzustand des Binäreingangs auf Ein wechselt.
Während das Intervall der Referenz Verzögerungszeit läuft, wechselt
der Binäreingang auf Ein
(BI) anzuhängen. Wenn ein Objekt Binärausgang
