Konzepte für Graphics+
Graphics+ Anzeige
Die Grafiken erscheinen im Navigationsbaum als unabhängige Objekte. Sie können auf die Grafiken in einer
Analyseübersicht, im Meldungsfenster oder über die Registerkarte Zugeordnete Grafik bei einem Regler/Feldgerät
zugreifen. Das Symbol
Anzeigesteuerung in der oberen linken Ecke der aktiven Arbeitsfläche. Benutzen Sie diese Anzeigesteuerung,
um eine Grafik zu zoomen oder zu schwenken. Sie können aus der Anzeigesteuerung auch das Trendmodul
starten. Weitere Hinweise zur
Anzeigesteuerung.
Tabelle 340: Komponenten der Anzeigesteuerung
Nummer
Name
1
Reduziert
2
An Fenster anpassen
(mittleres Rechteck)
3
Zoom-Ball mit Zoom-Ring
4
Schwenken aktivieren/ deaktivieren
5
Verschieben (4 Pfeile)
6
Aktuelle Zoomstufe
7
Zoommodus aktivieren/deaktivieren
8
Menü Werkzeuge
Metasys® Liegenschaftsportal : Menü Einfügen
identifiziert eine Graphics+ Grafik. Wenn Sie die Grafik öffnen, dann erscheint eine
Abbildung 73
und
Tabelle 340

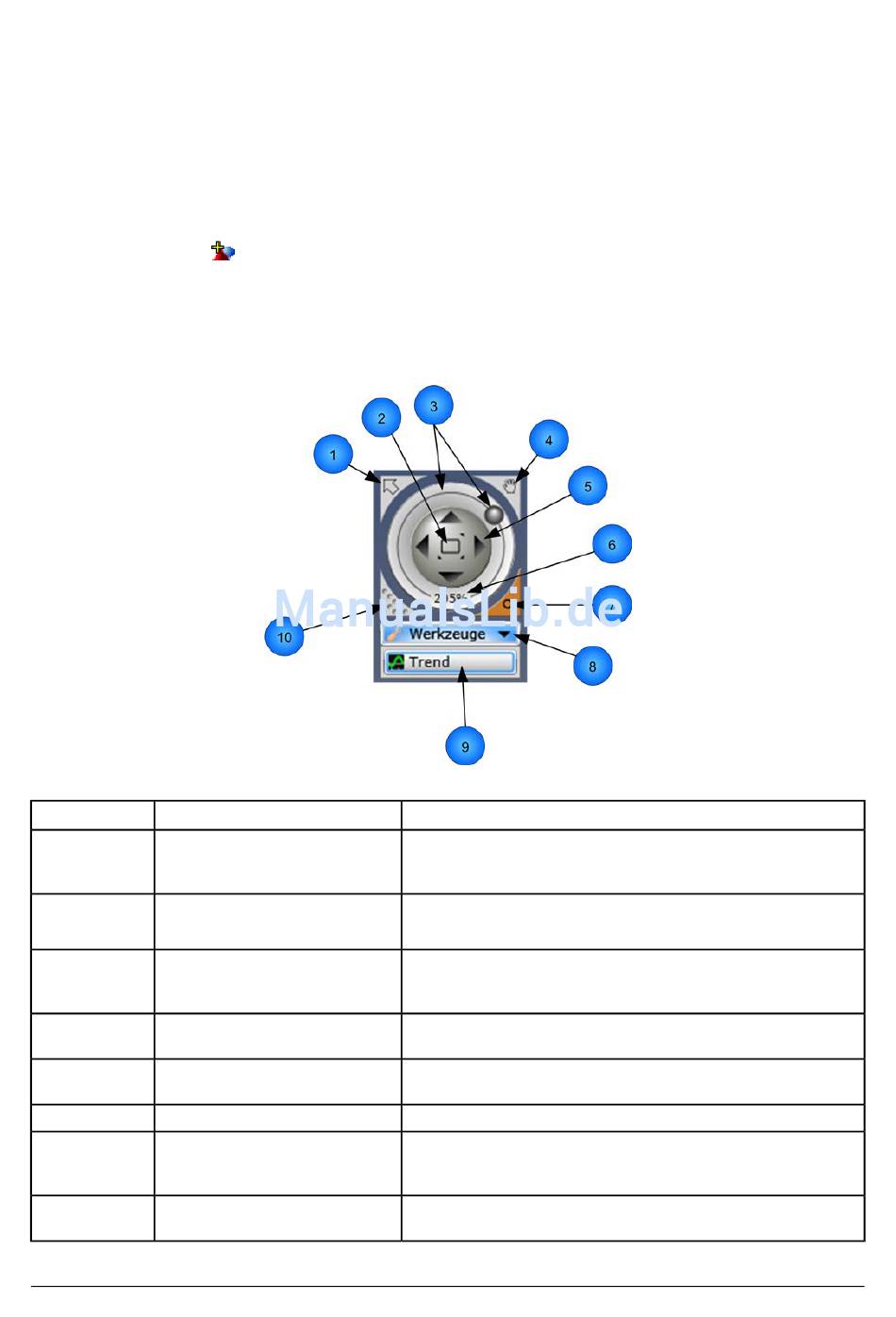

Abbildung 73: Anzeigesteuerung für Graphics+
Beschreibung
Blendet die Anzeigesteuerung aus. Anschließend erscheint ein
dünner Pfeil, mit dem Sie die Anzeigesteuerung wiederherstellen
können.
Verändert die Größe der Grafik, damit Sie in die Arbeitsfläche passt.
Ermöglicht die Grafik zu zoomen, indem der Ball im Uhrzeigersinn
(vergrößern) und gegen den Uhrzeigersinn (verkleinern) um den
Ring herum verschoben wird.
Aktiviert oder deaktiviert das Schwenken der Grafik in der
Arbeitsfläche.
Ermöglicht die Grafik in festgelegten Schritten nach rechts, links,
oben und unten zu verschieben.
Zeigt den aktuellen Vergrößerungsgrad an.
Aktiviert oder deaktiviert einen manuellen Zoom (Vergrößerungsglas),
der es ermöglicht die Grafik neu zu zentrieren und zu vergrößern
oder verkleinern.
Zeigt eine Liste von Werkzeugen an. Zur Zeit ist nur das Trendmodul
verfügbar.
finden Sie bei der Beschreibung der
631
