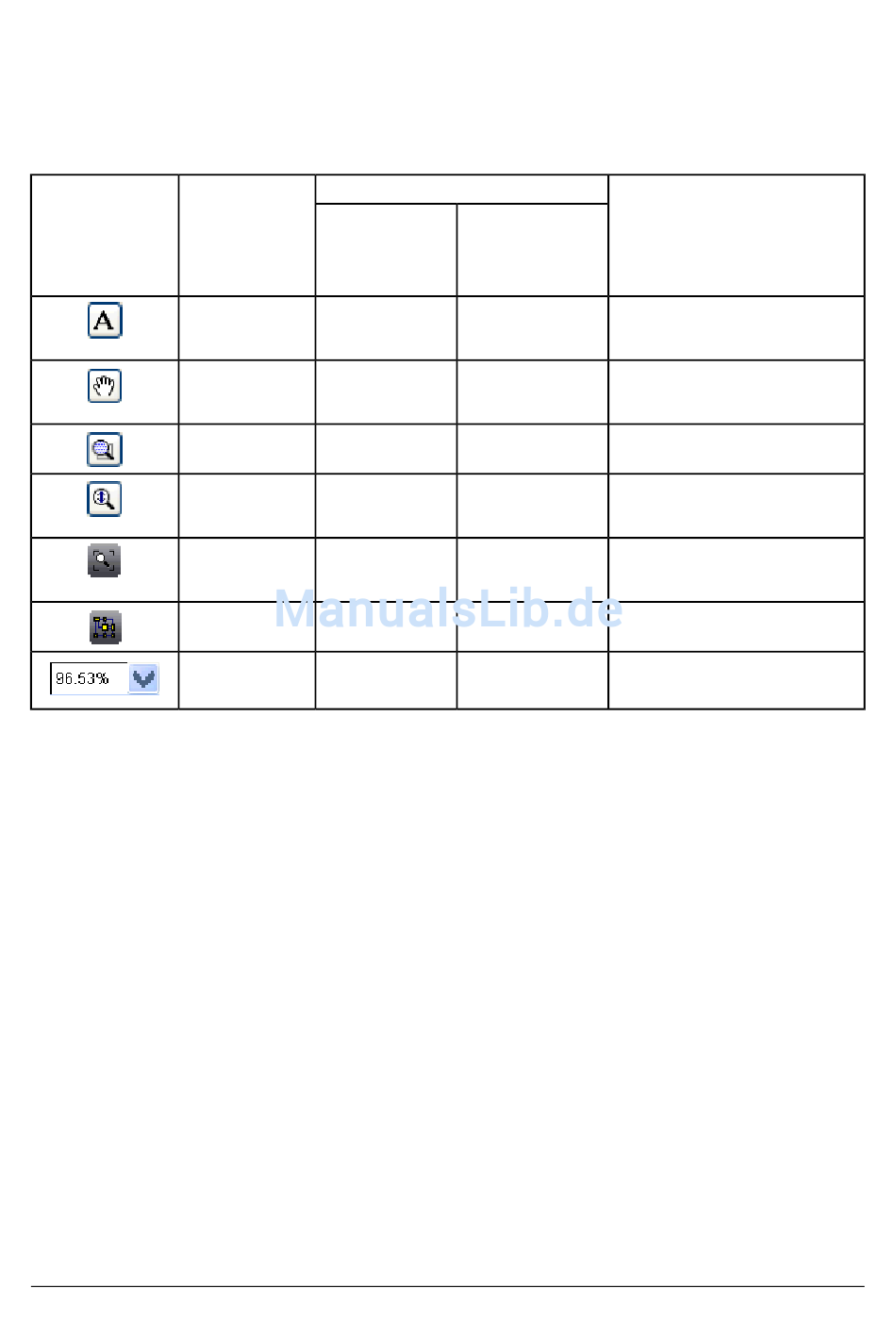

Tabelle 325: Elemente in der Werkzeugleiste im Bearbeitungs- und Anzeigemodus
Symbol
Beschreibung
(Standardsymbole
für Windows
werden nicht
aufgeführt)
Marquee-Zoom
Interaktiver Zoom
Zoomauswahl
Statisches Hintergrundbild
Hintergrundbilder sind statische Bilder, die im Hintergrund einer Grafik angezeigt werden. Hintergrundbilder sind
zum Beispiel Bilder von Gebäuden, Lageplänen, mechanische Anlagen usw., die sich auf die Liegenschaft oder
die Funktion der in der Grafik abgebildeten Anlage beziehen. Neue Grafiken erhalten standardmäßig einen
grauen Hintergrund. Sie können ein Hintergrundbild in den Grafikformaten SVG, SVGZ oder JPEG einfügen.
Mithilfe gängiger Grafikprogramme oder Grafikbibliotheken können Sie SVG/SVGZ-Hintergrundbilder erstellen.
Wir empfehlen für die Erstellung von Hintergrundbildern die Standard- oder Professional-Version von Microsoft
Vision 2003, 2007 oder 2012 (32 Bit) und AGSL. Alternativ ist der Einsatz von Microsoft Visio 2002 in Verbindung
mit Graphics Stencil Library (GSL) möglich. SVGZ- und SVG-Bilder müssen im positiven Bereich erstellt werden
(Quadrant 1 auf der positiven X- und der positiven Y-Achse).
Hintergrundbilder im JPG-Format werden normalerweise mit Kameras oder Scannern erstellt. Die Größe eines
UGT-Hintergrunds im JPG-Format kann nicht angepasst werden. Wenn ein Teil der Grafikarbeitsfläche nicht
vom JPG-Bild ausgefüllt wird, so wird sie grau angezeigt.
Verfügbare Hintergründe können über das Symbol Hintergrundbild wählen in der
werden.
Informationen zum Bearbeiten eines vorhandenen Hintergrundbilds finden Sie unter
Grafiken erzeugen
Grafikdateien sollten im Liegenschaftsleiter gespeichert werden. Der Liegenschaftsleiter bietet einen einheitlichen
Zugangspunkt sowie die Kontrolle des Netzwerkverkehrs. Der Liegenschaftsleiter ermöglicht ein gemeinsames
Nutzen von Informationen und minimiert gleichzeitig den Netzwerkverkehr.
Metasys® Liegenschaftsportal : Menü Einfügen
Bearbeitungs-
modus
Text
Schwenken
Per Zoom an
Fenstergröße
anpassen
Überblick
Verfügbar im Modus:
Anzeige modus
X
X
X
X
X
X
X
X
X
X
X
X
X
Aktion
Wandelt den Mauszeiger in einen
Textzeiger um, der das Erstellen
eines Textfelds ermöglicht.
Wandelt den Mauszeiger in eine
Hand um, mit dem Sie ein Diagramm
schwenken können.
Ermöglicht das Vergrößern eines
Bereichs.
Vergrößert bzw. verkleinert eine
Grafik, wenn Sie die Maustaste
gedrückt halten.
Passt das Diagramm an die
Fenstergröße an.
Zeigt einen Überblick über die
gesamte Grafik in einem Fenster.
Bestimmen Sie die prozentuale
Vergrößerung des Diagramms.
Werkzeugleiste
aufgerufen
Hintergrundbild
bearbeiten.
612
