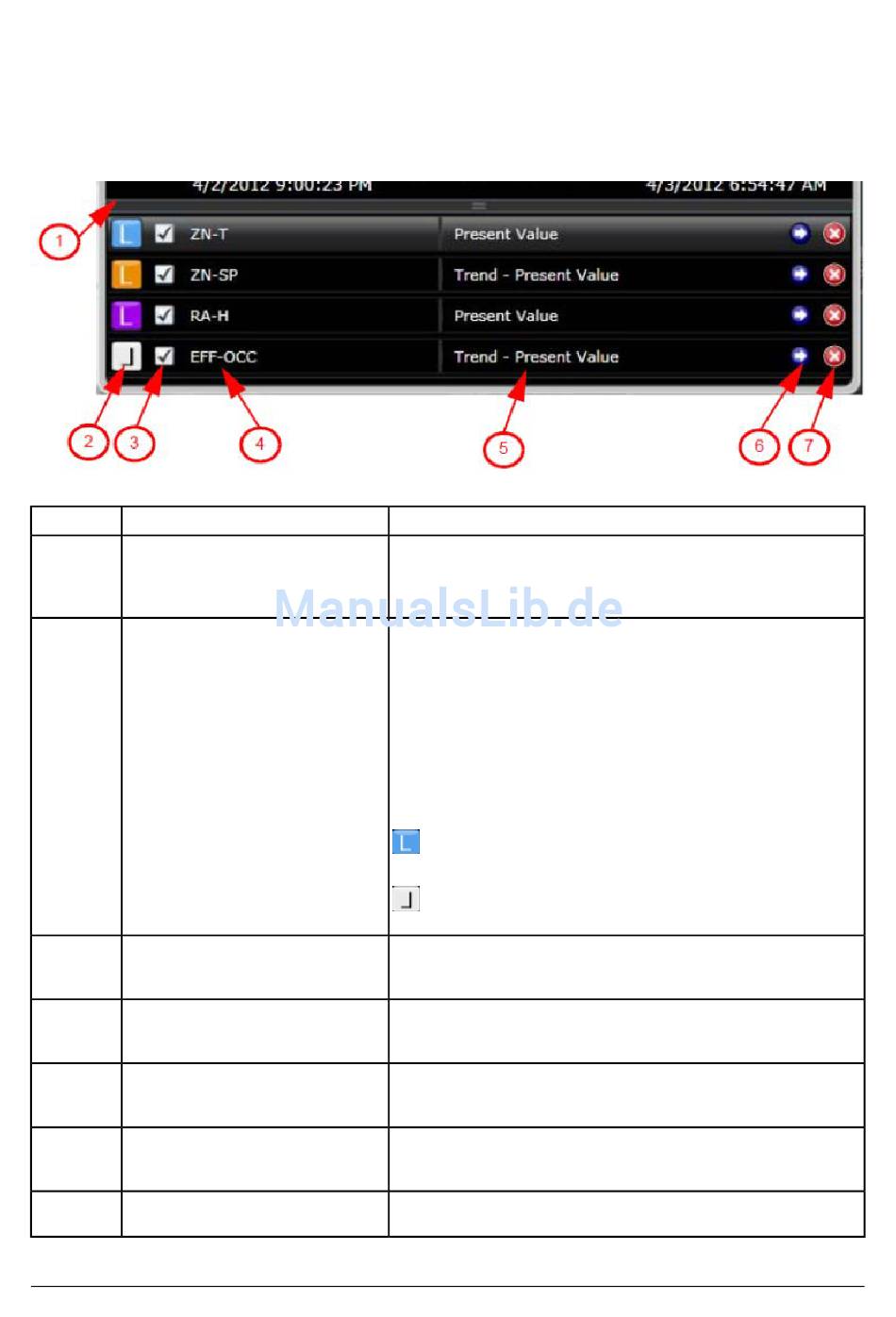

Abbildung 78: Legendenfunktionen im Graphics+ Trendmodul
Tabelle 342: Komponenten in der Legende des Trendmoduls
Zahl Name
1 Trennlinie zur Legende
2 Symbole der Legende
3 Trend anzeigen/abblenden
4 Objektname
5 Trendobjekt
6 Navigation
7 Löschen
Metasys® Liegenschaftsportal : Menü Einfügen
Beschreibung
Verändert die Größe, die für die Legende zur Verfügung steht.
Bewegen Sie die Trennlinie an den unteren Rand, oder machen Sie
einen Doppelklick darauf, um die Legende abzublenden und mehr
Platz für die Anzeige des Diagramms zur Verfügung zu haben.
Zeigt sowohl die Farbe als auch die y-Achse, die benutzt werden, um
die Trenddaten für das Trendobjektattribut in dieser Reihe der Legende
anzuzeigen. Die Farbe eines Legendensymbols entspricht auch der
Farbe, mit der die Werte des Trendobjekts oben im Diagramm
angezeigt werden, so dass Sie die Informationen aus der Legende
einfach mit der Informationen im Diagramm in Beziehung setzen
können.
Vier voreingestellte Trendlinienfarben werden verwendet: blau, orange,
violett und weiß. Die Farben können nicht angepasst werden. Folgende
Symbole werden verwendet:
Das nach vorne gerichtete L zeigt, dass die linke Y-Achse für
diese Trendserie benutzt wird; es werden numerische Werte angezeigt
Das nach hinten gerichtete L zeigt, dass die rechte Y-Achse für
diese Trendserie benutzt wird; es werden Zustandswerte angezeigt.
Bestimmt, welches Objekt zur Zeit im Diagramm angezeigt wird. Klicken
Sie auf das Kästchen, um die Trenddaten anzuzeigen oder
abzublenden.
Zeigt den Namen des Objekts, dessen Trenddaten angezeigt werden.
Wenn Sie auf den Objektnamen (oder die Objektreihe) klicken, wird
die entsprechende Linie im Diagramm farblich hervorgehoben.
Zeigt den Namen des Trends, der im Diagramm angezeigt wird. Wenn
es für das Objekt mehrere Trends gibt, dann erscheint ein Listenfeld,
aus dem Sie dann auswählen können.
Navigiert aus dem Trendmodul und aus der Grafik heraus und öffnet
die Trenddaten für das Attribut. Diese Schaltfläche ist abgeblendet,
wenn Sie nicht autorisiert sind, das Objekt zu sehen.
Löscht das Objekt, dessen Trenddaten aufgezeichnet werden, und
die zugehörigen Daten aus dem Trendmodul.
