Informationen zum Anbinden von Skalenanzeigen finden Sie unter
Dynamische Einblendungen
Dynamische Symbole zeigen den Zustand verknüpfter Objekte an. Wenn Sie ein einzelnes oder mehrere Objekte
im Navigationsbaum auswählen und ein dynamisches Symbol per Drag and Drop in die Arbeitsfläche verschieben,
erstellt das Grafikprogramm ein Symbol pro Objekt und verknüpft jedes Symbol mit einem Objekt.
Zu den dynamischen Einblendungen zählen die Symbole, die Sie in der nachfolgenden Tabelle sehen:

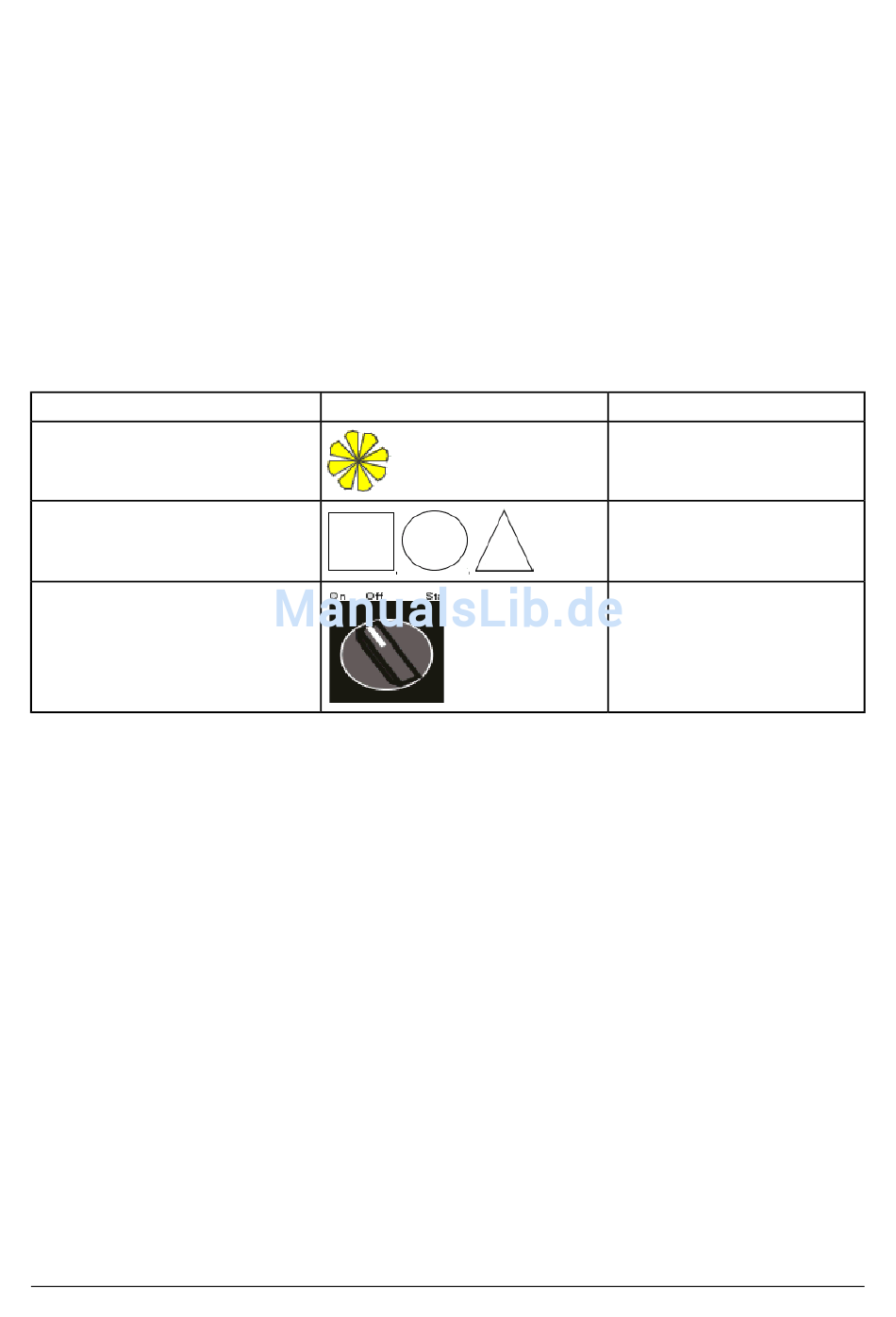

Tabelle 328: Dynamische Einblendungen
Dynamik
Ventilatore
Grundlegende grafische Formen
(Rechteck, Kreis und Dreieck)
Schalter (2- oder 3-stufig)
Ventilatore
Ventilatorsymbole rotieren, wenn sie mit einem Objekt verknüpft sind. Mit diesen dynamischen Komponenten
können Sie Animationen für die Ventilatoren oder Pumpen im Hintergrundbild einrichten. Sie haben die Möglichkeit,
ein Rotieren im und gegen den Uhrzeigersinn zu konfigurieren. Wir empfehlen den Einsatz von Ventilatoren bei
binären Objekten.
Wenn das verknüpfte Objekt im Anzeigemodus den Wert 0 hat, steht der Ventilator in der Anzeige still. Wenn
das verknüpfte Objekt einen Wert größer 0 hat, drehen sich die Ventilator- oder Pumpenflügel in der Anzeige.
Die
Farbe
des Ventilators und der Pumpe zeigt den Zustand des verknüpften Objekts an (rot = Aus, grün = Ein).
Wenn der Ventilator rotiert, das verknüpfte Objekt im Zustand Normal oder Unzuverlässig ist und das Gerät, in
dem sich das verknüpfte Objekt befindet, online ist, wird die Farbe des Ventilators auf die Farbe gesetzt, die in
den Anlagenvoreinstellungen für den Zustand Ein definiert ist. Wenn der Ventilator nicht rotiert, das verknüpfte
Objekt im Zustand Normal oder Unzuverlässig ist und das Gerät, in dem sich das verknüpfte Objekt befindet,
online ist, wird die Farbe des Ventilators auf die Farbe gesetzt, die in den Anlagenvoreinstellungen für den
Zustand Aus definiert ist. Wenn keines dieser Szenarien angewendet werden kann, wird die Farbe des Ventilators
durch die Zustandsfarben definiert, die in den Anlagenvoreinstellungen angegeben sind.
Durch einen Doppelklick auf ein Ventilatorsymbol im Anzeigemodus wird die Lupenanzeige des verknüpften
Objekts aufgerufen. Mit einem Rechtsklick rufen Sie das Dialogfeld für einen Befehl auf.
Informationen zum Verknüpfen von Ventilatoren finden Sie unter
Grundlegende grafische Formen
Grundlegende grafische Formen zeigen den Zustand des verknüpften Objekts an. Jede Form kann mit einem
analogen, binären oder MS-Objekt verknüpft werden. Die Symbole (Rechteck, Dreieck und Kreis) können
vergrößert bzw. verkleinert werden.
Metasys® Liegenschaftsportal : Menü Einfügen
Symbol
Skalen:
Skalenanzeige.
Animation
Die Ventilator-/Pumpenflügel drehen
sich oder stehen still.
Farben ändern sich.
Schalterposition ändert sich.
Dynamische Einblendungen:
Ventilatore.
616
