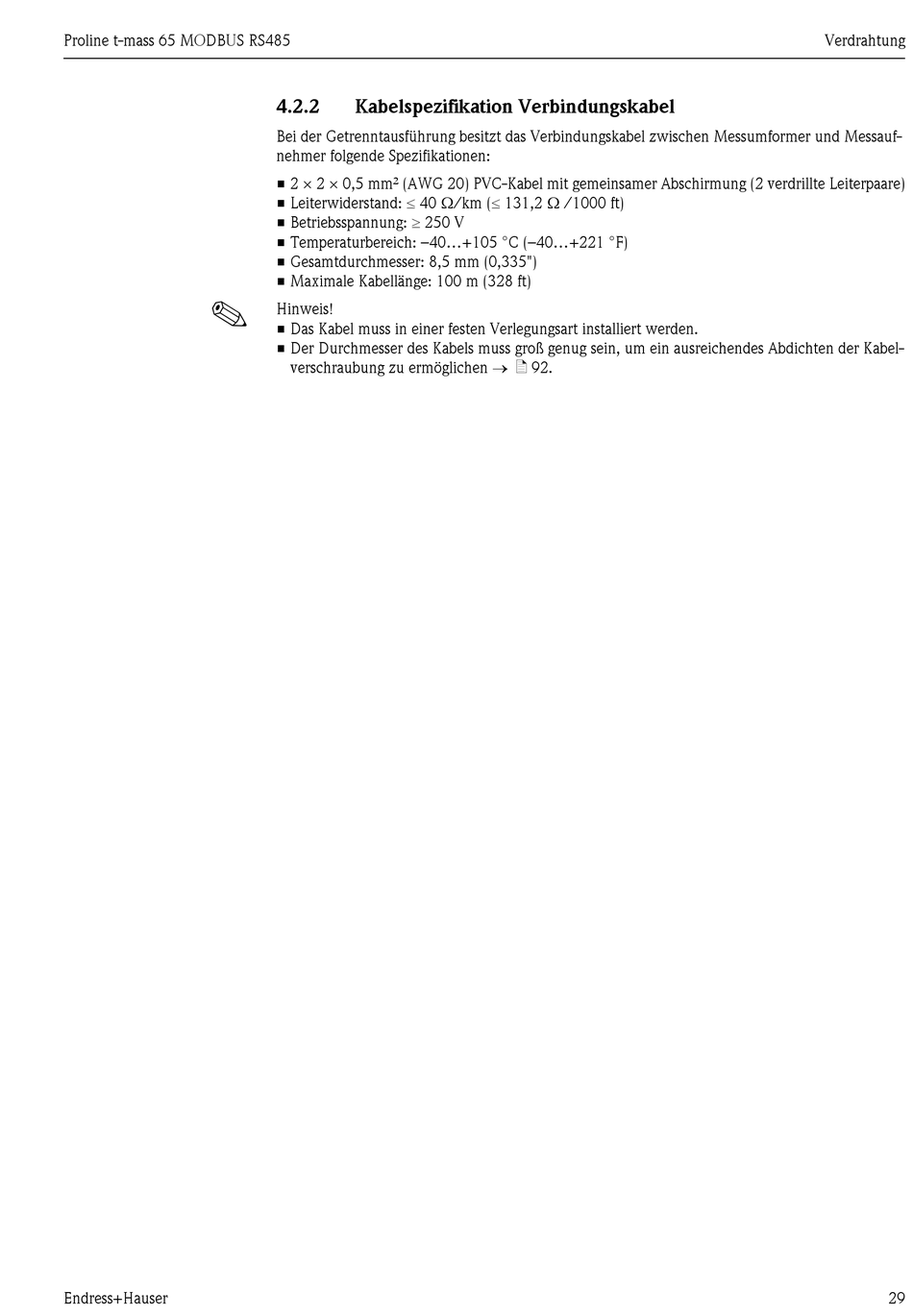

4.2.2

Kabelspezifikation Verbindungskabel

Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
• 2 × 2 × 0,5 mm² (AWG 20) PVC-Kabel mit gemeinsamer Abschirmung (2 verdrillte Leiterpaare)
• Leiterwiderstand:  40 /km ( 131,2  /1000 ft)
• Betriebsspannung:  250 V
• Temperaturbereich: –40...+105 °C (–40...+221 °F)
• Gesamtdurchmesser: 8,5 mm (0,335")
• Maximale Kabellänge: 100 m (328 ft)
Hinweis!
• Das Kabel muss in einer festen Verlegungsart installiert werden.
• Der Durchmesser des Kabels muss groß genug sein, um ein ausreichendes Abdichten der Kabel-
verschraubung zu ermöglichen  ä 92.
