4.2
Anschluss der Getrenntausführung
4.2.1
Anschluss Verbindungskabel Messaufnehmer/-umformer
Hinweis!
• Die Getrenntausführung ist zu erden. Messaufnehmer und -umformer müssen dabei am gleichen
Potentialausgleich ( å 12, d) angeschlossen werden.
• Es dürfen immer nur Messaufnehmer und -umformer mit der gleichen Seriennummer (siehe
Typenschild) miteinander verbunden werden. Wird dies beim Anschluss nicht beachtet, können
Kommunikationsprobleme auftreten.
Vorgehensweise
1.
Die Deckel der Anschlussklemmenräume (a/b) entfernen.
2.
Verbindungskabel (c) durch die entsprechenden Kabeleinführungen legen.
3.
Messaufnehmer und -umformer gemäß elektrischem Anschlussplan verdrahten:
å 12 oder Anschlussbild im Deckel des Anschlussklemmenraums
4.
Den jeweiligen Kabelschirm (e/f) anschliessen.
5.
Verschraubungen der Kabeleinführungen fest anziehen.
6.
Die Deckel der Anschlussklemmenräume (a/b) wieder aufschrauben.
c
b
d

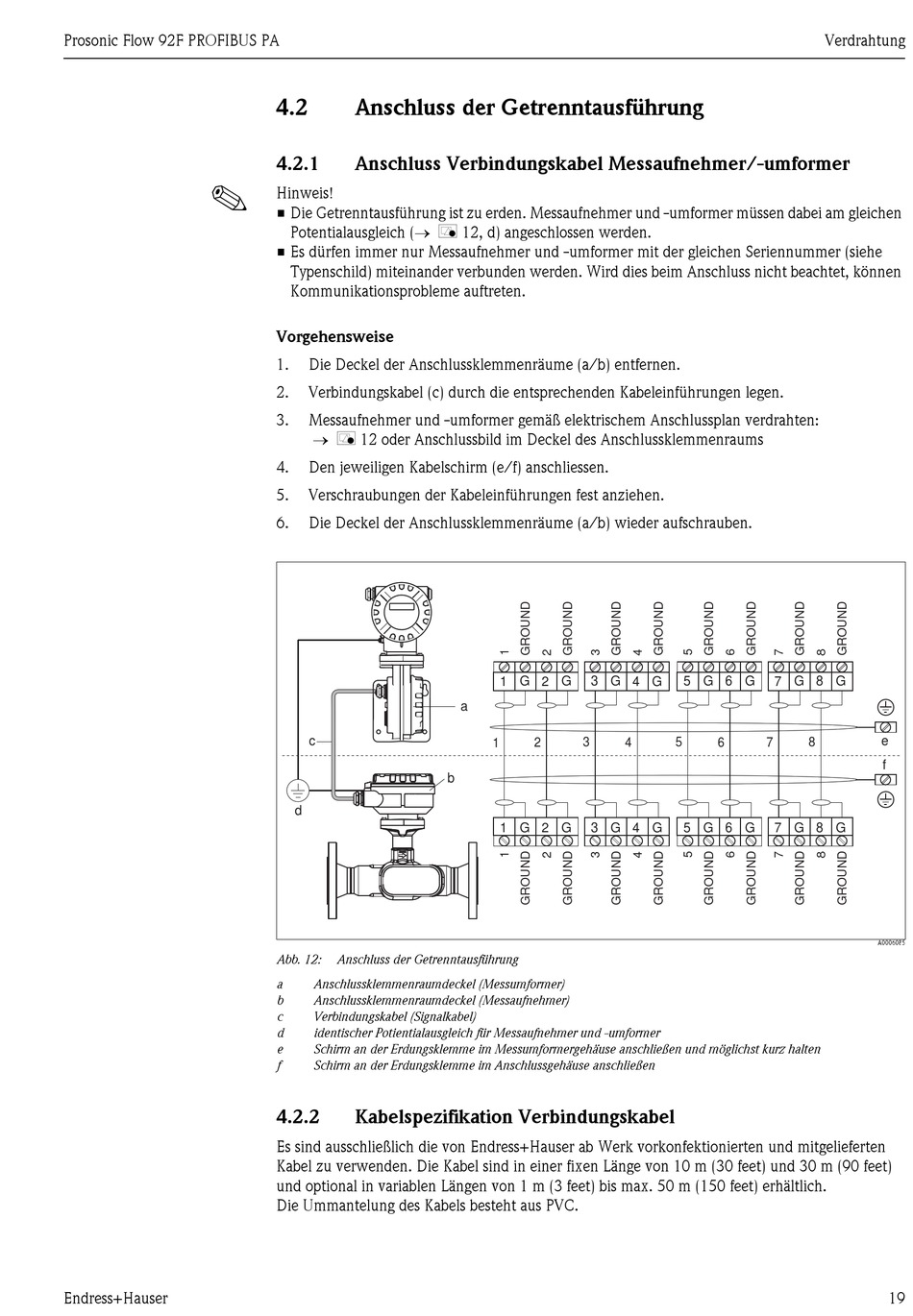

Abb. 12:
Anschluss der Getrenntausführung
a
Anschlussklemmenraumdeckel (Messumformer)
b
Anschlussklemmenraumdeckel (Messaufnehmer)
c
Verbindungskabel (Signalkabel)
d
identischer Potientialausgleich für Messaufnehmer und -umformer
e
Schirm an der Erdungsklemme im Messumformergehäuse anschließen und möglichst kurz halten
f
Schirm an der Erdungsklemme im Anschlussgehäuse anschließen
4.2.2
Kabelspezifikation Verbindungskabel
Es sind ausschließlich die von Endress+Hauser ab Werk vorkonfektionierten und mitgelieferten
Kabel zu verwenden. Die Kabel sind in einer fixen Länge von 10 m (30 feet) und 30 m (90 feet)
und optional in variablen Längen von 1 m (3 feet) bis max. 50 m (150 feet) erhältlich.
Die Ummantelung des Kabels besteht aus PVC.
1 G 2 G
3 G 4 G
a
2
3
4
1
1 G 2 G
3 G 4 G
Verdrahtung
5 G 6 G
7 G 8 G
5
6
7
8
5 G 6 G
7 G 8 G
e
f
A0006085
