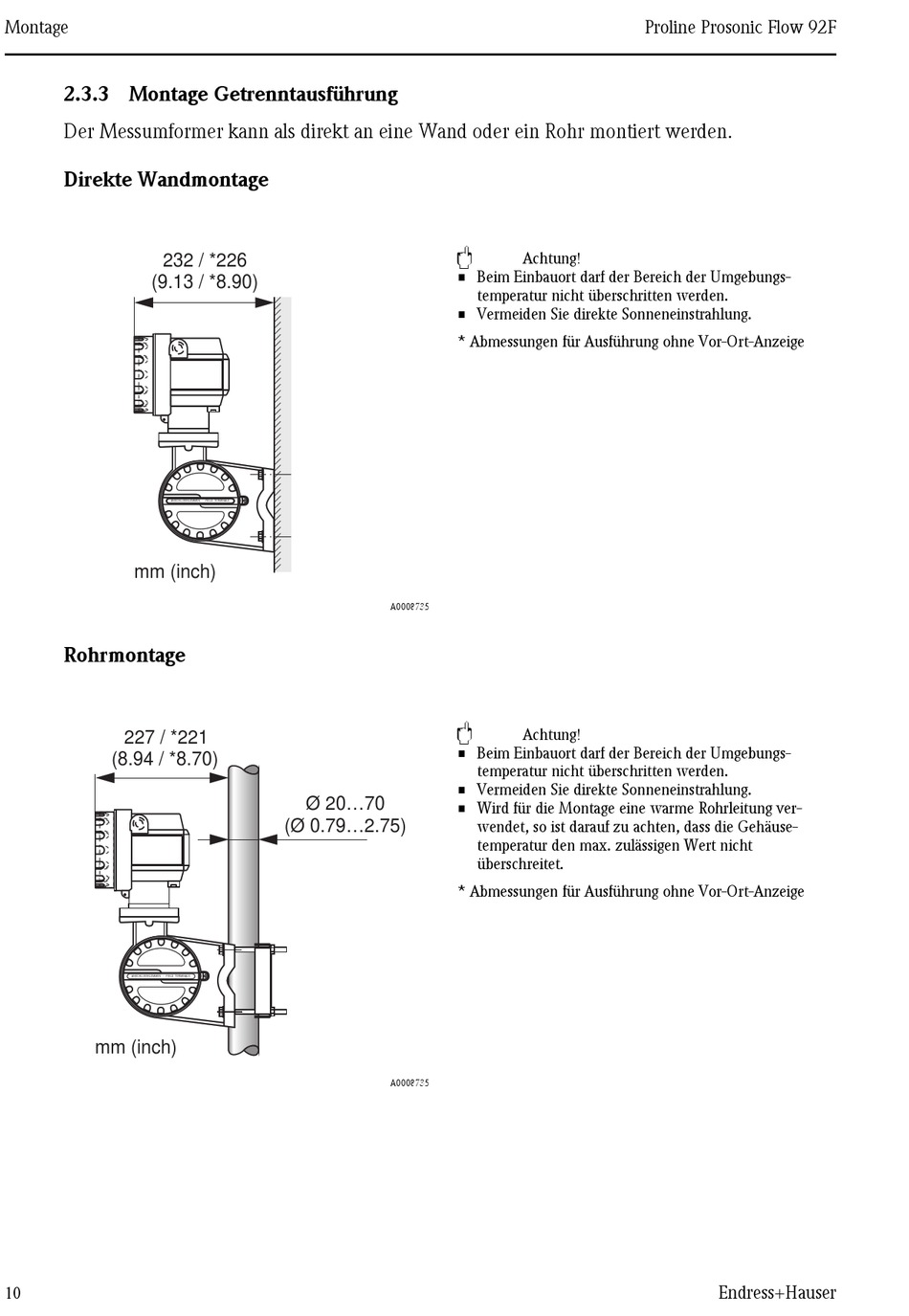

Montage
2.3.3 Montage Getrenntausführung
Der Messumformer kann als direkt an eine Wand oder ein Rohr montiert werden.

Direkte Wandmontage

232 / *226
(9.13 / *8.90)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
mm (inch)
Rohrmontage
227 / *221
(8.94 / *8.70)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
mm (inch)
10
A0008735
Ø 20...70
(Ø 0.79...2.75)
A0008735
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungs-
temperatur nicht überschritten werden.
• Vermeiden Sie direkte Sonneneinstrahlung.
* Abmessungen für Ausführung ohne Vor-Ort-Anzeige
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungs-
temperatur nicht überschritten werden.
• Vermeiden Sie direkte Sonneneinstrahlung.
• Wird für die Montage eine warme Rohrleitung ver-
wendet, so ist darauf zu achten, dass die Gehäuse-
temperatur den max. zulässigen Wert nicht
überschreitet.
* Abmessungen für Ausführung ohne Vor-Ort-Anzeige
