MANAGER+DCS 3.0X I

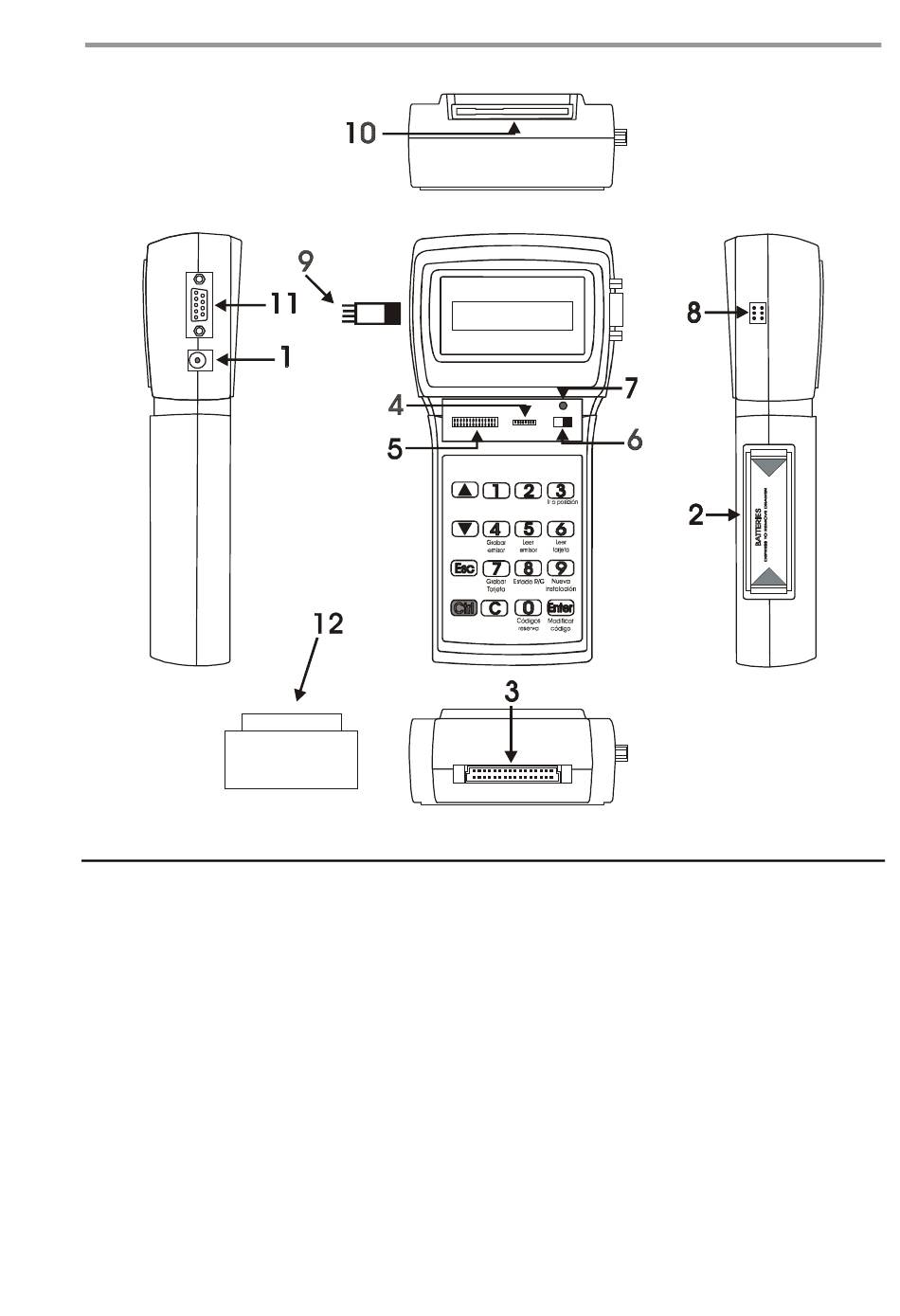

1.2 Erklärende Skizze des MANAGER+DCS
1. Anschluß externes Speisegerät 9V –DC (der innere Stecker ist negativ)
2. Unterbringung Batterien 4 x 1.5 V
3. Anschluß Speichermodul der Anlagen
4. Anschluß Speicherkarten der Empfänger und Miniempfänger
5. Anschluß Speicherkarte Maxiempfänger
6. Stromversorgungsschalter
7. LED-Anzeige, Batterie auf niedrigem Niveau
8. Anschluß an Sender
9. Anschlußadapter für Sender
10. Anschluß an Chipkarten
11. Anschluß des Typs RS-232 an den PC
12. Speichermodul des tragbaren Programmierers
6
