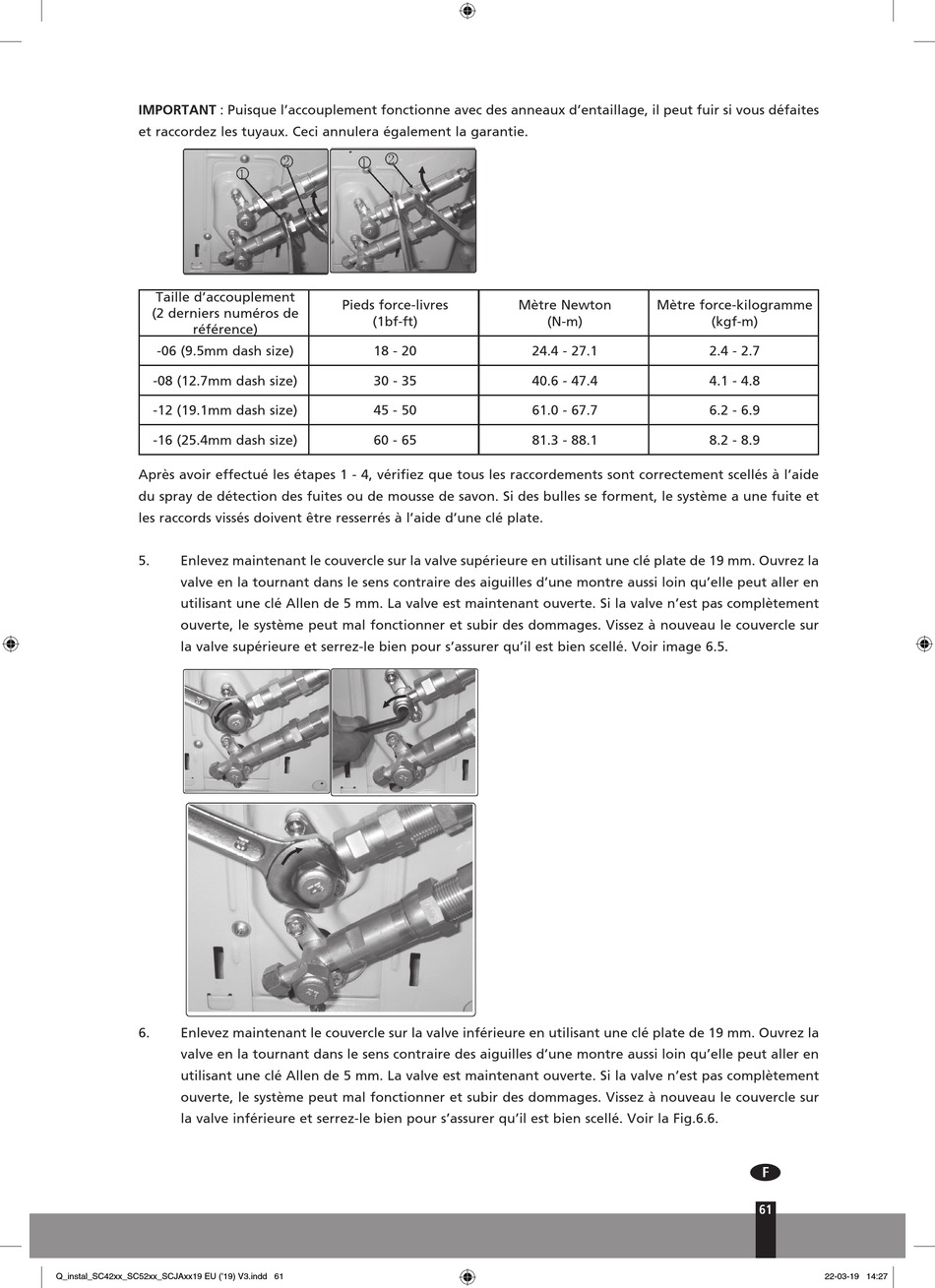

Qlima SC42 Serie Installationshandbuch Seite 61

IMPORTANT : Puisque l'accouplement fonctionne avec des anneaux d'entaillage, il peut fuir si vous défaites
et raccordez les tuyaux. Ceci annulera également la garantie.
Taille d'accouplement
(2 derniers numéros de
référence)
-06 (9.5mm dash size)
-08 (12.7mm dash size)
-12 (19.1mm dash size)
-16 (25.4mm dash size)
Après avoir effectué les étapes 1 - 4, vérifiez que tous les raccordements sont correctement scellés à l'aide
du spray de détection des fuites ou de mousse de savon. Si des bulles se forment, le système a une fuite et
les raccords vissés doivent être resserrés à l'aide d'une clé plate.
5. Enlevez maintenant le couvercle sur la valve supérieure en utilisant une clé plate de 19 mm. Ouvrez la
valve en la tournant dans le sens contraire des aiguilles d'une montre aussi loin qu'elle peut aller en
utilisant une clé Allen de 5 mm. La valve est maintenant ouverte. Si la valve n'est pas complètement
ouverte, le système peut mal fonctionner et subir des dommages. Vissez à nouveau le couvercle sur
la valve supérieure et serrez-le bien pour s'assurer qu'il est bien scellé. Voir image 6.5.
6. Enlevez maintenant le couvercle sur la valve inférieure en utilisant une clé plate de 19 mm. Ouvrez la
valve en la tournant dans le sens contraire des aiguilles d'une montre aussi loin qu'elle peut aller en
utilisant une clé Allen de 5 mm. La valve est maintenant ouverte. Si la valve n'est pas complètement
ouverte, le système peut mal fonctionner et subir des dommages. Vissez à nouveau le couvercle sur
la valve inférieure et serrez-le bien pour s'assurer qu'il est bien scellé. Voir la Fig.6.6.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 61
Pieds force-livres Mètre Newton
(1bf-ft)
18 - 20
30 - 35
45 - 50
60 - 65
Mètre force-kilogramme
(N-m)
24.4 - 27.1
40.6 - 47.4
61.0 - 67.7
81.3 - 88.1
(kgf-m)
2.4 - 2.7
4.1 - 4.8
6.2 - 6.9
8.2 - 8.9
3
