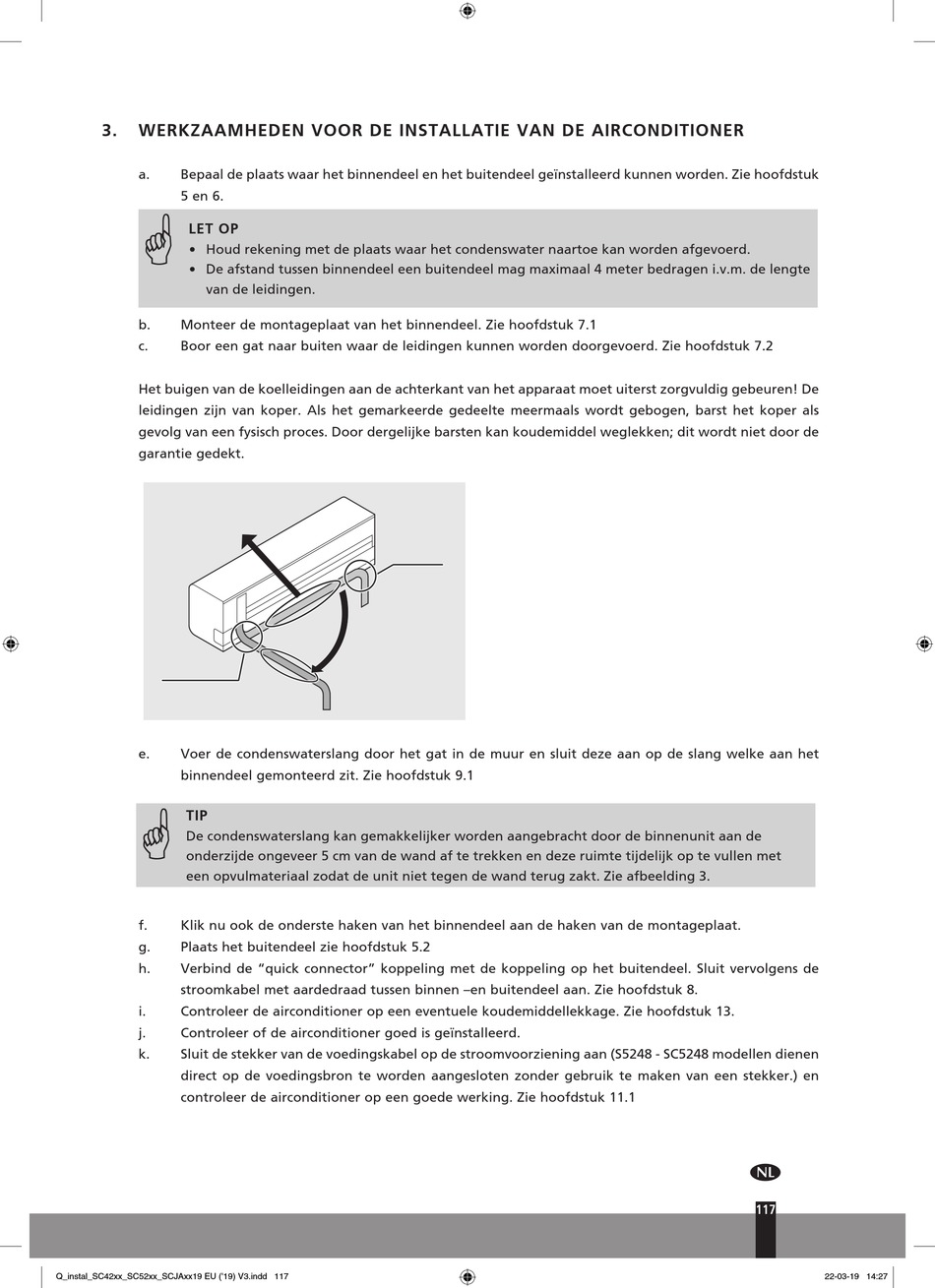

3. W ERKZAAMHEDEN VOOR DE INSTALLATIE VAN DE AIRCONDITIONER
a. Bepaal de plaats waar het binnendeel en het buitendeel geïnstalleerd kunnen worden. Zie hoofdstuk
5 en 6.
G
LET OP
• Houd rekening met de plaats waar het condenswater naartoe kan worden afgevoerd.
• De afstand tussen binnendeel een buitendeel mag maximaal 4 meter bedragen i.v.m. de lengte
van de leidingen.
b. Monteer de montageplaat van het binnendeel. Zie hoofdstuk 7.1
c. Boor een gat naar buiten waar de leidingen kunnen worden doorgevoerd. Zie hoofdstuk 7.2
Het buigen van de koelleidingen aan de achterkant van het apparaat moet uiterst zorgvuldig gebeuren! De
leidingen zijn van koper. Als het gemarkeerde gedeelte meermaals wordt gebogen, barst het koper als
gevolg van een fysisch proces. Door dergelijke barsten kan koudemiddel weglekken; dit wordt niet door de
garantie gedekt.
e. Voer de condenswaterslang door het gat in de muur en sluit deze aan op de slang welke aan het
binnendeel gemonteerd zit. Zie hoofdstuk 9.1
G
TIP
De condenswaterslang kan gemakkelijker worden aangebracht door de binnenunit aan de
onderzijde ongeveer 5 cm van de wand af te trekken en deze ruimte tijdelijk op te vullen met
een opvulmateriaal zodat de unit niet tegen de wand terug zakt. Zie afbeelding 3.
f. Klik nu ook de onderste haken van het binnendeel aan de haken van de montageplaat.
g. Plaats het buitendeel zie hoofdstuk 5.2
h. Verbind de "quick connector" koppeling met de koppeling op het buitendeel. Sluit vervolgens de
stroomkabel met aardedraad tussen binnen –en buitendeel aan. Zie hoofdstuk 8.
i. Controleer de airconditioner op een eventuele koudemiddellekkage. Zie hoofdstuk 13.
j. Controleer of de airconditioner goed is geïnstalleerd.
k. Sluit de stekker van de voedingskabel op de stroomvoorziening aan (S5248 - SC5248 modellen dienen
direct op de voedingsbron te worden aangesloten zonder gebruik te maken van een stekker.) en
controleer de airconditioner op een goede werking. Zie hoofdstuk 11.1
