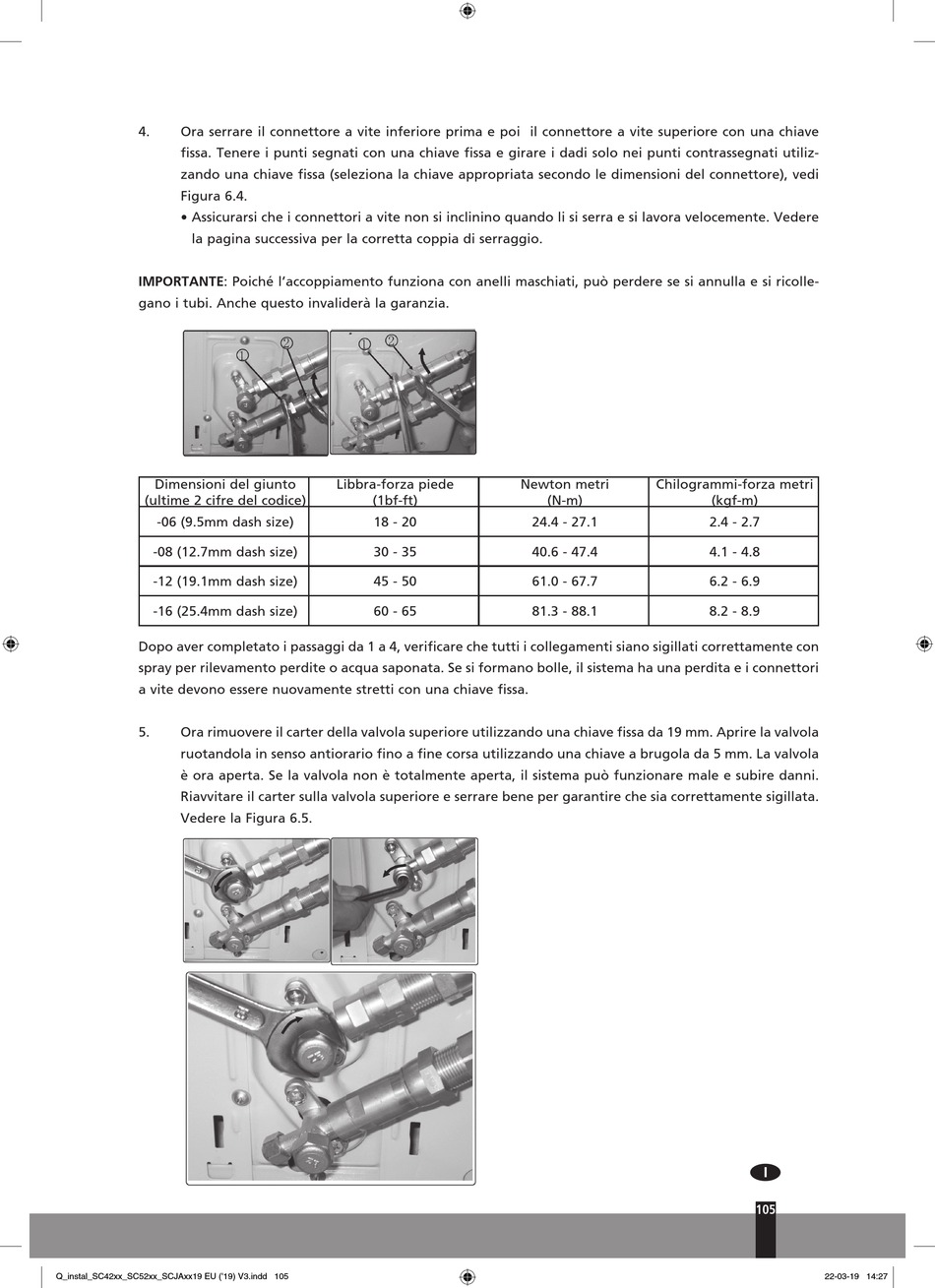

4. Ora serrare il connettore a vite inferiore prima e poi il connettore a vite superiore con una chiave
fissa. Tenere i punti segnati con una chiave fissa e girare i dadi solo nei punti contrassegnati utiliz-
zando una chiave fissa (seleziona la chiave appropriata secondo le dimensioni del connettore), vedi
Figura 6.4.
• Assicurarsi che i connettori a vite non si inclinino quando li si serra e si lavora velocemente. Vedere
la pagina successiva per la corretta coppia di serraggio.
IMPORTANTE: Poiché l'accoppiamento funziona con anelli maschiati, può perdere se si annulla e si ricolle-
gano i tubi. Anche questo invaliderà la garanzia.
Dimensioni del giunto
(ultime 2 cifre del codice)
-06 (9.5mm dash size)
-08 (12.7mm dash size)
-12 (19.1mm dash size)
-16 (25.4mm dash size)
Dopo aver completato i passaggi da 1 a 4, verificare che tutti i collegamenti siano sigillati correttamente con
spray per rilevamento perdite o acqua saponata. Se si formano bolle, il sistema ha una perdita e i connettori
a vite devono essere nuovamente stretti con una chiave fissa.
5. Ora rimuovere il carter della valvola superiore utilizzando una chiave fissa da 19 mm. Aprire la valvola
ruotandola in senso antiorario fino a fine corsa utilizzando una chiave a brugola da 5 mm. La valvola
è ora aperta. Se la valvola non è totalmente aperta, il sistema può funzionare male e subire danni.
Riavvitare il carter sulla valvola superiore e serrare bene per garantire che sia correttamente sigillata.
Vedere la Figura 6.5.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 105
Libbra-forza piede
(1bf-ft)
18 - 20
30 - 35
45 - 50
60 - 65
Newton metri Chilogrammi-forza metri
(N-m)
24.4 - 27.1
40.6 - 47.4
61.0 - 67.7
81.3 - 88.1
(kgf-m)
2.4 - 2.7
4.1 - 4.8
6.2 - 6.9
8.2 - 8.9
>
