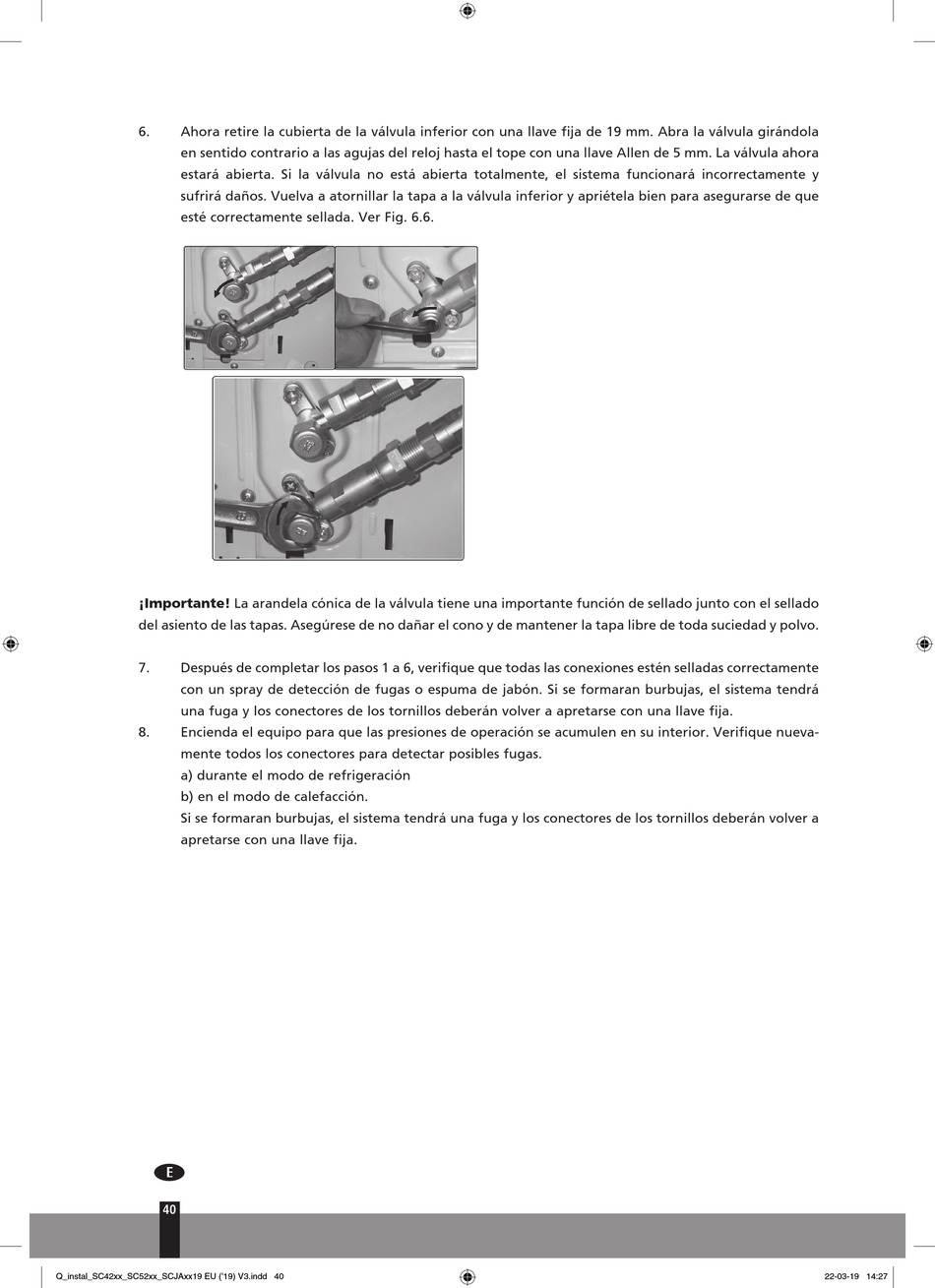

6. Ahora retire la cubierta de la válvula inferior con una llave fija de 19 mm. Abra la válvula girándola
en sentido contrario a las agujas del reloj hasta el tope con una llave Allen de 5 mm. La válvula ahora
estará abierta. Si la válvula no está abierta totalmente, el sistema funcionará incorrectamente y
sufrirá daños. Vuelva a atornillar la tapa a la válvula inferior y apriétela bien para asegurarse de que
esté correctamente sellada. Ver Fig. 6.6.
¡Importante! La arandela cónica de la válvula tiene una importante función de sellado junto con el sellado
del asiento de las tapas. Asegúrese de no dañar el cono y de mantener la tapa libre de toda suciedad y polvo.
7. Después de completar los pasos 1 a 6, verifique que todas las conexiones estén selladas correctamente
con un spray de detección de fugas o espuma de jabón. Si se formaran burbujas, el sistema tendrá
una fuga y los conectores de los tornillos deberán volver a apretarse con una llave fija.
8. Encienda el equipo para que las presiones de operación se acumulen en su interior. Verifique nueva-
mente todos los conectores para detectar posibles fugas.
a) durante el modo de refrigeración
b) en el modo de calefacción.
Si se formaran burbujas, el sistema tendrá una fuga y los conectores de los tornillos deberán volver a
apretarse con una llave fija.
