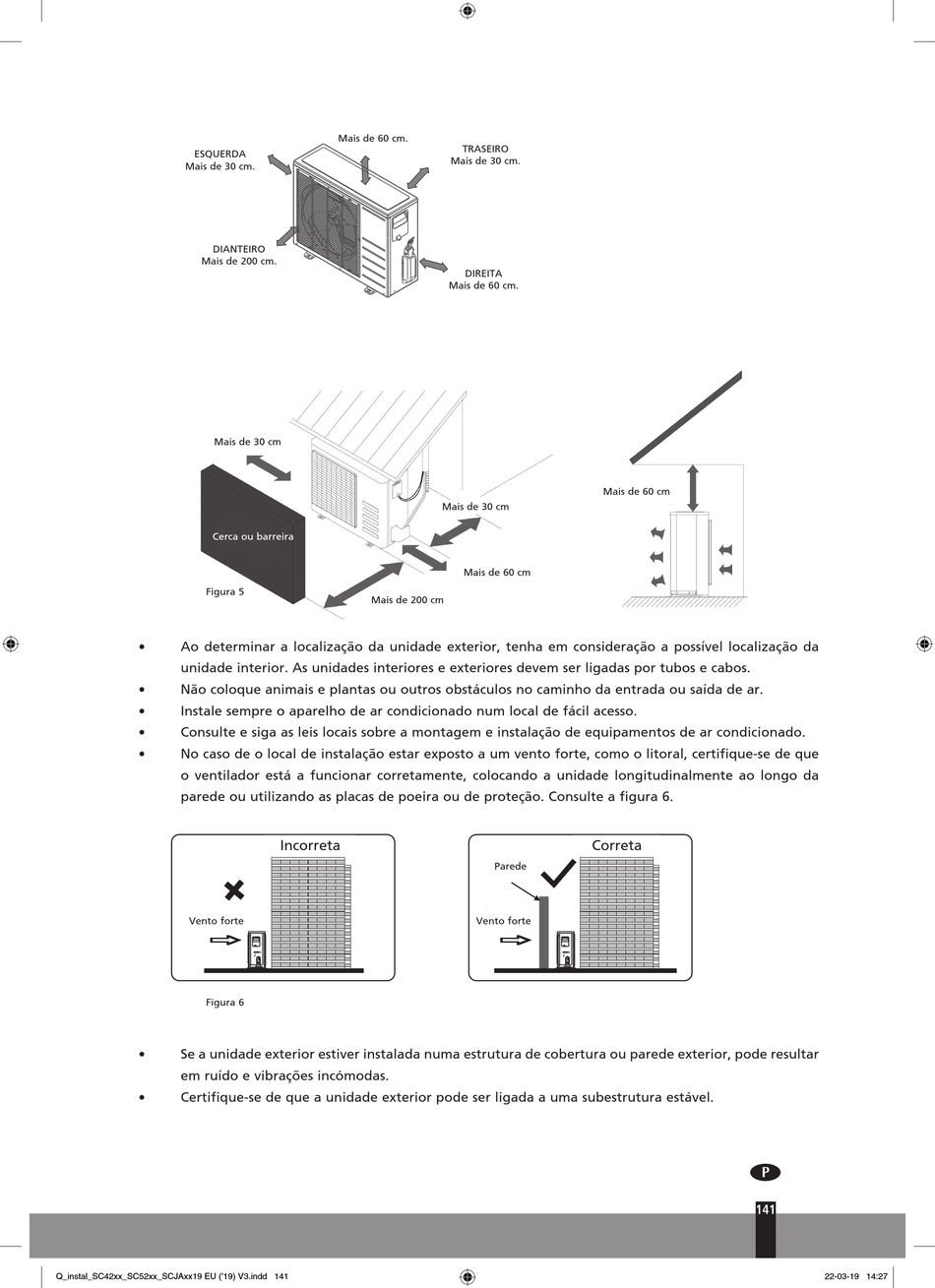

Qlima SC42 Serie Installationshandbuch Seite 141

ESQUERDA
Mais de 30 cm.
DIANTEIRO
Mais de 200 cm.
Mais de 30 cm
Cerca ou barreira
Figura 5
• Ao determinar a localização da unidade exterior, tenha em consideração a possível localização da
unidade interior. As unidades interiores e exteriores devem ser ligadas por tubos e cabos.
• Não coloque animais e plantas ou outros obstáculos no caminho da entrada ou saída de ar.
• Instale sempre o aparelho de ar condicionado num local de fácil acesso.
• Consulte e siga as leis locais sobre a montagem e instalação de equipamentos de ar condicionado.
• No caso de o local de instalação estar exposto a um vento forte, como o litoral, certifique-se de que
o ventilador está a funcionar corretamente, colocando a unidade longitudinalmente ao longo da
parede ou utilizando as placas de poeira ou de proteção. Consulte a figura 6.
Strong
Vento forte
wind
Figura 6
• Se a unidade exterior estiver instalada numa estrutura de cobertura ou parede exterior, pode resultar
em ruído e vibrações incómodas.
• Certifique-se de que a unidade exterior pode ser ligada a uma subestrutura estável.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 141
Mais de 60 cm.
Mais de 60 cm.
Mais de 30 cm
Mais de 200 cm
Incorrect
Incorreta
TRASEIRO
Mais de 30 cm.
DIREITA
Mais de 60 cm
Mais de 60 cm
Correct
Correta
Barrier Parede
Strong
Vento forte
wind
9
141 141
22-03-19 14:27
