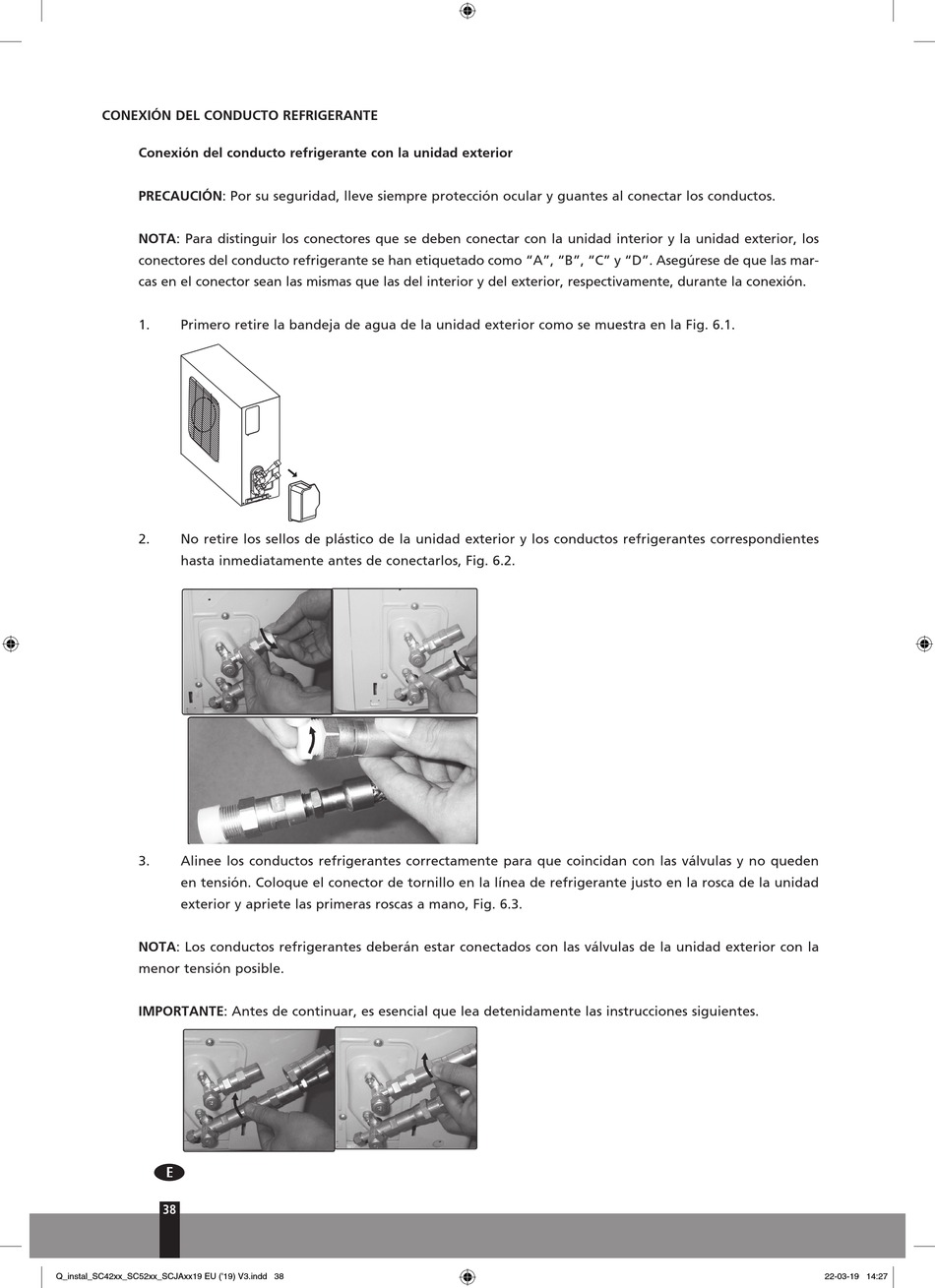

CONEXIÓN DEL CONDUCTO REFRIGERANTE
Conexión del conducto refrigerante con la unidad exterior
PRECAUCIÓN: Por su seguridad, lleve siempre protección ocular y guantes al conectar los conductos.
NOTA: Para distinguir los conectores que se deben conectar con la unidad interior y la unidad exterior, los
conectores del conducto refrigerante se han etiquetado como "A", "B", "C" y "D". Asegúrese de que las mar-
cas en el conector sean las mismas que las del interior y del exterior, respectivamente, durante la conexión.
1. Primero retire la bandeja de agua de la unidad exterior como se muestra en la Fig. 6.1.
2. No retire los sellos de plástico de la unidad exterior y los conductos refrigerantes correspondientes
hasta inmediatamente antes de conectarlos, Fig. 6.2.
3. Alinee los conductos refrigerantes correctamente para que coincidan con las válvulas y no queden
en tensión. Coloque el conector de tornillo en la línea de refrigerante justo en la rosca de la unidad
exterior y apriete las primeras roscas a mano, Fig. 6.3.
NOTA: Los conductos refrigerantes deberán estar conectados con las válvulas de la unidad exterior con la
menor tensión posible.
IMPORTANTE: Antes de continuar, es esencial que lea detenidamente las instrucciones siguientes.
