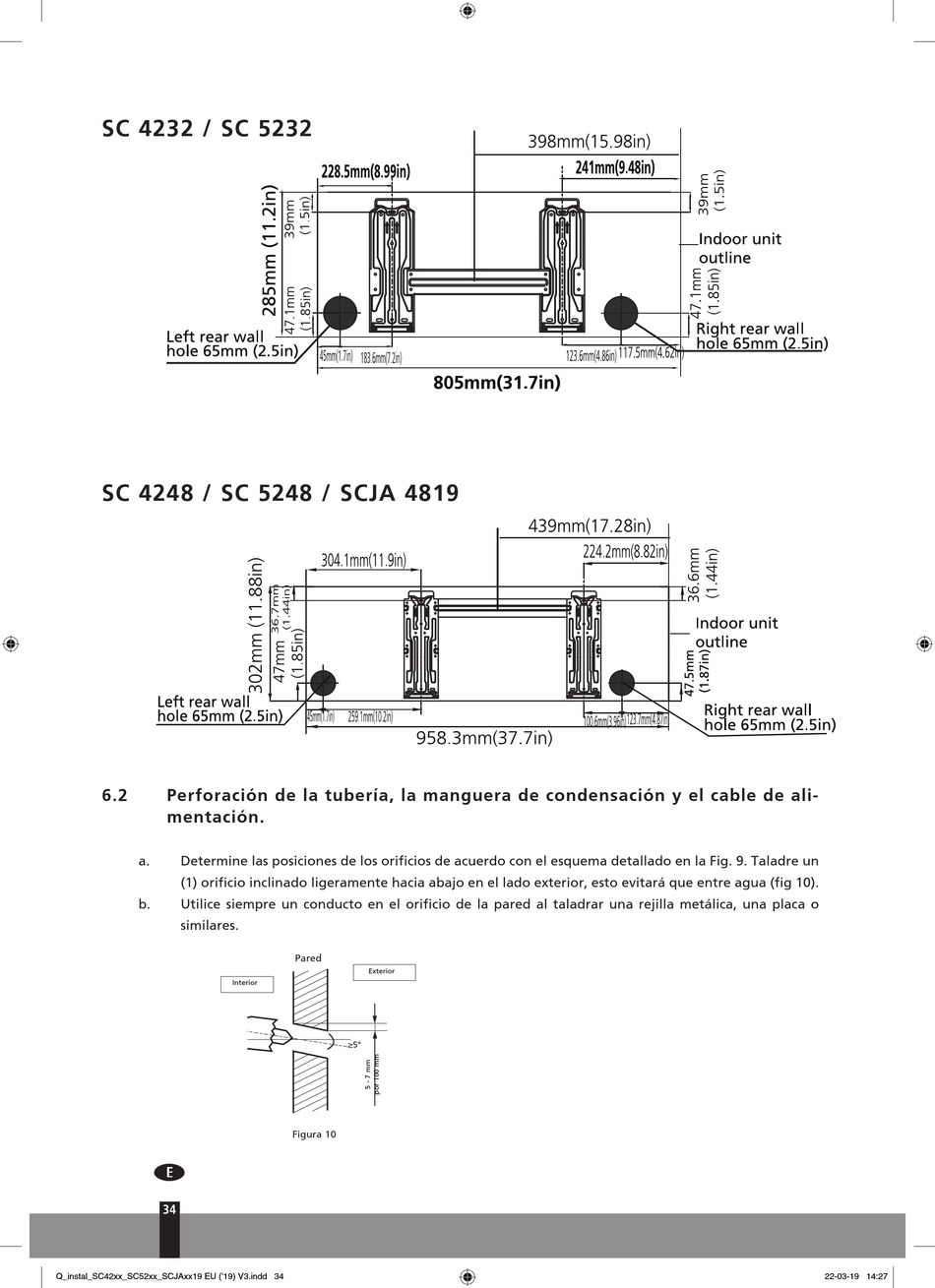

SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819
6.2 P erforación de la tubería, la manguera de condensación y el cable de ali-
mentación.
a. Determine las posiciones de los orificios de acuerdo con el esquema detallado en la Fig. 9. Taladre un
(1) orificio inclinado ligeramente hacia abajo en el lado exterior, esto evitará que entre agua (fig 10).
b. Utilice siempre un conducto en el orificio de la pared al taladrar una rejilla metálica, una placa o
similares.
5
34 34
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 34
Pared
Exterior
Interior
≥5°
Figura 10
