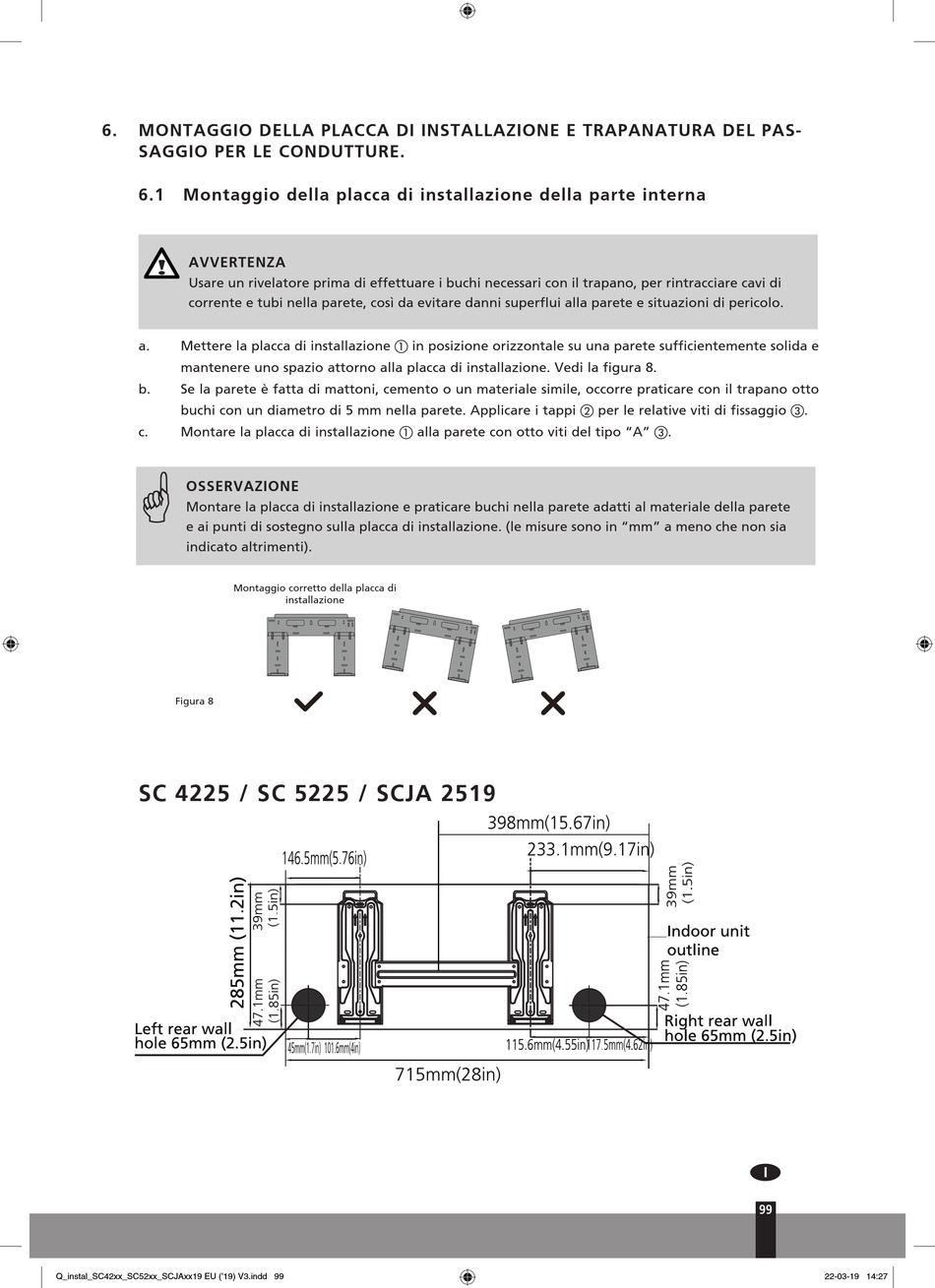

6. M ONTAGGIO DELLA PLACCA DI INSTALLAZIONE E TRAPANATURA DEL PAS-
SAGGIO PER LE CONDUTTURE.
6.1 Montaggio della placca di installazione della parte interna
AVVERTENZA
Usare un rivelatore prima di effettuare i buchi necessari con il trapano, per rintracciare cavi di
corrente e tubi nella parete, così da evitare danni superflui alla parete e situazioni di pericolo.
a. Mettere la placca di installazione  in posizione orizzontale su una parete sufficientemente solida e
mantenere uno spazio attorno alla placca di installazione. Vedi la figura 8.
b. Se la parete è fatta di mattoni, cemento o un materiale simile, occorre praticare con il trapano otto
buchi con un diametro di 5 mm nella parete. Applicare i tappi  per le relative viti di fissaggio .
c. Montare la placca di installazione  alla parete con otto viti del tipo "A" .
G
OSSERVAZIONE
Montare la placca di installazione e praticare buchi nella parete adatti al materiale della parete
e ai punti di sostegno sulla placca di installazione. (le misure sono in "mm" a meno che non sia
indicato altrimenti).
Figura 8
SC 4225 / SC 5225 / SCJA 2519
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 99
Montaggio corretto della placca di
installazione
>
