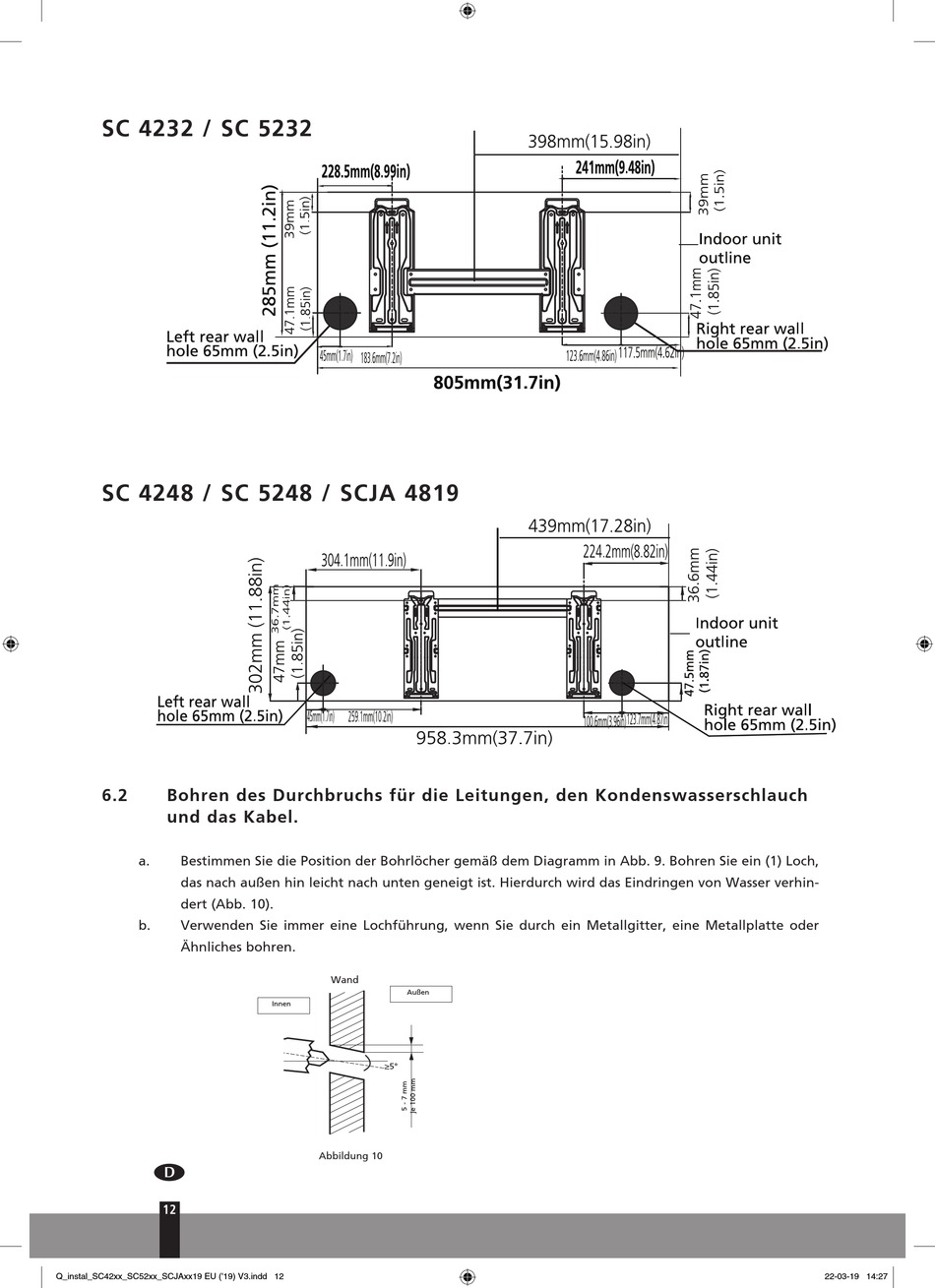

SC 4232 / SC 5232
SC 4248 / SC 5248 / SCJA 4819
6.2 B ohren des Durchbruchs für die Leitungen, den Kondenswasserschlauch
und das Kabel.
a. Bestimmen Sie die Position der Bohrlöcher gemäß dem Diagramm in Abb. 9. Bohren Sie ein (1) Loch,
das nach außen hin leicht nach unten geneigt ist. Hierdurch wird das Eindringen von Wasser verhin-
dert (Abb. 10).
b. Verwenden Sie immer eine Lochführung, wenn Sie durch ein Metallgitter, eine Metallplatte oder
Ähnliches bohren.
2
12 12
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 12
Wand
Außen
Innen
≥5°
Abbildung 10
