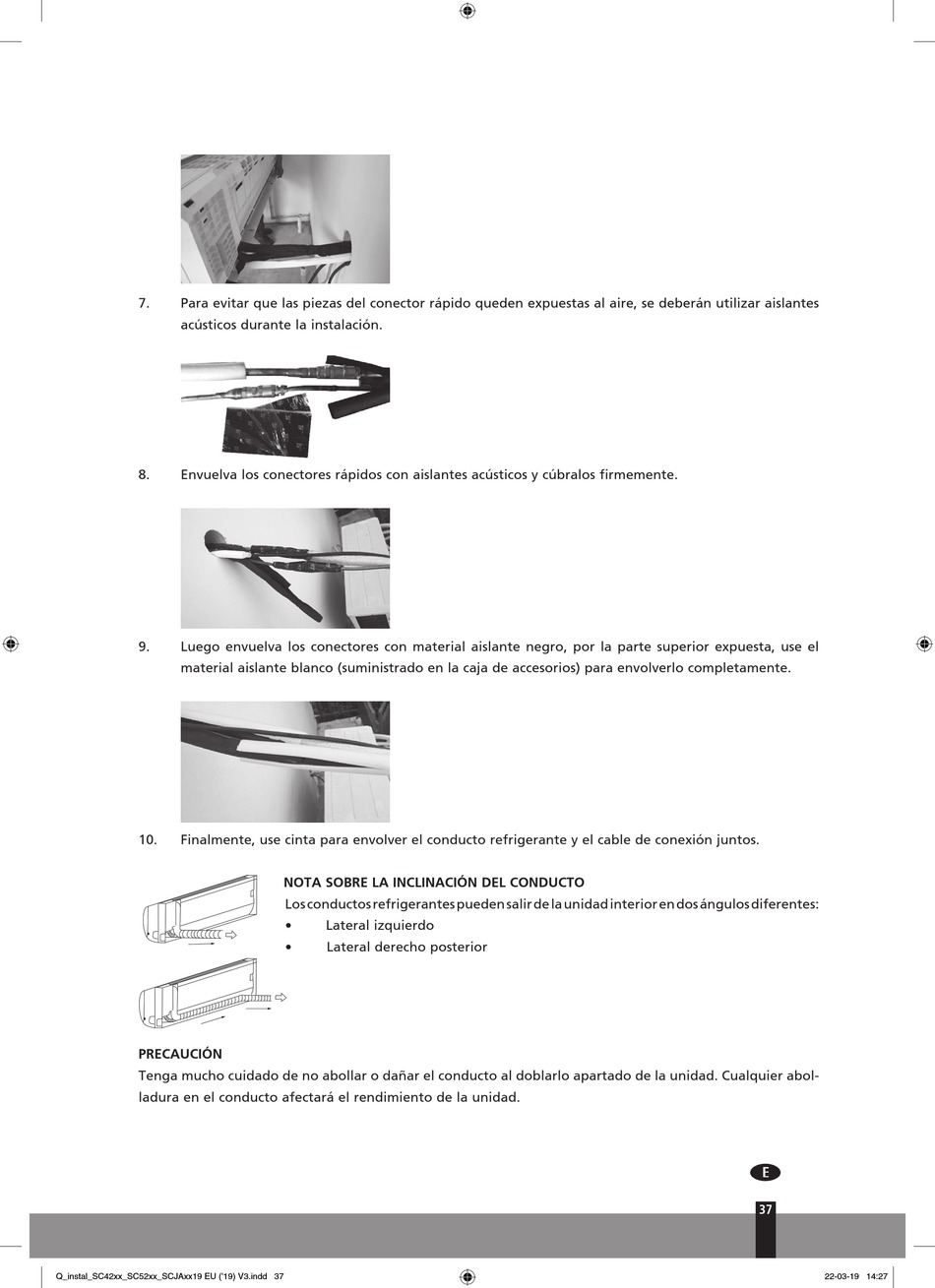

Qlima SC42 Serie Installationshandbuch Seite 37

7. Para evitar que las piezas del conector rápido queden expuestas al aire, se deberán utilizar aislantes
acústicos durante la instalación.
8. Envuelva los conectores rápidos con aislantes acústicos y cúbralos firmemente.
9. Luego envuelva los conectores con material aislante negro, por la parte superior expuesta, use el
material aislante blanco (suministrado en la caja de accesorios) para envolverlo completamente.
10. Finalmente, use cinta para envolver el conducto refrigerante y el cable de conexión juntos.
PRECAUCIÓN
Tenga mucho cuidado de no abollar o dañar el conducto al doblarlo apartado de la unidad. Cualquier abol-
ladura en el conducto afectará el rendimiento de la unidad.
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 37
N OTA SOBRE LA INCLINACIÓN DEL CONDUCTO
L os conductos refrigerantes pueden salir de la unidad interior en dos ángulos diferentes:
• Lateral izquierdo
• Lateral derecho posterior
5
37 37
22-03-19 14:27
