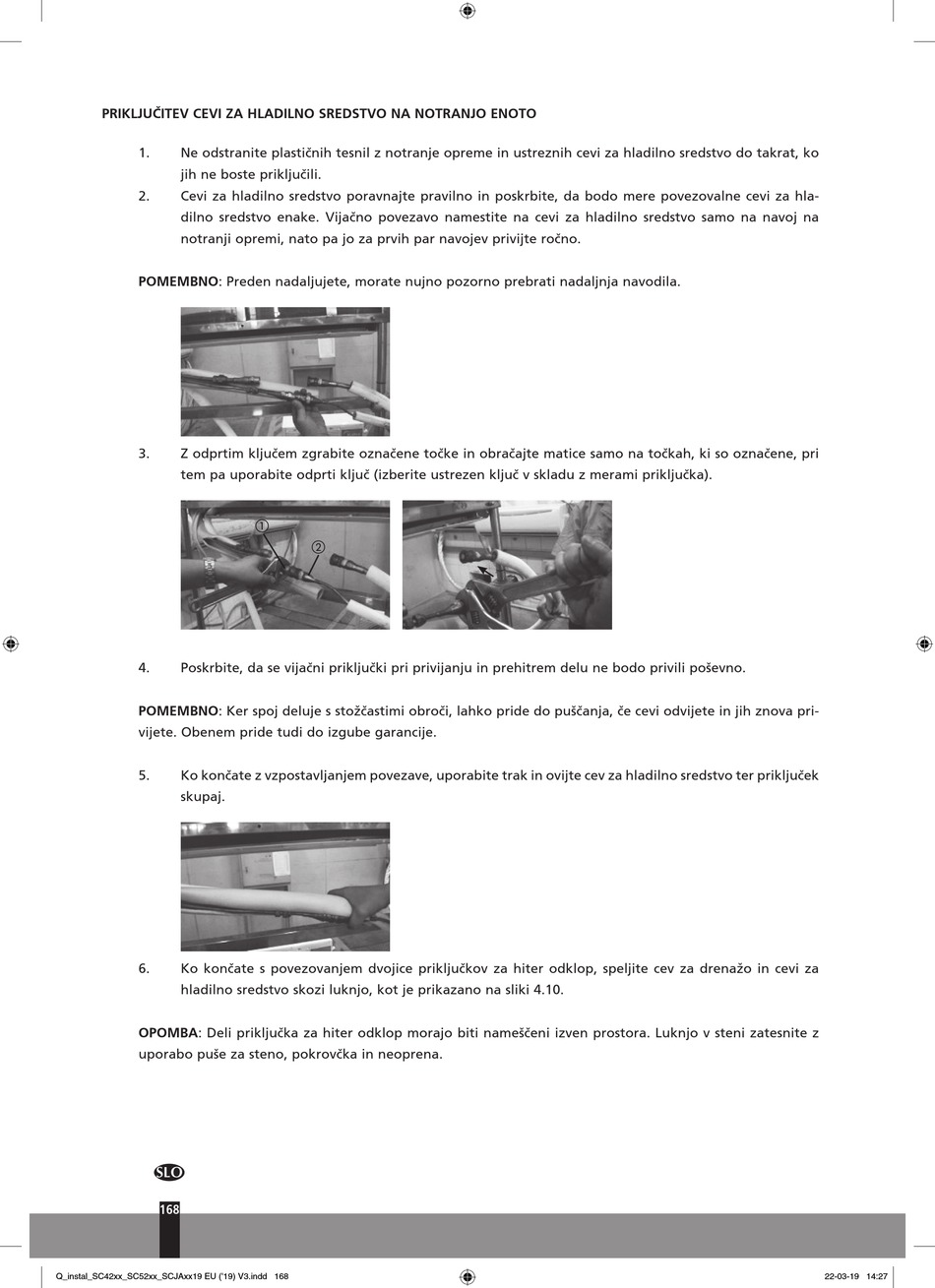

PRIKLJUČITEV CEVI ZA HLADILNO SREDSTVO NA NOTRANJO ENOTO
1. Ne odstranite plastičnih tesnil z notranje opreme in ustreznih cevi za hladilno sredstvo do takrat, ko
jih ne boste priključili.
2. Cevi za hladilno sredstvo poravnajte pravilno in poskrbite, da bodo mere povezovalne cevi za hla-
dilno sredstvo enake. Vijačno povezavo namestite na cevi za hladilno sredstvo samo na navoj na
notranji opremi, nato pa jo za prvih par navojev privijte ročno.
POMEMBNO: Preden nadaljujete, morate nujno pozorno prebrati nadaljnja navodila.
3. Z odprtim ključem zgrabite označene točke in obračajte matice samo na točkah, ki so označene, pri
tem pa uporabite odprti ključ (izberite ustrezen ključ v skladu z merami priključka).
4. Poskrbite, da se vijačni priključki pri privijanju in prehitrem delu ne bodo privili poševno.
POMEMBNO: Ker spoj deluje s stožčastimi obroči, lahko pride do puščanja, če cevi odvijete in jih znova pri-
vijete. Obenem pride tudi do izgube garancije.
5. Ko končate z vzpostavljanjem povezave, uporabite trak in ovijte cev za hladilno sredstvo ter priključek
skupaj.
6. Ko končate s povezovanjem dvojice priključkov za hiter odklop, speljite cev za drenažo in cevi za
hladilno sredstvo skozi luknjo, kot je prikazano na sliki 4.10.
OPOMBA: Deli priključka za hiter odklop morajo biti nameščeni izven prostora. Luknjo v steni zatesnite z
uporabo puše za steno, pokrovčka in neoprena.
