Y/G
N
L
S
Y/G
2(N)
1(L)
W
Outdoor unit

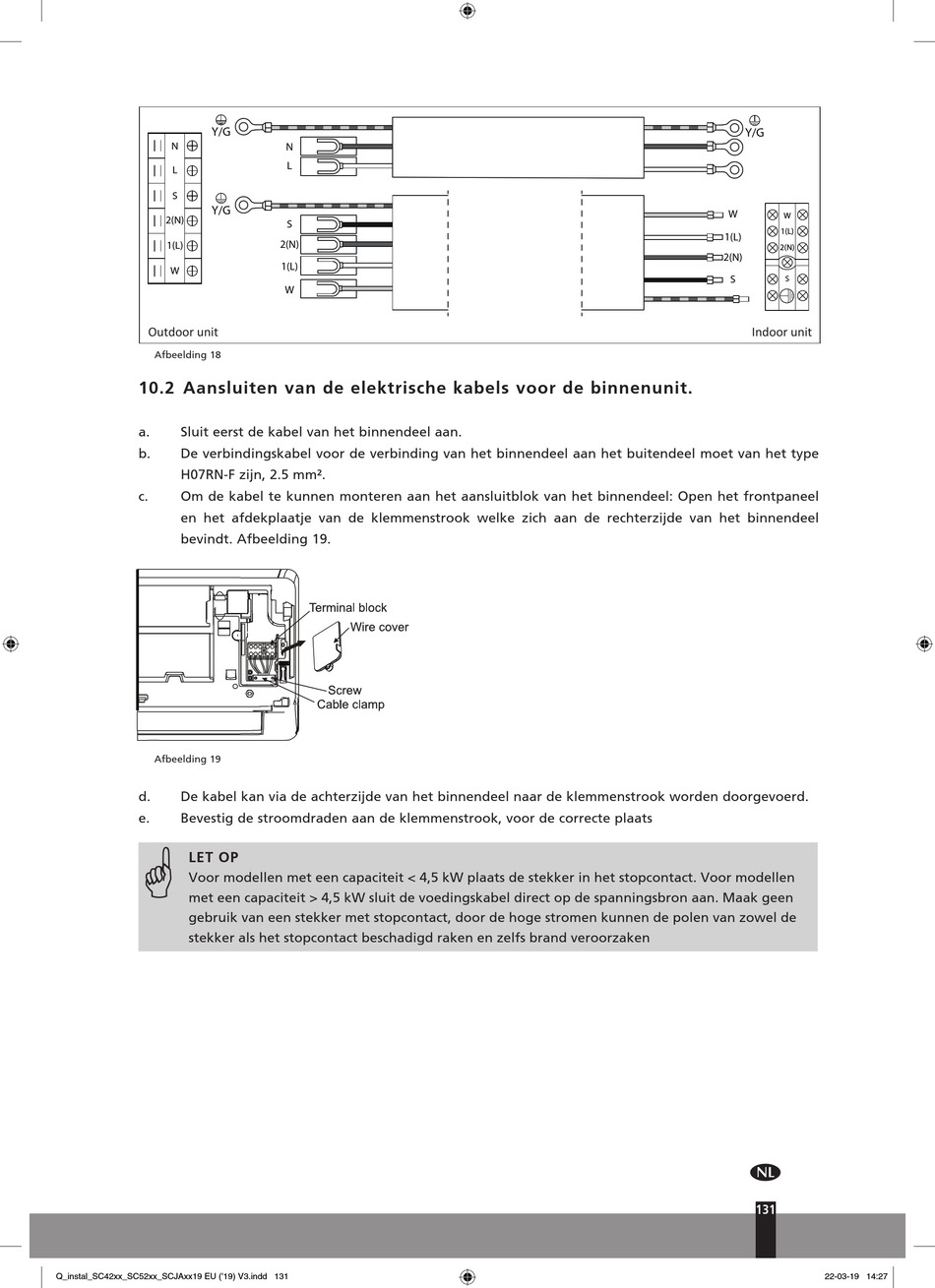

Afbeelding 18
10.2 A ansluiten van de elektrische kabels voor de binnenunit.
a. Sluit eerst de kabel van het binnendeel aan.
b. De verbindingskabel voor de verbinding van het binnendeel aan het buitendeel moet van het type
H07RN-F zijn, 2.5 mm².
c. Om de kabel te kunnen monteren aan het aansluitblok van het binnendeel: Open het frontpaneel
en het afdekplaatje van de klemmenstrook welke zich aan de rechterzijde van het binnendeel
bevindt. Afbeelding 19.
Afbeelding 19
d. De kabel kan via de achterzijde van het binnendeel naar de klemmenstrook worden doorgevoerd.
e. Bevestig de stroomdraden aan de klemmenstrook, voor de correcte plaats
G
LET OP
i. Sluit de voedingskabel pas aan nadat de gehele installatie van de airconditioner voltooid is.
Voor modellen met een capaciteit < 4,5 kW plaats de stekker in het stopcontact. Voor modellen
met een capaciteit > 4,5 kW sluit de voedingskabel direct op de spanningsbron aan. Maak geen
gebruik van een stekker met stopcontact, door de hoge stromen kunnen de polen van zowel de
stekker als het stopcontact beschadigd raken en zelfs brand veroorzaken
Q_instal_SC42xx_SC52xx_SCJAxx19 EU ('19) V3.indd 131
N
L
S
2(N)
1(L)
W
Y/G
W
W
1(L)
1(L)
2(N)
2(N)
S
S
Indoor unit
1
