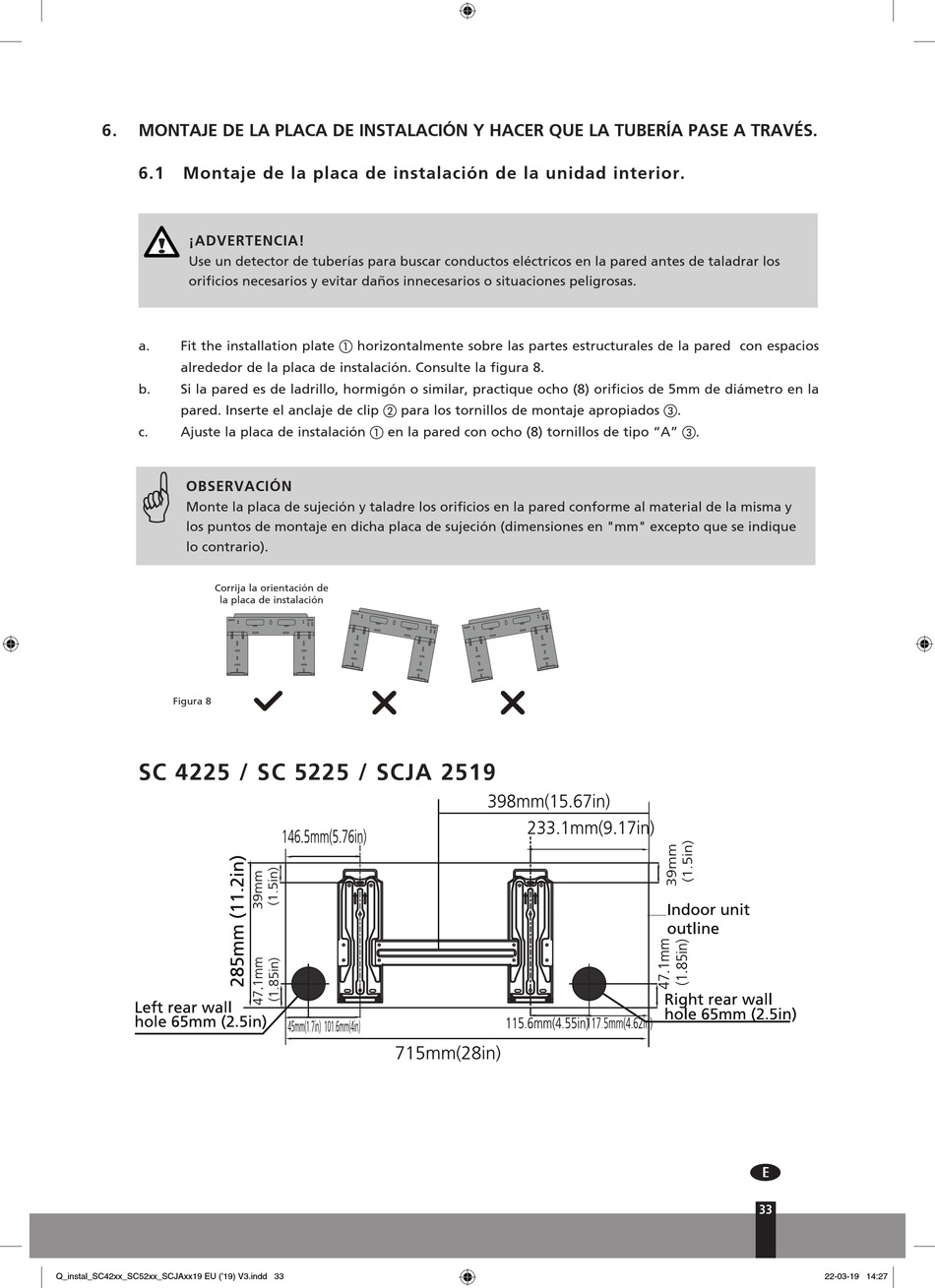

6. M ONTAJE DE LA PLACA DE INSTALACIÓN Y HACER QUE LA TUBERÍA PASE A TRAVÉS.
6.1 Montaje de la placa de instalación de la unidad interior.
¡ADVERTENCIA!
Use un detector de tuberías para buscar conductos eléctricos en la pared antes de taladrar los
orificios necesarios y evitar daños innecesarios o situaciones peligrosas.
a. Fit the installation plate  horizontalmente sobre las partes estructurales de la pared con espacios
alrededor de la placa de instalación. Consulte la figura 8.
b. Si la pared es de ladrillo, hormigón o similar, practique ocho (8) orificios de 5mm de diámetro en la
pared. Inserte el anclaje de clip  para los tornillos de montaje apropiados .
c. Ajuste la placa de instalación  en la pared con ocho (8) tornillos de tipo "A" .
G
OBSERVACIÓN
Monte la placa de sujeción y taladre los orificios en la pared conforme al material de la misma y
los puntos de montaje en dicha placa de sujeción (dimensiones en "mm" excepto que se indique
lo contrario).
Corrija la orientación de
la placa de instalación
Figura 8
SC 4225 / SC 5225 / SCJA 2519
