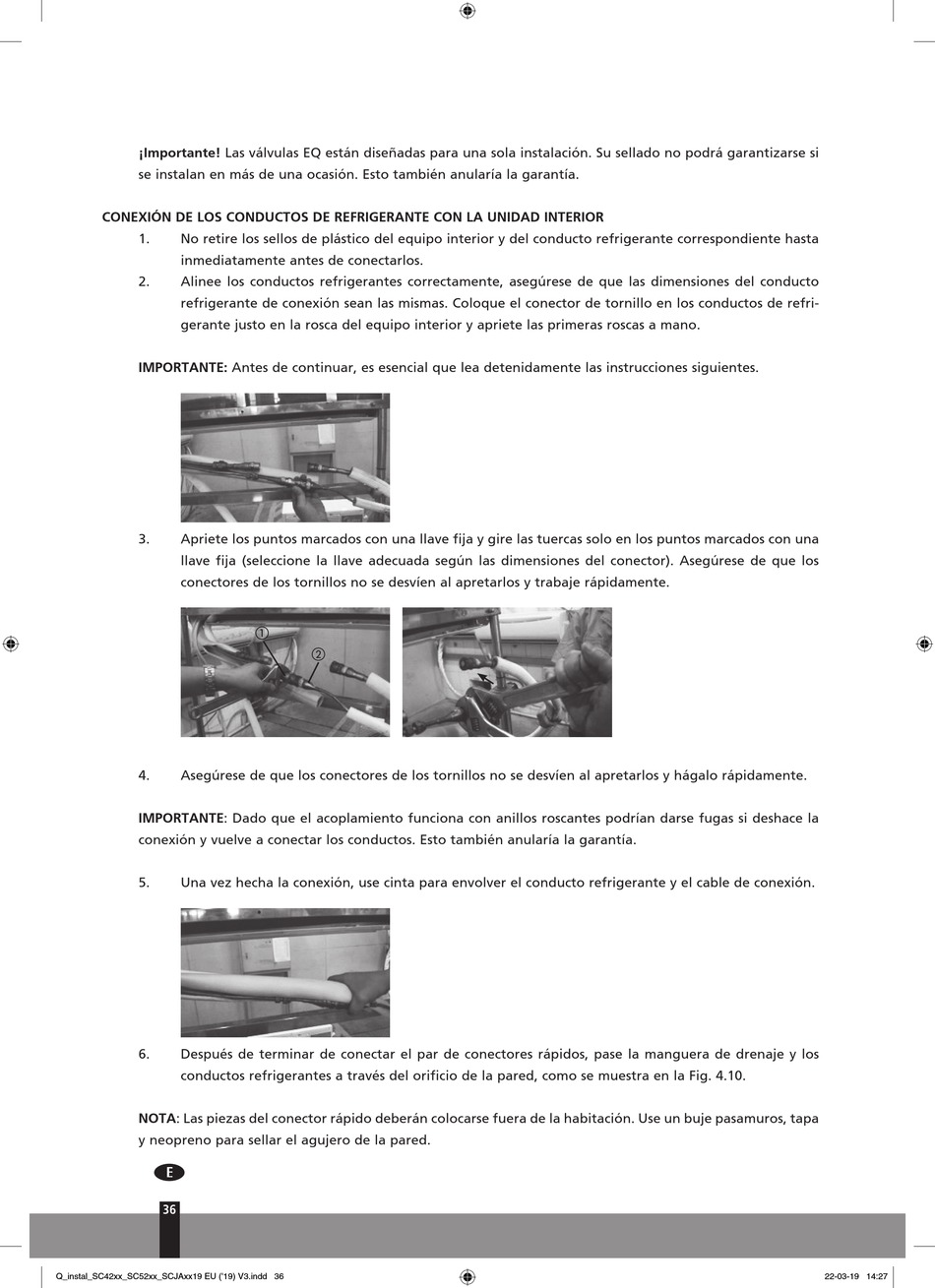

¡Importante! Las válvulas EQ están diseñadas para una sola instalación. Su sellado no podrá garantizarse si
se instalan en más de una ocasión. Esto también anularía la garantía.
CONEXIÓN DE LOS CONDUCTOS DE REFRIGERANTE CON LA UNIDAD INTERIOR
1. No retire los sellos de plástico del equipo interior y del conducto refrigerante correspondiente hasta
inmediatamente antes de conectarlos.
2. Alinee los conductos refrigerantes correctamente, asegúrese de que las dimensiones del conducto
refrigerante de conexión sean las mismas. Coloque el conector de tornillo en los conductos de refri-
gerante justo en la rosca del equipo interior y apriete las primeras roscas a mano.
IMPORTANTE: Antes de continuar, es esencial que lea detenidamente las instrucciones siguientes.
3. Apriete los puntos marcados con una llave fija y gire las tuercas solo en los puntos marcados con una
llave fija (seleccione la llave adecuada según las dimensiones del conector). Asegúrese de que los
conectores de los tornillos no se desvíen al apretarlos y trabaje rápidamente.
4. Asegúrese de que los conectores de los tornillos no se desvíen al apretarlos y hágalo rápidamente.
IMPORTANTE: Dado que el acoplamiento funciona con anillos roscantes podrían darse fugas si deshace la
conexión y vuelve a conectar los conductos. Esto también anularía la garantía.
5. Una vez hecha la conexión, use cinta para envolver el conducto refrigerante y el cable de conexión.
6. Después de terminar de conectar el par de conectores rápidos, pase la manguera de drenaje y los
conductos refrigerantes a través del orificio de la pared, como se muestra en la Fig. 4.10.
NOTA: Las piezas del conector rápido deberán colocarse fuera de la habitación. Use un buje pasamuros, tapa
y neopreno para sellar el agujero de la pared.
